Energieeffizienz
- Optimale Wärmedämmung mit allgemein bauaufsichtlicher Zulassung
- Thermisch getrennte Gesamtkonstruktion
- Kunststoffverglasungen mit niedrigsten U-Werten
- Höchste Luftdichtheitsklasse 4 nach EN 12207
Stabilität
- Schlagregendichtheit gemäß EN 12208
- Federnd gelagerte Multigelenktraversen

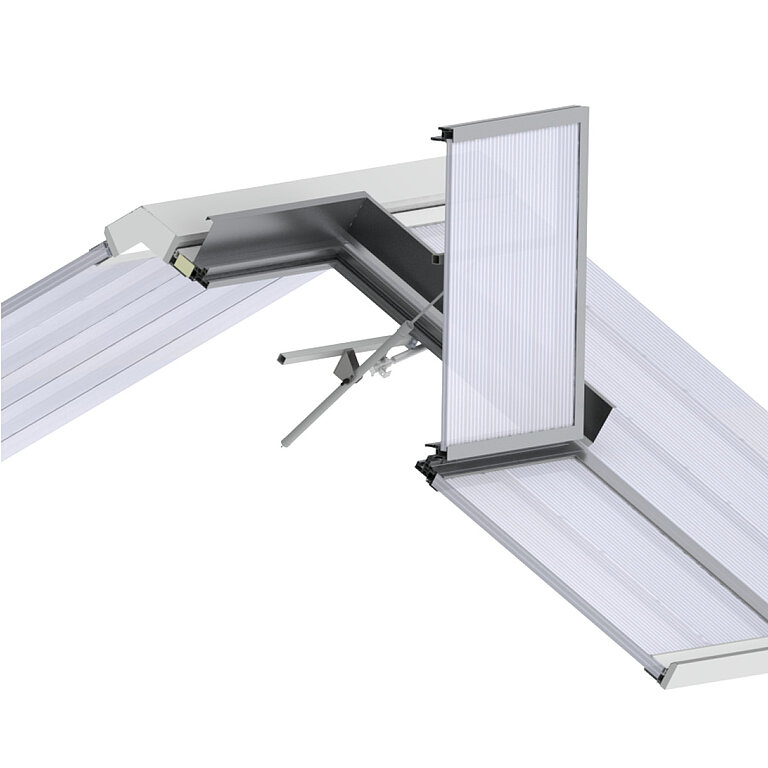

- Höchste Stabilität der Klappensysteme auch im geöffneten Zustand
- Langlebige Materialen in „Made in Germany”-Qualität
Sicherheit

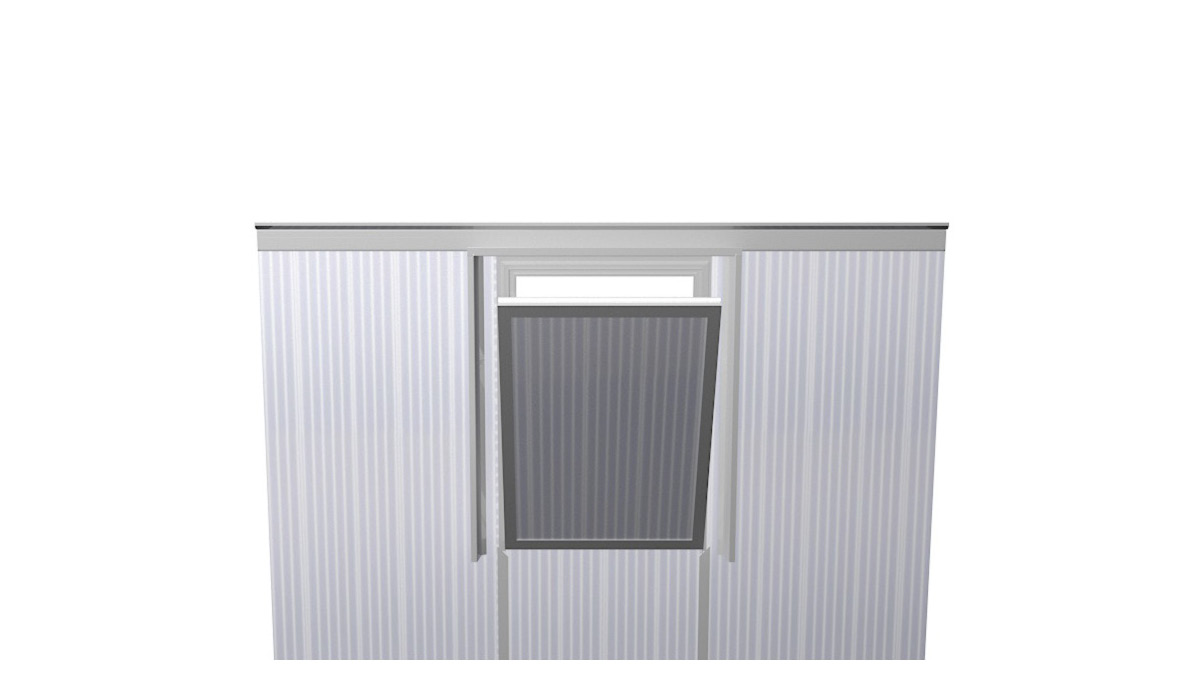

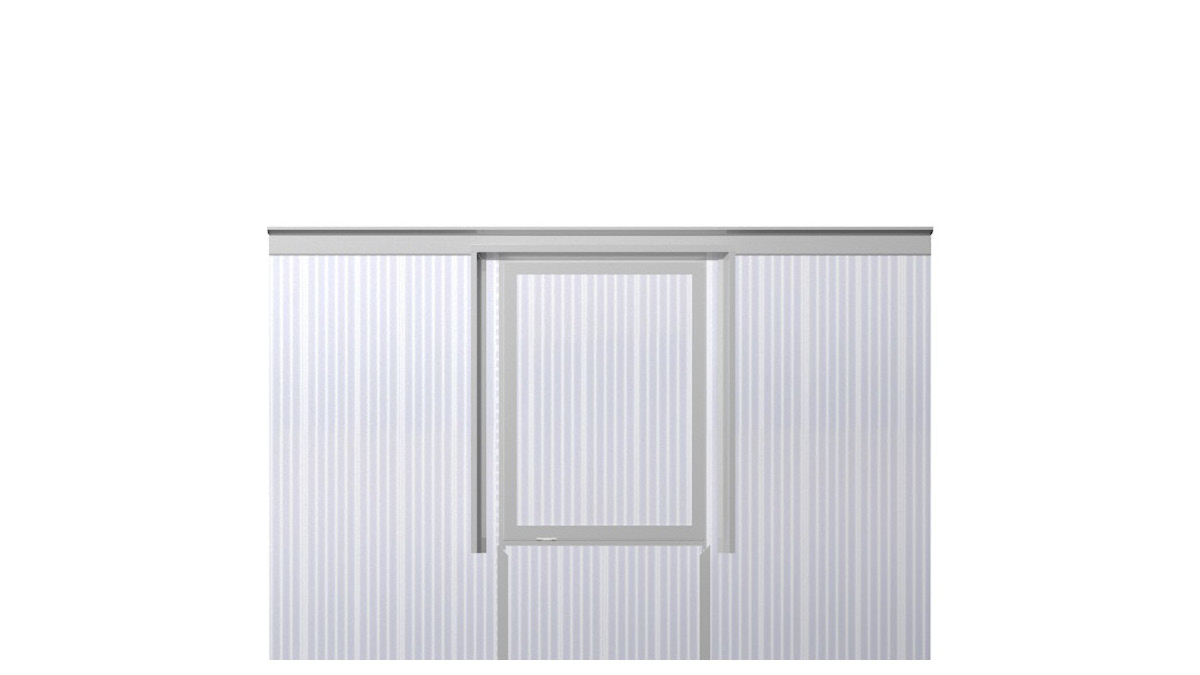

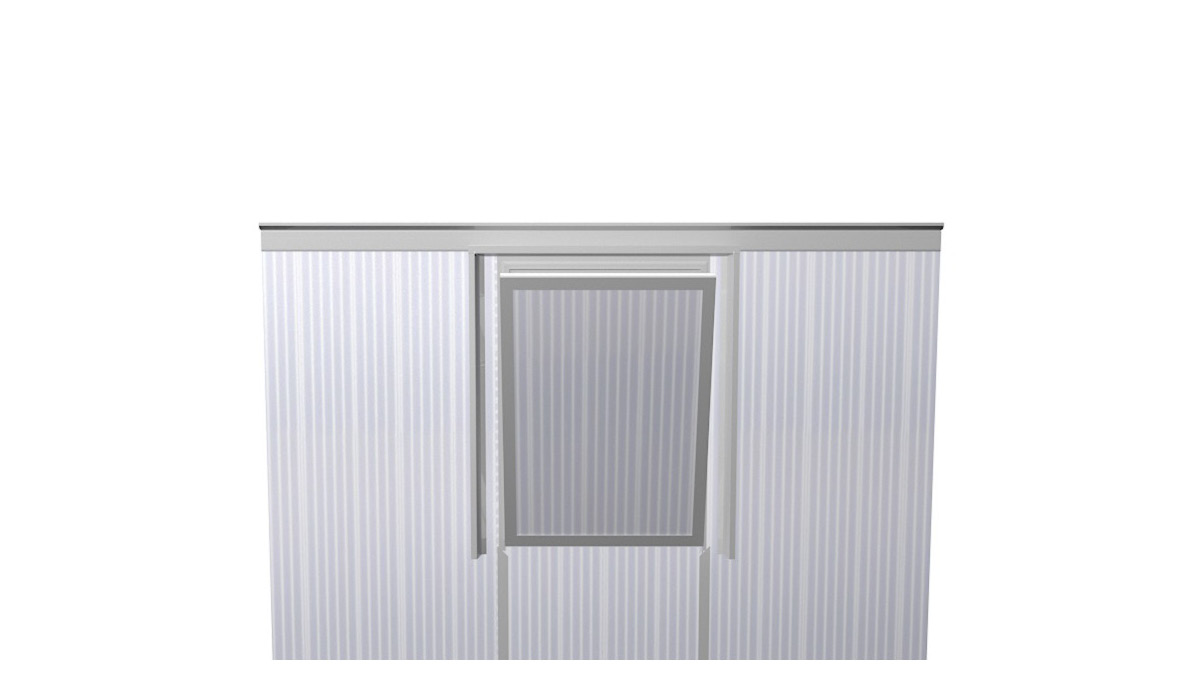

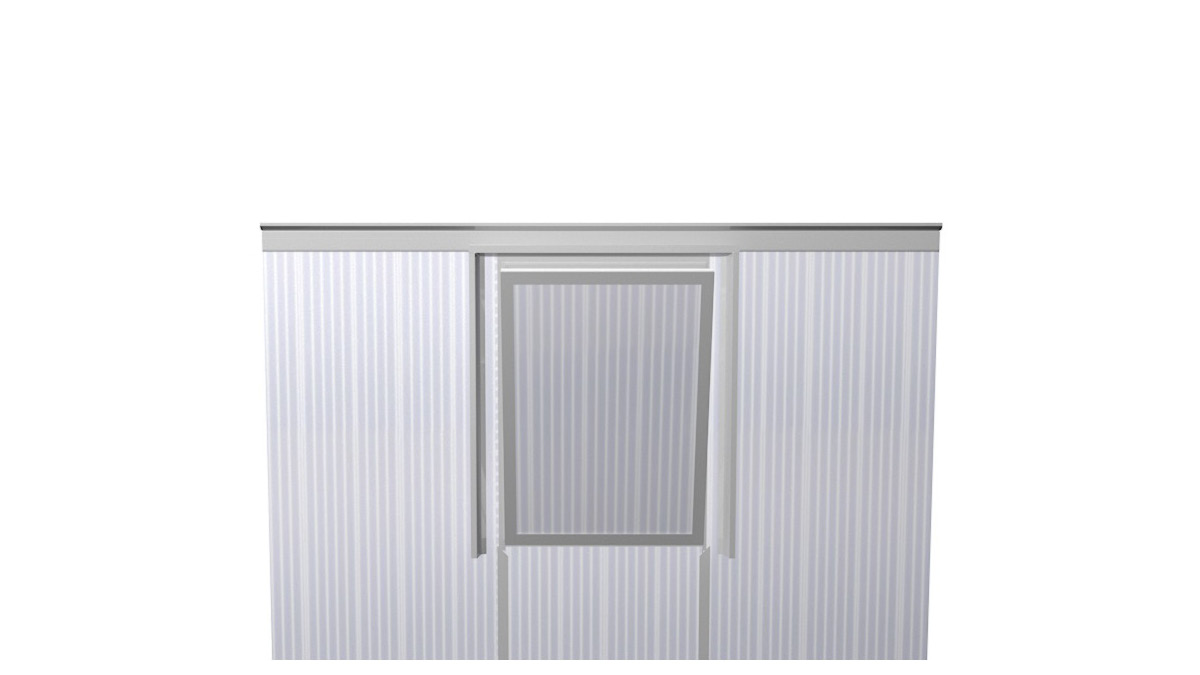

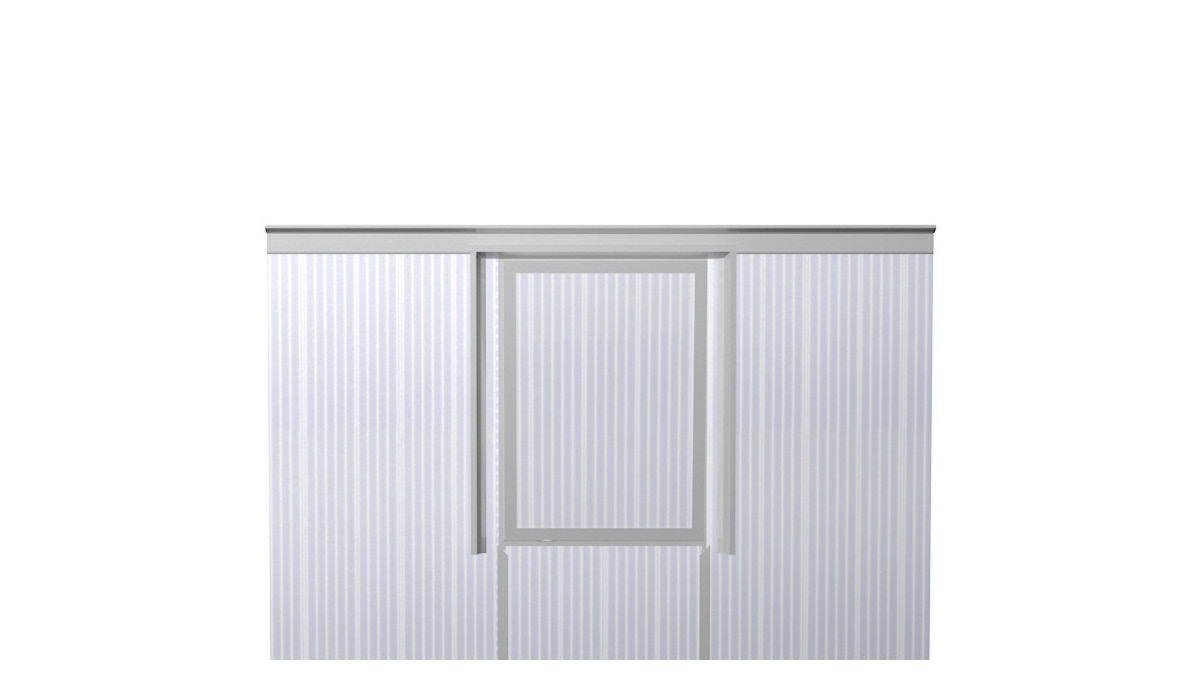

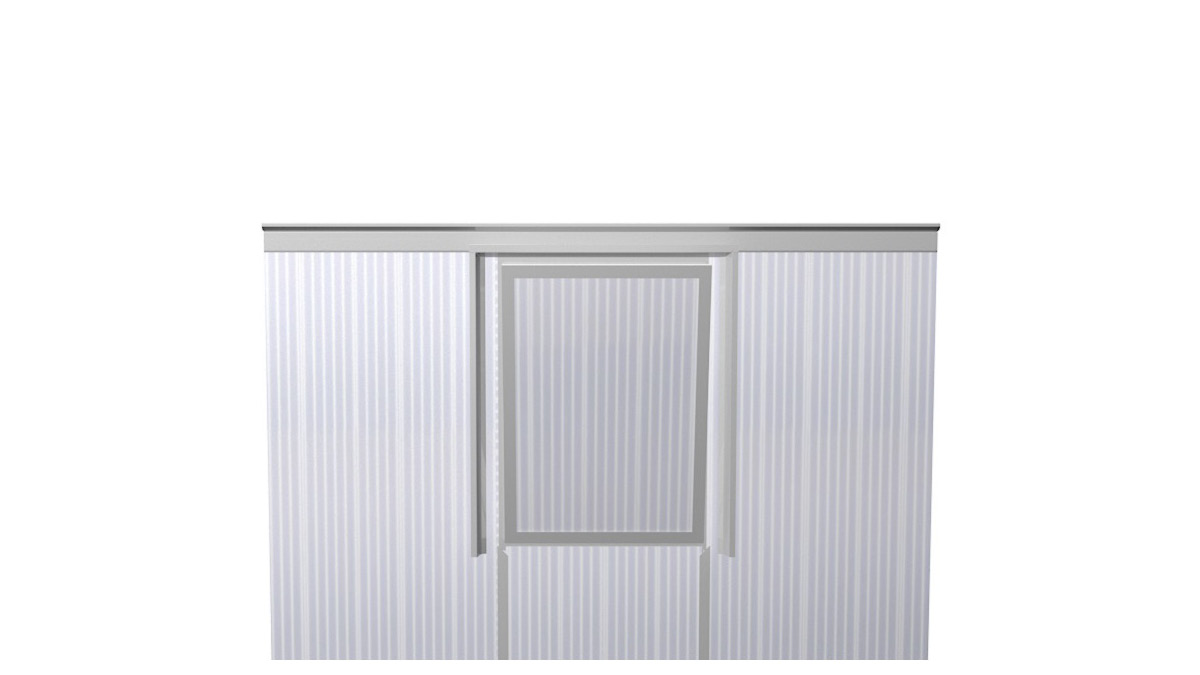

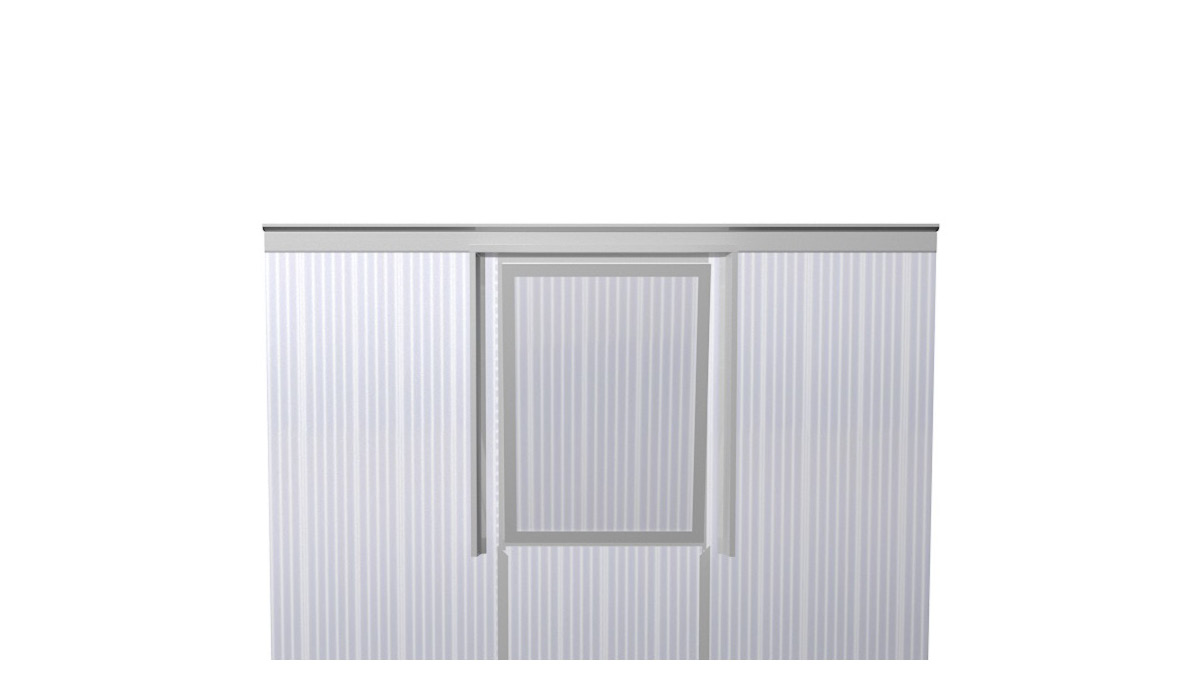

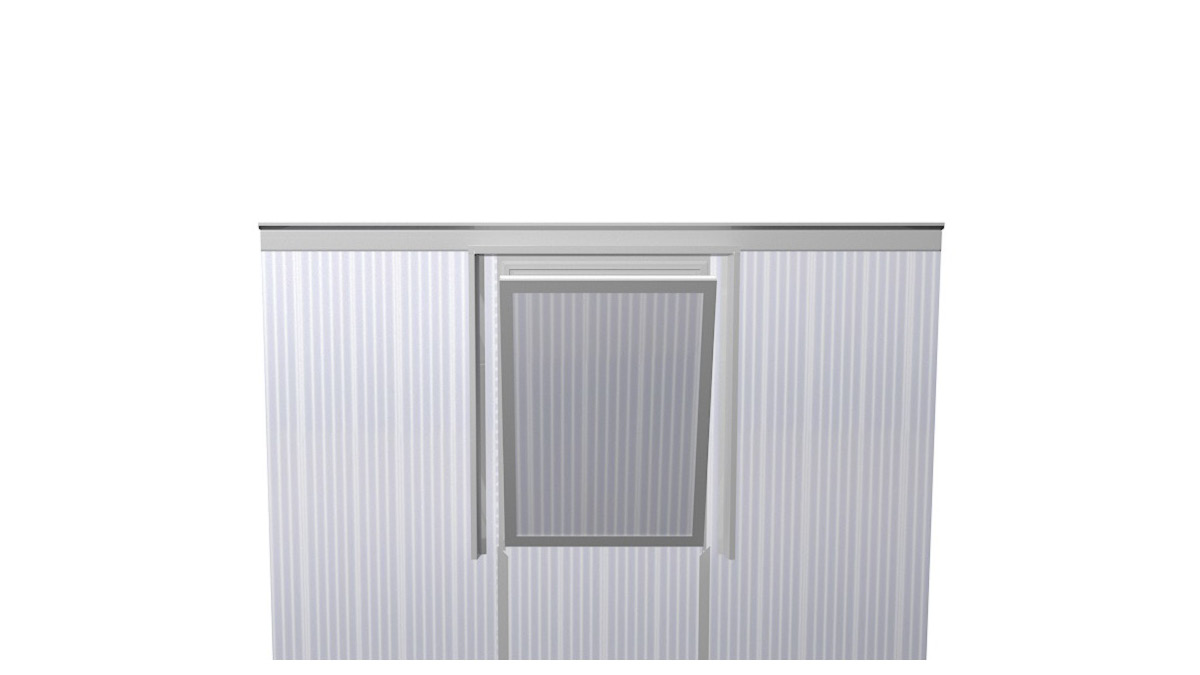

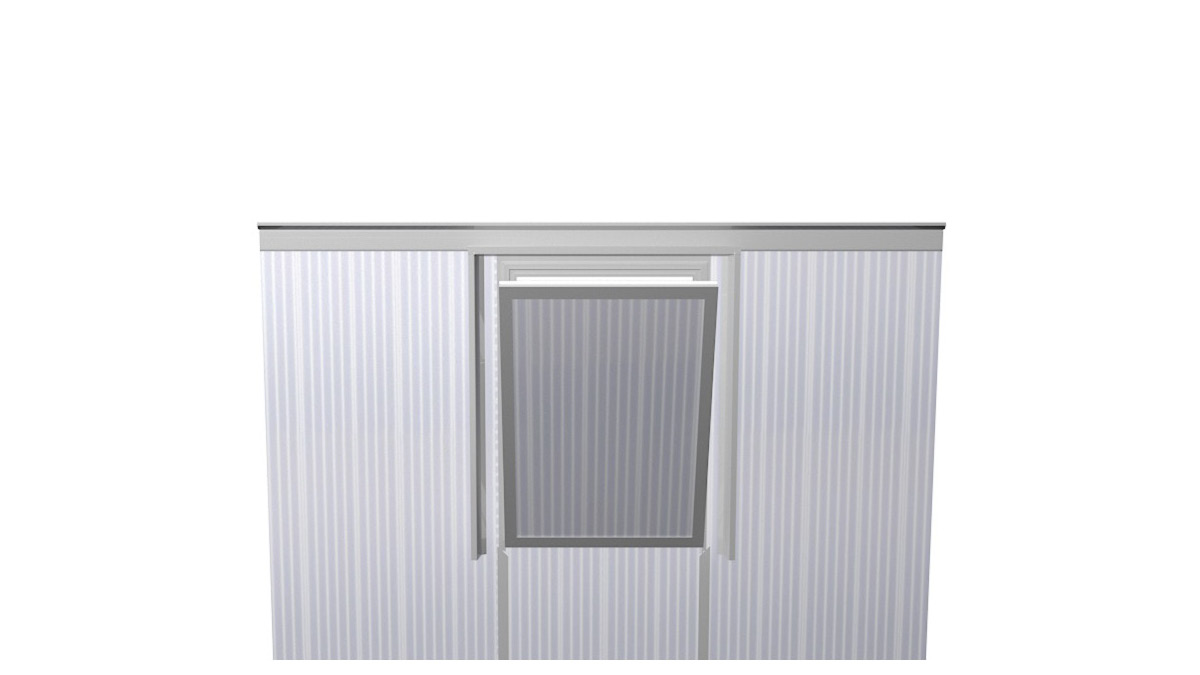

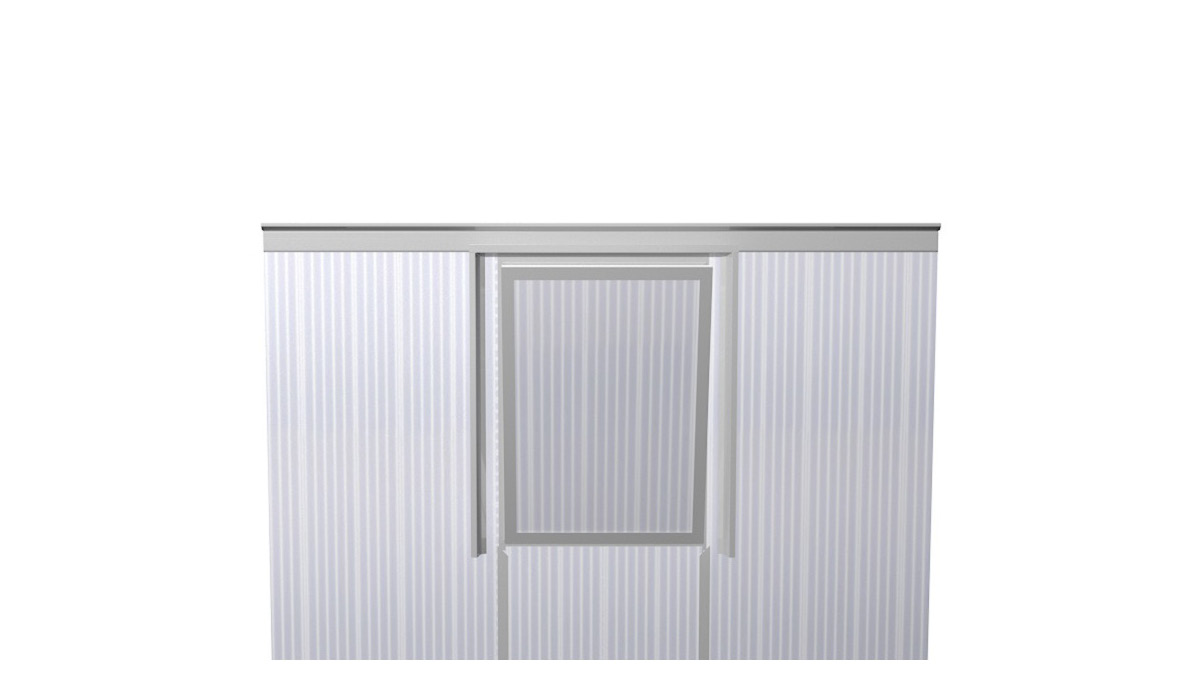

- Effektiver Rauchabzug dank integrierbarer Lüftungsflügel
- Schnelle Öffnung im Brandfall durch individuelle Auslösetechniken
- Brandverhalten der Verglasung klassifiziert nach EN 13501-1
- Nachgewiesene Ausschmelzbarkeit der Verglasung gemäß DIN 18230-1
Anwendung
- Fachgerechte Montage in der Fassade oder im Dachbereich
- Ideal für Industriehallen und Produktionsstätten
- Einfache Integration in komplexe Brandschutzkonzepte
- Entwickelt für Renovierungsprojekte
Design
- Modulares Gesamtsystem aus optimal abgestimmten Einzelkomponenten
- Verglasungs- und Größenvielfalt für individuelle Anforderungen
- Subtile Integration in die Gebäudefassade

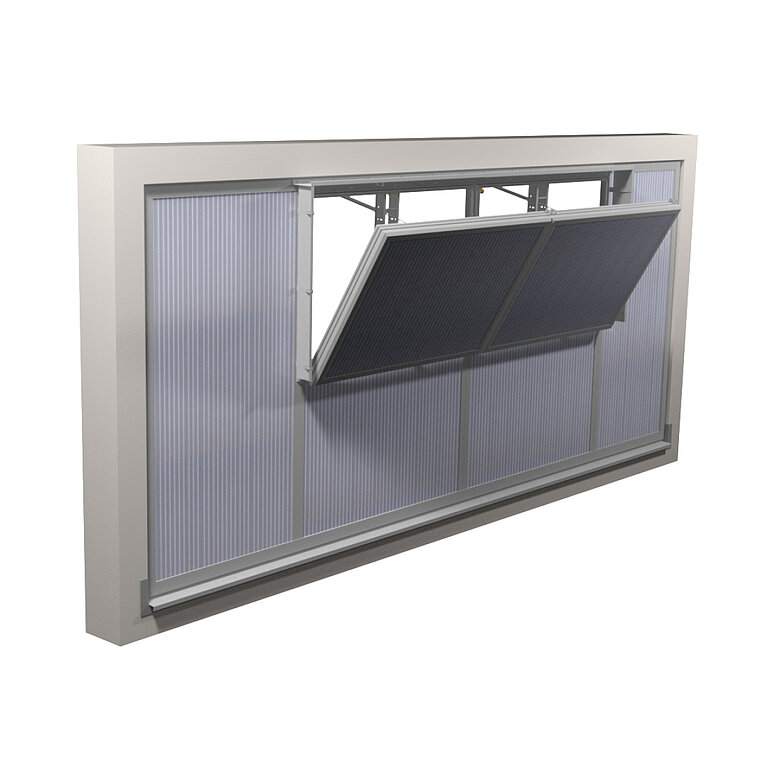

- Flexible Einbindung der Lüftungsklappen

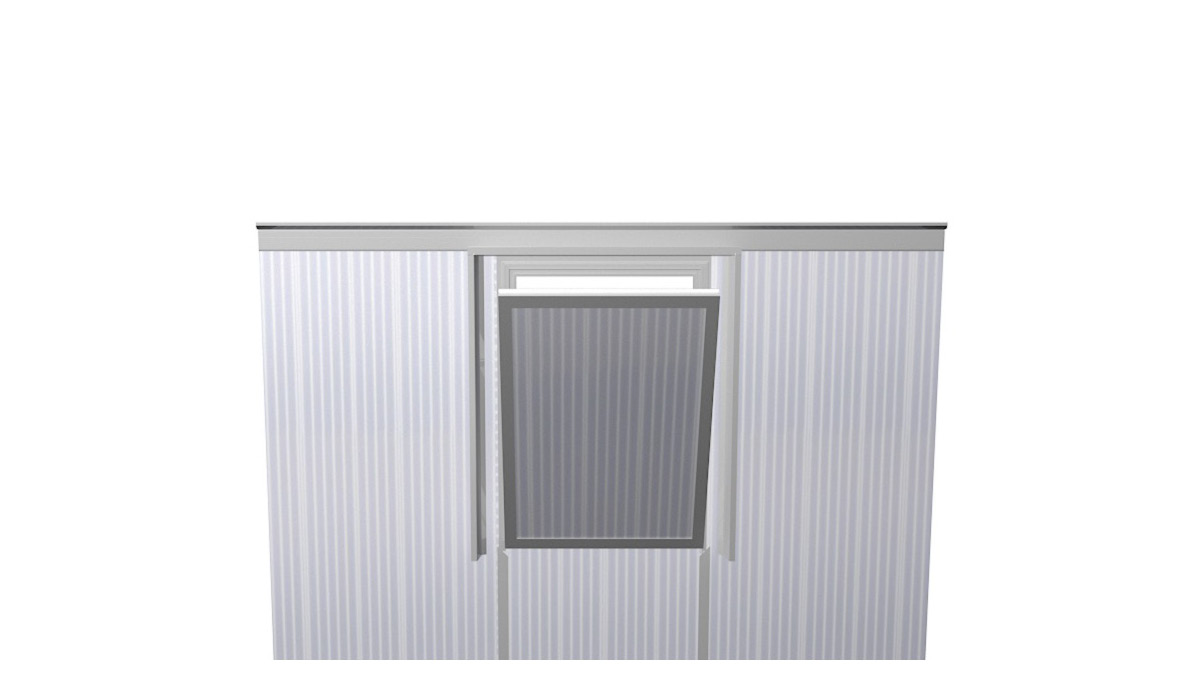

Größen und Öffnungsflächen des LAMILUX Lichtband W | R
Aerodynamisch wirksame Öffnungsfläche des Klappensystems bei 30° Neigung der Verglasungsflächen
| Höhe (in mm) / Breite (in mm) | |||||
| 1000 | 1500 | 2000 | 2100 TS* | 4200TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,67 m² | 0,97 m² | 1,29 m² | 1,32 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,56 m² | 2,99 m² |
| 1690 | 0,96 m² | 1,43 m² | 1,91 m² | 1,85 m² | 3,54 m² |

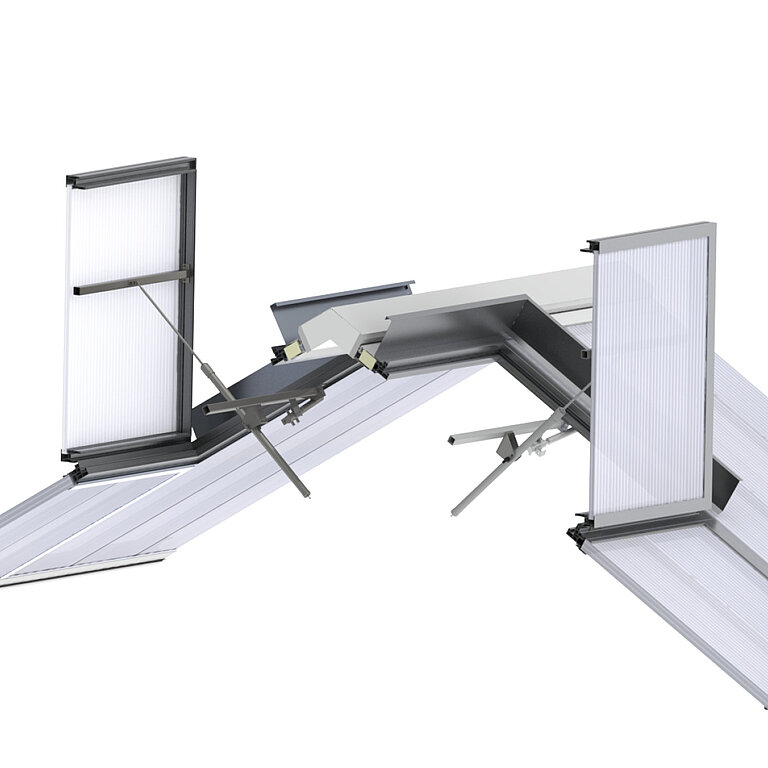

* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems bei 60° Neigung der Verglasungsflächen
| Höhe (in mm) / Breite (in mm) | |||||
| 1000 | 1500 | 2000 | 2100 TS* | 4200TS* | |
| 830 | 0,50 m² | 0,74 m² | 0,99 m² | 0,96 m² | 1,84 m² |
| 1100 | 0,65 m² | 0,97 m² | 1,29 m² | 1,23 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,53 m² | 2,93 m² |
| 1690 | 0,96 m² | 1,41 m² | 1,87 m² | 1,82 m² | 3,47 m² |
* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems bei 45° Neigung der Verglasungsflächen
| Höhe (in mm) / Breite (in mm) | |||||
| 1000 | 1500 | 2000 | 2100 TS* | 4200TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,68 m² | 1,00 m² | 1,33 m² | 1,32 m² | 2,44 m² |
| 1400 | 0,84 m² | 1,25 m² | 1,66 m² | 1,59 m² | 2,99 m² |
| 1690 | 0,99 m² | 1,49 m² | 1,98 m² | 1,89 m² | 3,54 m² |
* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems bei 90° Neigung der Verglasungsflächen
| Höhe (in mm) / Breite (in mm) | |||||
| 1000 | 1500 | 2000 | 2100 TS* | 4200TS* | |
| 830 | 0,49 m² | 0,73 m² | 0,97 m² | 0,94 m² | 1,81 m² |
| 1100 | 0,64 m² | 0,95 m² | 1,26 m² | 1,21 m² | 2,31 m² |
| 1400 | 0,80 m² | 1,19 m² | 1,58 m² | 1,51 m² | 2,88 m² |
| 1690 | 0,94 m² | 1,38 m² | 1,84 m² | 1,78 m² | 3,41 m² |
* nur als tandem-serielles RWG

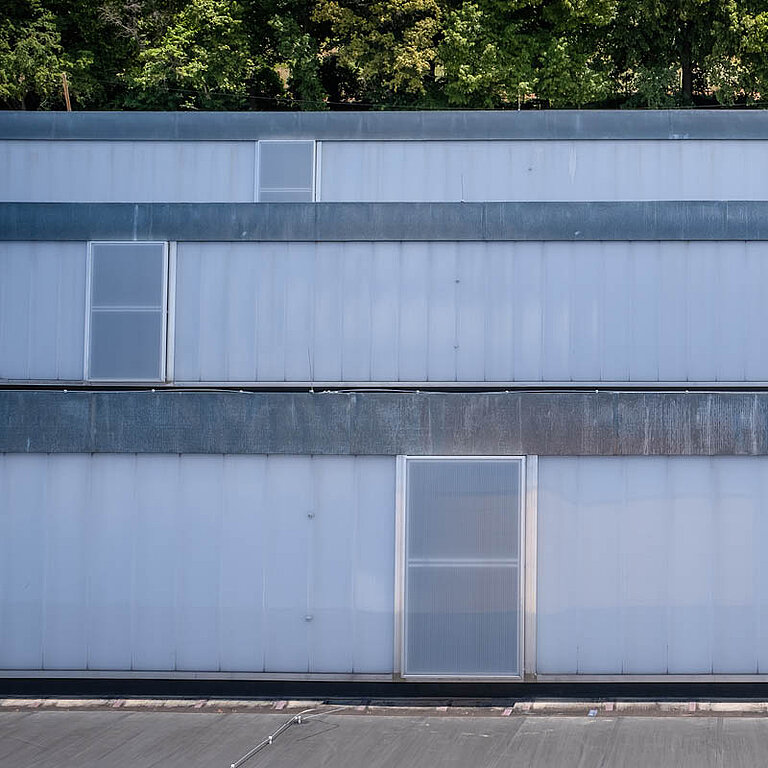

Wo Tageslicht auf Sicherheit trifft

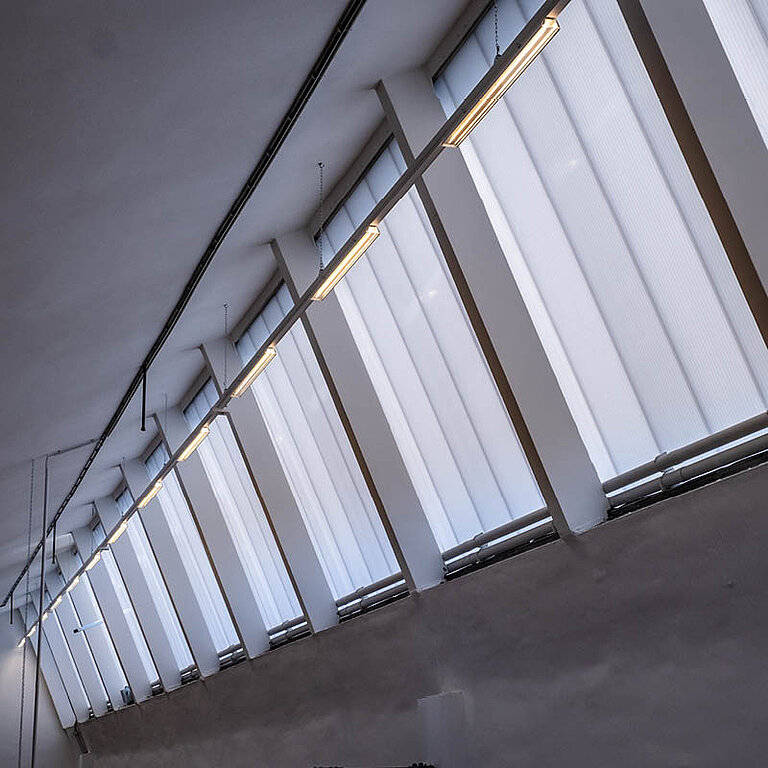

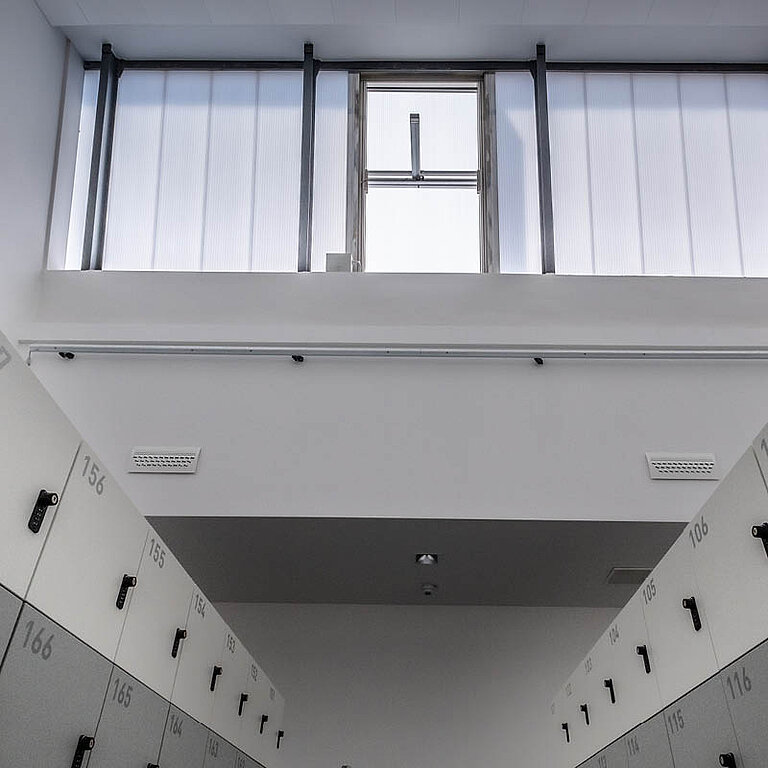

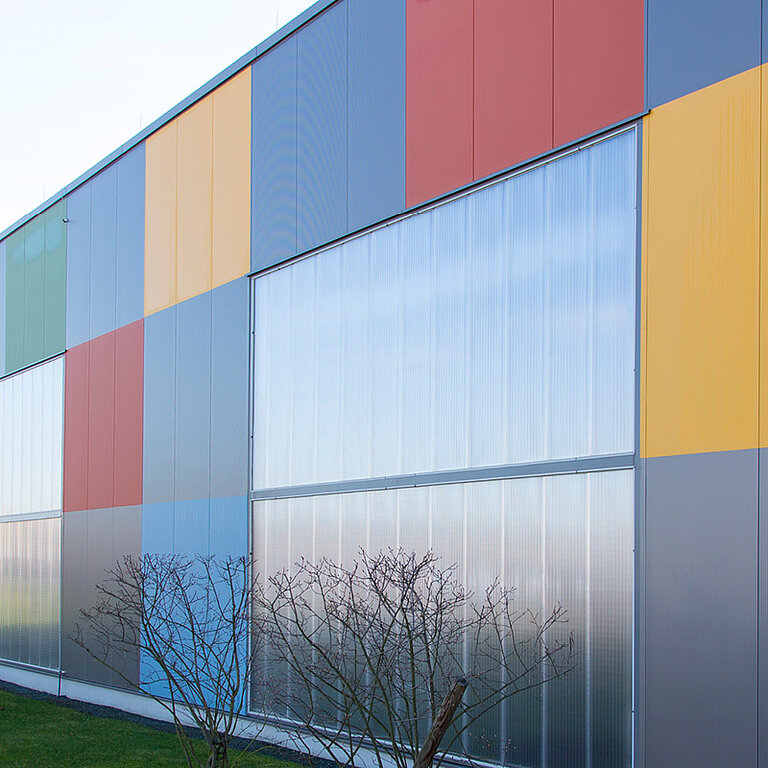

Das LAMILUX Lichtband W|R ist die ideale Lösung für Neubauten und Sanierungen: flexibel einsetzbar in Laibung, als Fassade oder im Dachbereich. Es bringt gleichmäßiges Tageslicht ins Gebäude und überzeugt durch seine montagefreundliche und modulare Konstruktion.

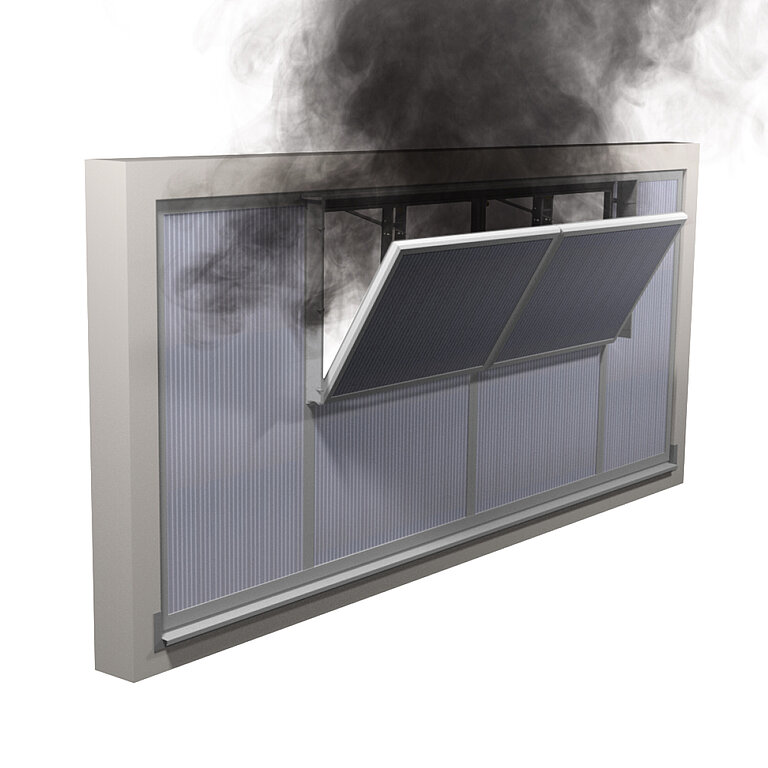

Neben der Tageslichtversorgung bietet das System auch Schutz im Ernstfall: Mit integrierten Lüftungsflügeln lassen sich Rauch und Wärme bei einem Brand schnell und zuverlässig abführen. So bleiben Flucht- und Rettungswege länger rauchfrei und die Gebäudestruktur wird geschützt. Gleichzeitig sorgt die Klappenfunktion im Alltag für eine natürliche Belüftung – eine clevere Doppelnutzung für Komfort und Sicherheit.
Technische Details auf einen Blick

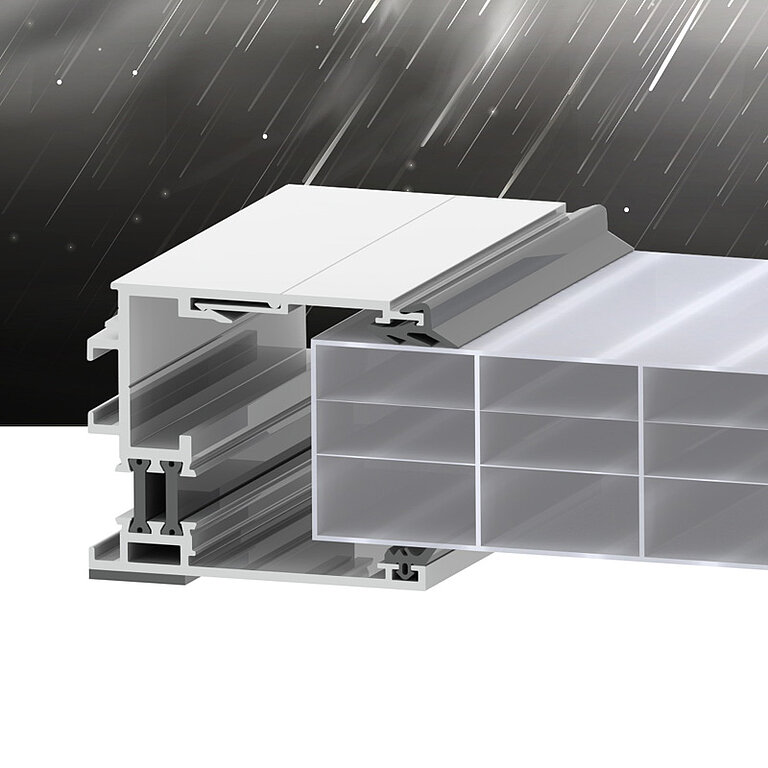

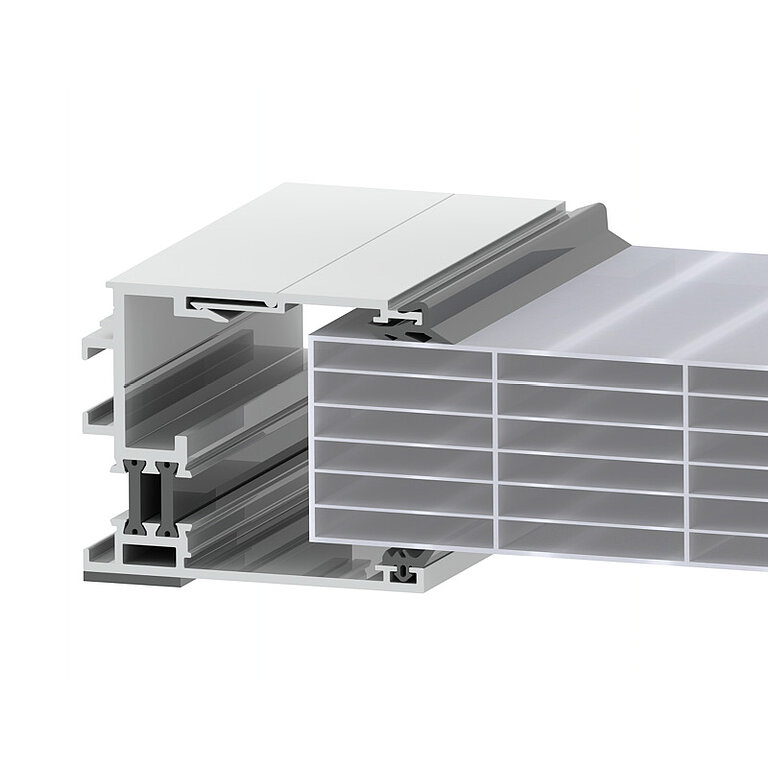

1. Rahmenprofil
2. Klemmleiste
3. Innere Steckdichtung
4. Äußere Steckdichtung
5. PC-Paneel
6. Diffusionsoffenes Tape

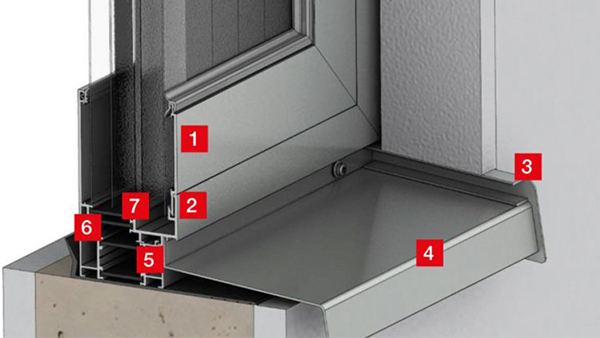

1. Klemmleiste
2. Fußprofil
3. Seitenabschluss Fensterbank
4. Fensterbank
5. Adapter Fußprofil
6. Anschlussdichtung
7. Dampfdichtes Butyltape

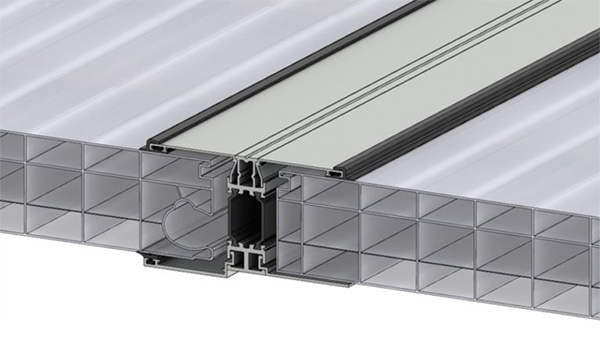

Bei langen Lichtbändern W/R wird eine Dehnungsfuge vorgesehen, um Bewegungen im Material auszugleichen. Die Stabilisierung der Paneele erfolgt konstruktiv, sodass zusätzliche Rohre zur Aussteifung an den Flügeln entfallen können. Zudem ist die Ausführung sowohl mit Sekundärentwässerung (linke Seite der Darstellung) als auch ohne Sekundärentwässerung (rechte Seite der Darstellung) möglich.

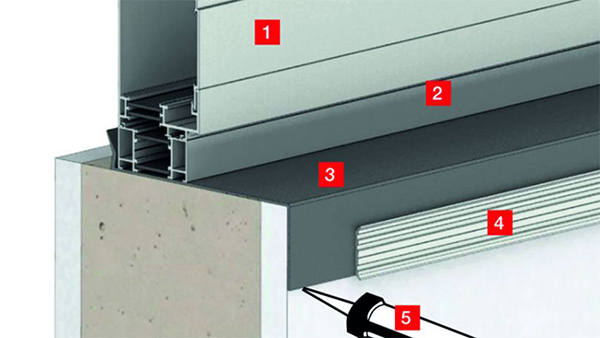

1. Fußprofil mit Klemmleiste
2. Adapterprofil optional verwenden
3. Anschlussdichtung Fußprofil
4. Klemmleiste optional
5. Dichtstoff (z.B. Dichtflex) unterlegen
Die Anschlussdichtung ist ein durchlaufendes EPDM-Profil, welches auf die Aufkantung montiert wird und über einen flexibel perforierten, an der Aufkantung nach unten verlaufenden Schenkel verfügt.

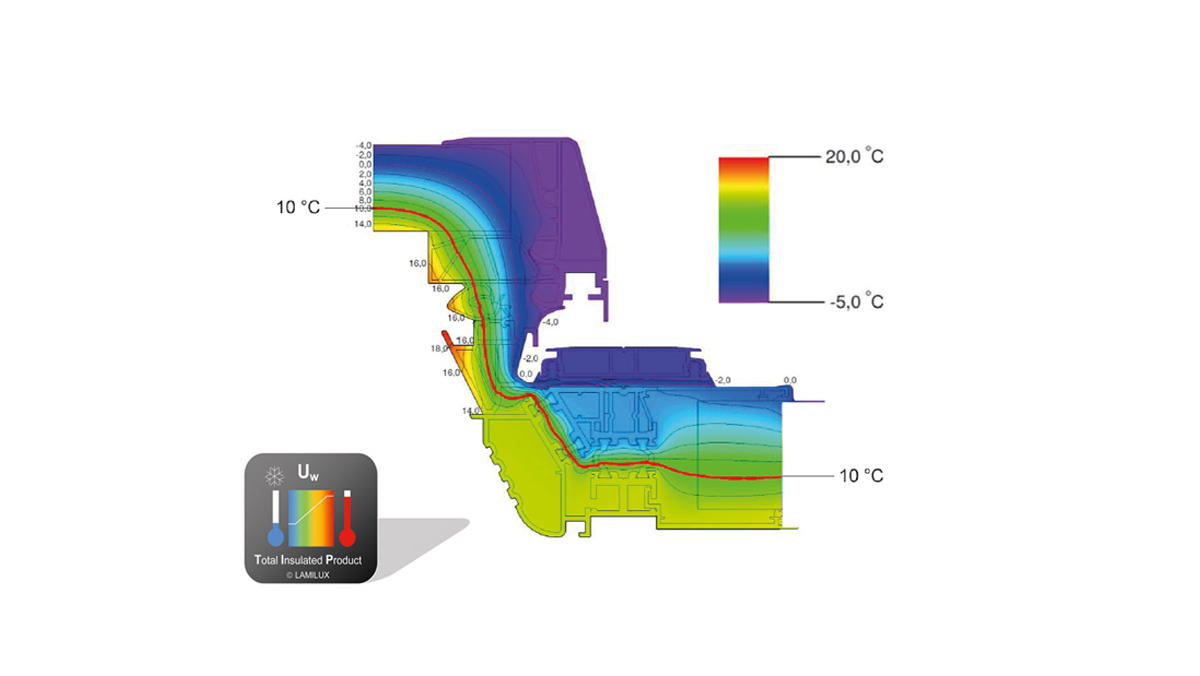

Optimierte Isothermenverläufe für durchgehende Wärmedämmzonen ohne Schwachstellen bilden den perfekten Wärmeschutz in allen Zonen der Gesamtkonstruktion und sorgen so für höchste Energieeffizienz.
Diese wärmebrückenfreie, thermisch getrennte Konstruktion zeichnet LAMILUX mit dem TIP-Label aus. Die Energieeffizienzeigenschaften sind gemäß DIN EN 10077 T1 und T2 gerechnet und geprüft.
Starten Sie Ihr Projekt mit dem Lichtband W | R
Lichtband W|R – für helle Räume und sichere Gebäude
Das Lichtband W|R bietet weit mehr als gleichmäßigen Tageslichteinfall: Mit seiner wärmebrückenfreien Konstruktion überzeugt es durch hohe Energieeffizienz, während robuste Materialien und geprüfte Systeme für Stabilität und Sicherheit sorgen. Dank der flexiblen Einsatzmöglichkeiten – in der Fassade und im Dachbereich – ist es ideal für Neubauten wie auch für Sanierungsprojekte. Integrierte Lüftungs- und Entrauchungslösungen runden das System ab und machen es zu einer verlässlichen Wahl für helle, komfortable und sichere Gebäude.
