Energieeffizienz
- Erstes Lichtband mit geprüfter Luftdichtheit bis Klasse A nach ETA 09/0347
- Thermisch getrennte Konstruktion
- Verwendung hoch wärmedämmender Materialien im Fußpunkt

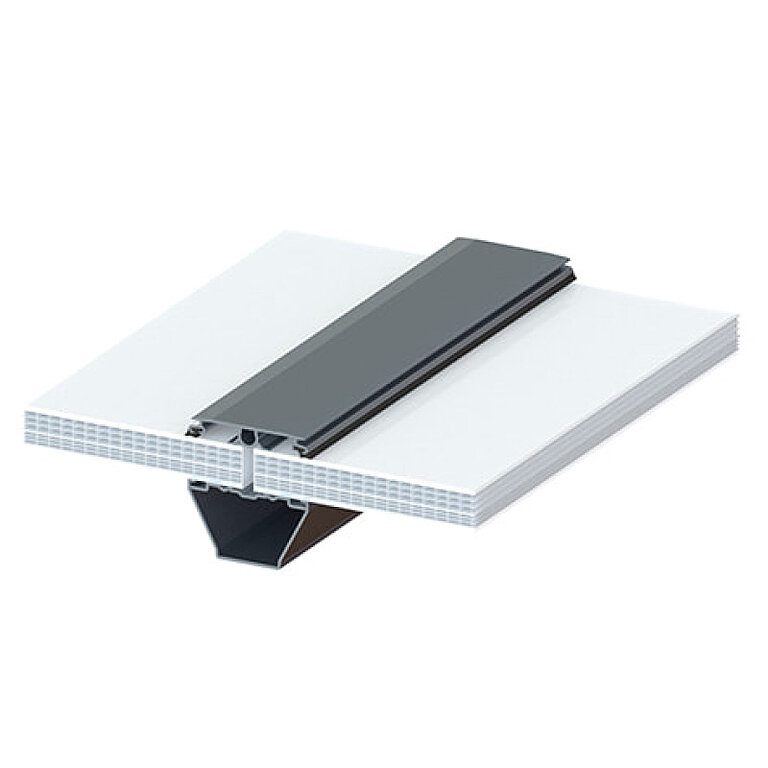

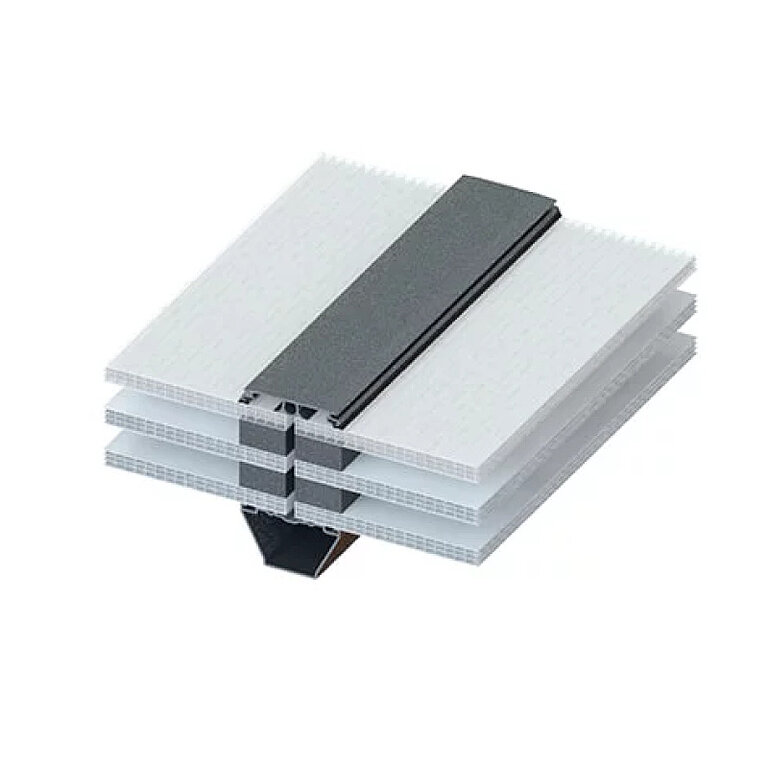

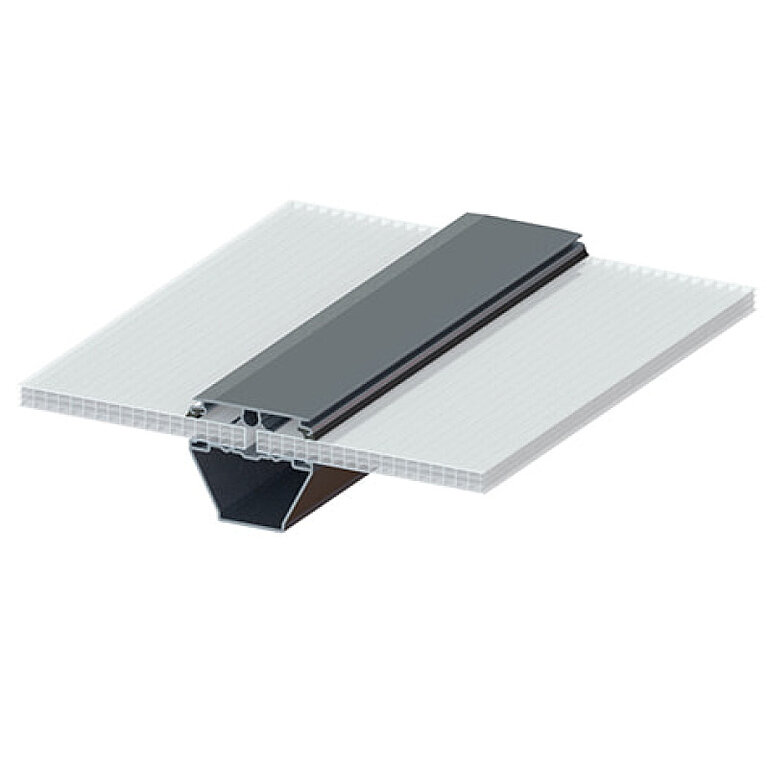

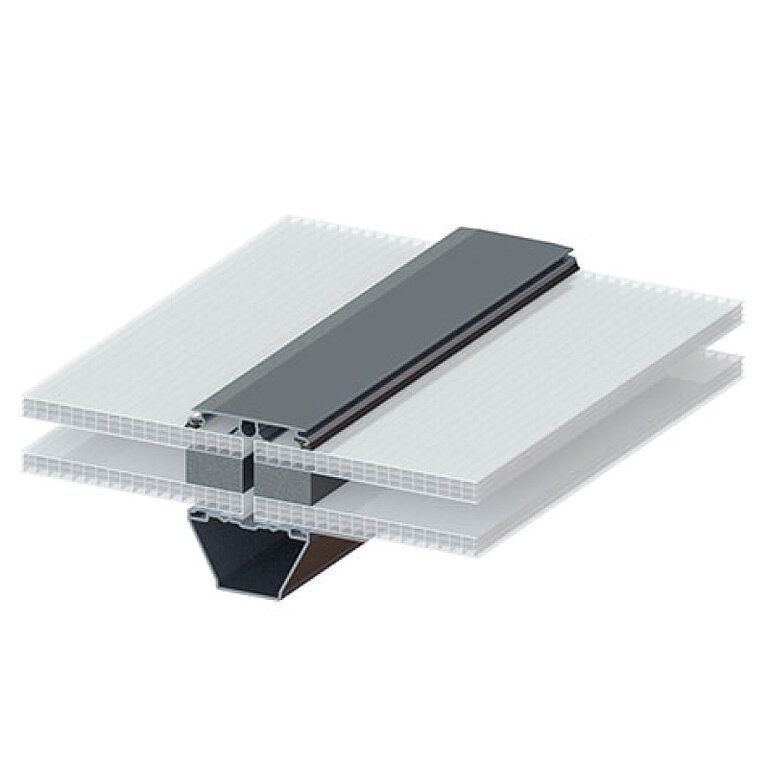

- Kunststoffverglasungen mit sehr niedrigen U-Werten
Stabilität
- Bemessungsschneelast bis 4,4 kN/m² nach Eurocode
- Hagelwiderstandsklasse HW5 durch GFUP-Verglasung

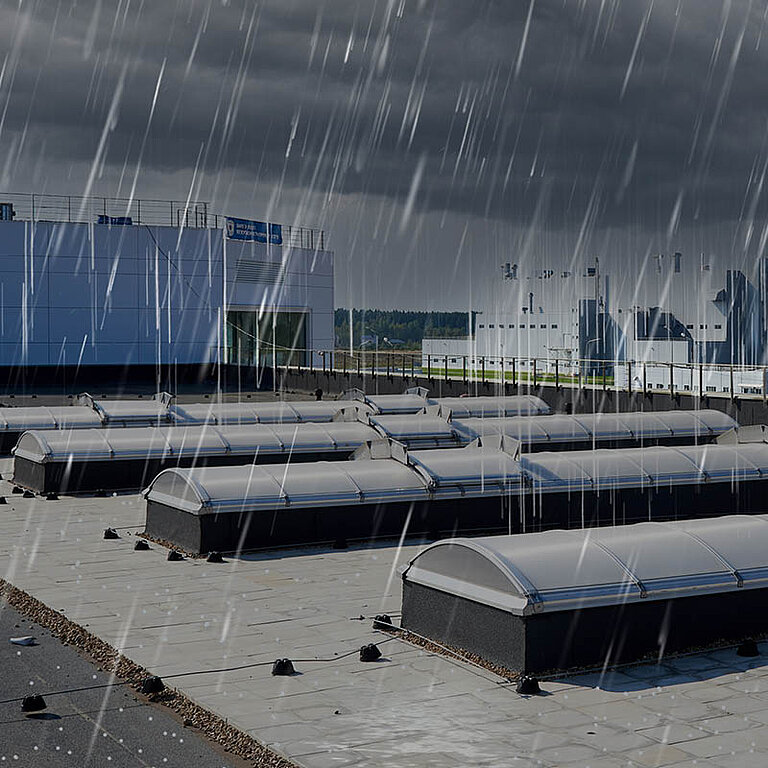

- Innovative testierte Wasserdichtheit bei Starkregen und Sturm (DRI 3,0 m²/s)
- Höchste Stabilität der Klappensysteme selbst im geöffneten Zustand
Sicherheit
- Durchsturzsicherheit beim Einbau sowie als dauerhafte Lösung
- Europäische Technische Zulassung (ETA) und Allgemeine bauaufsichtliche Zulassung (abZ)
- Nachgewiesene Durchbrandsicherheit und harte Bedachung Broof(t1)

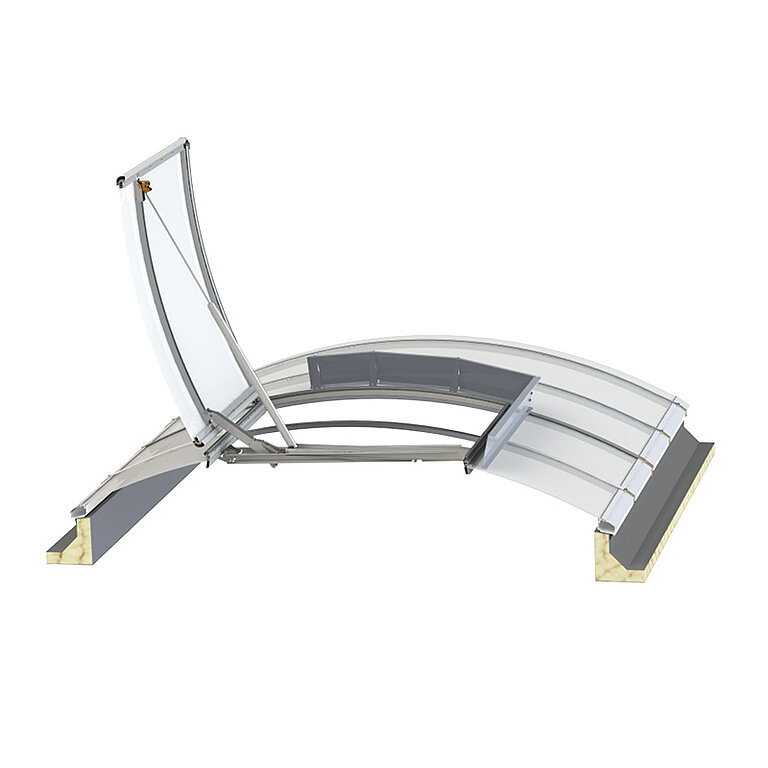

- Geprüfte RWA-Systeme und zertifizierte Brand- und Wärmeschutzeigenschaften
Anwendung
- Optimal für Industrie-, Gewerbe- und Sonderbauten
- Flexible Systemintegration in verschiedene Dachlandschaften
- Effiziente und fachgerechte Montage durch LAMILUX
- Ideal für Neubauten und Sanierungsprojekte
Design

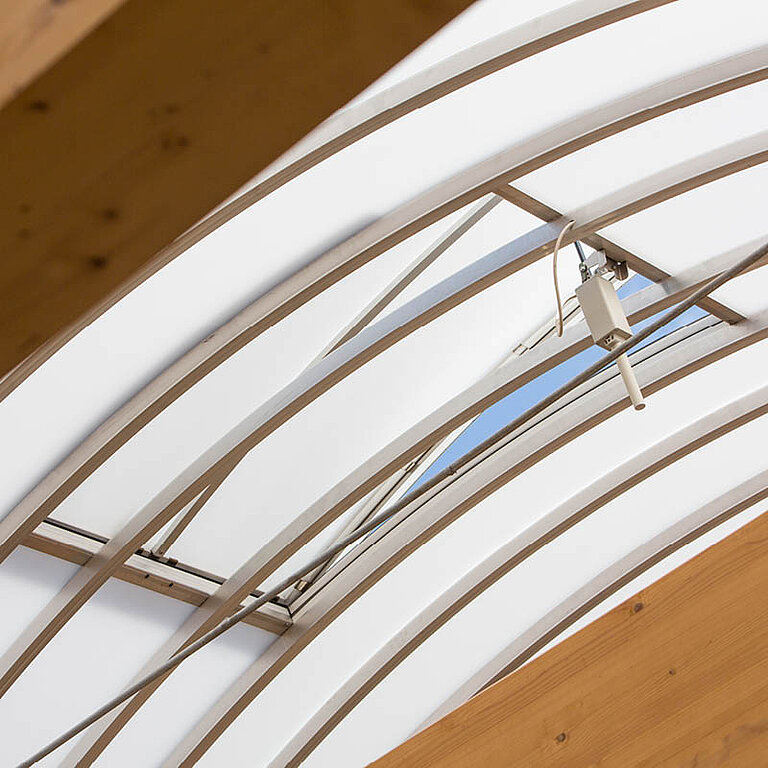

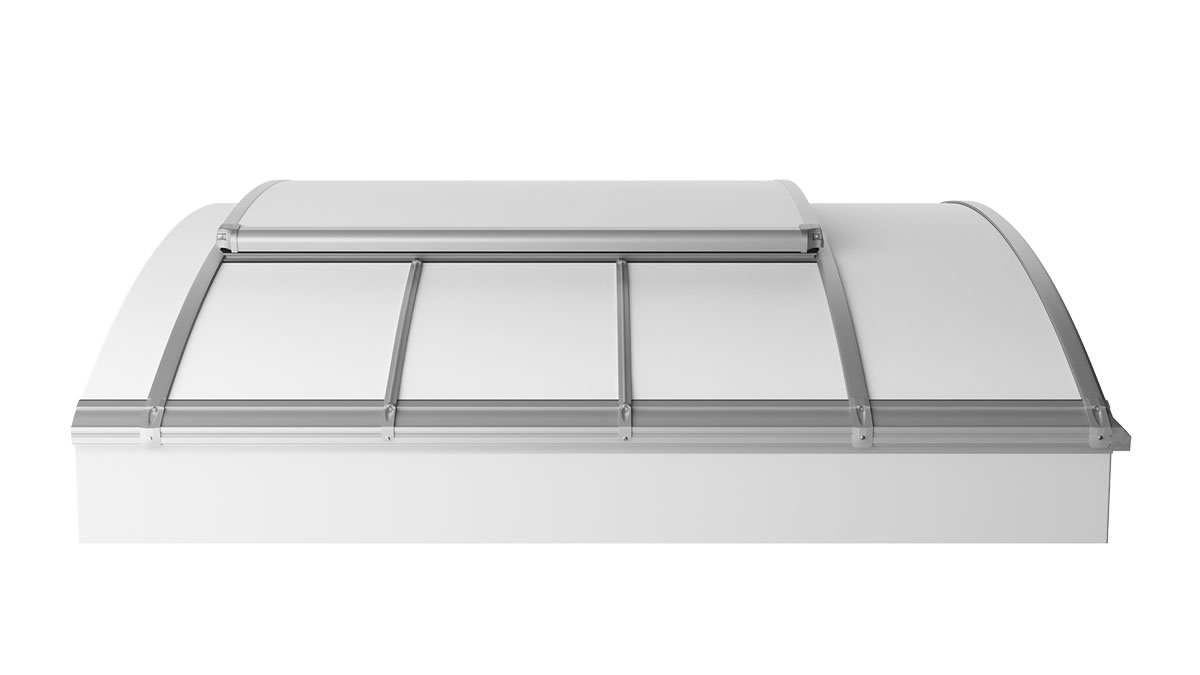

- Bogenförmige Konstruktion mit architektonischem Anspruch
- Vielfältige Verglasungsoptionen und Materialien
- Modulares Gesamtsystem mit abgestimmten Einzelkomponenten
- Farbgebung der Stahlblechzargen und Aluminiumprofile nach RAL

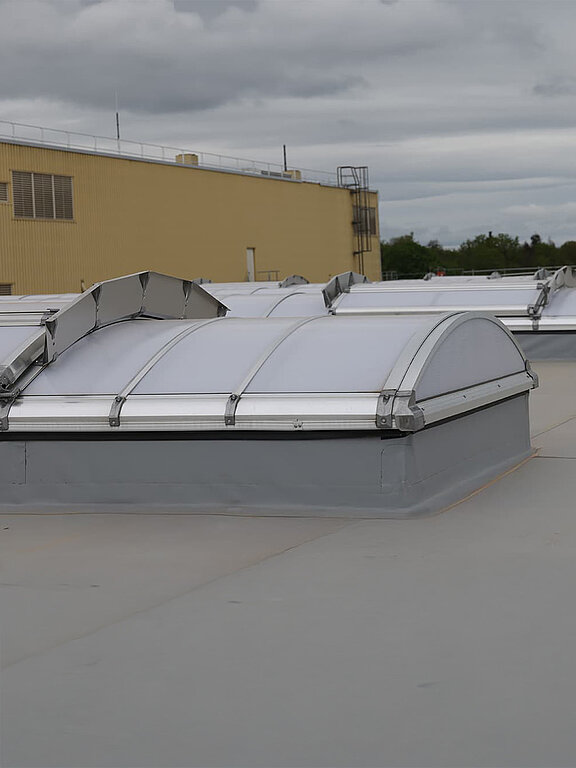

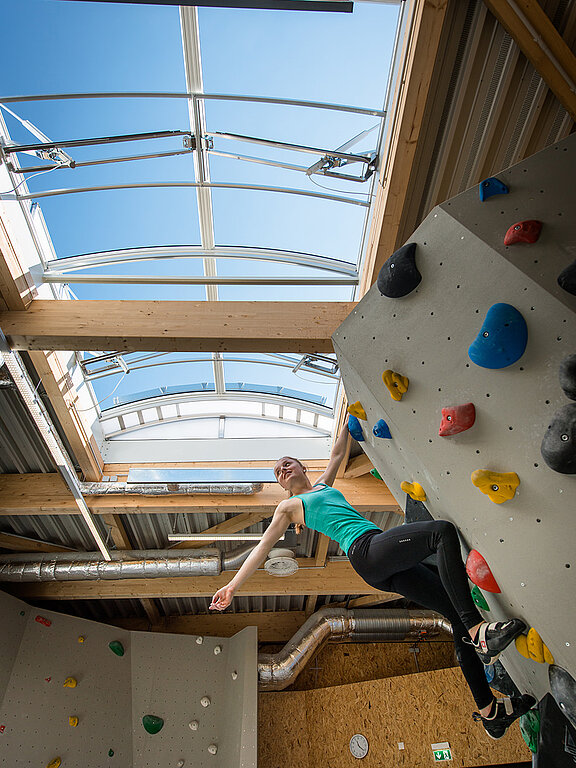

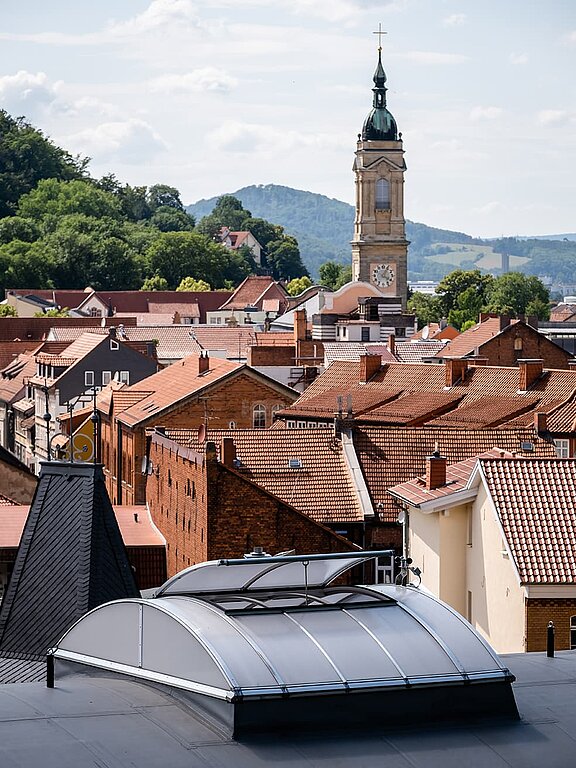

Unsere Lichtband B Referenzen

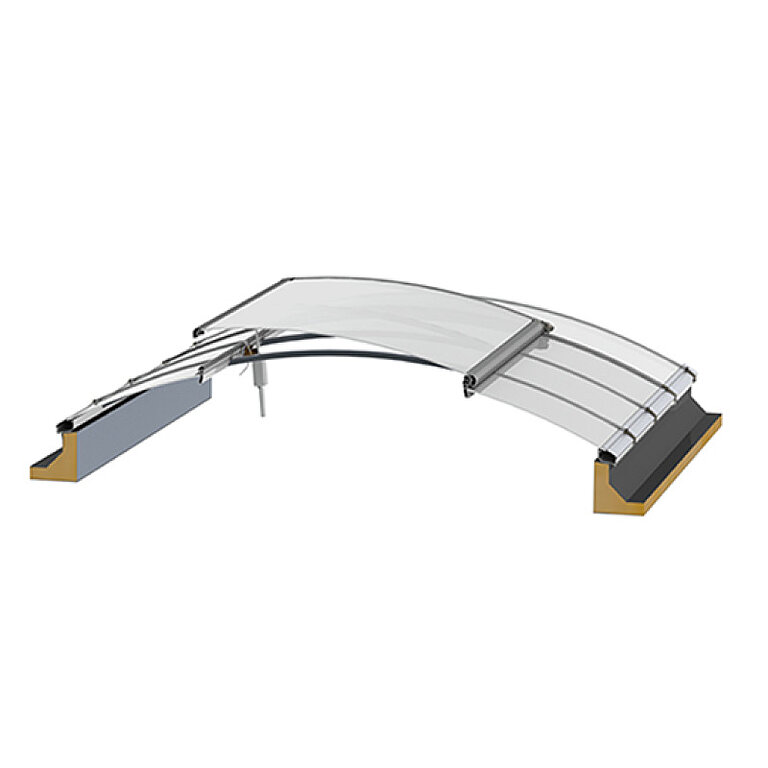

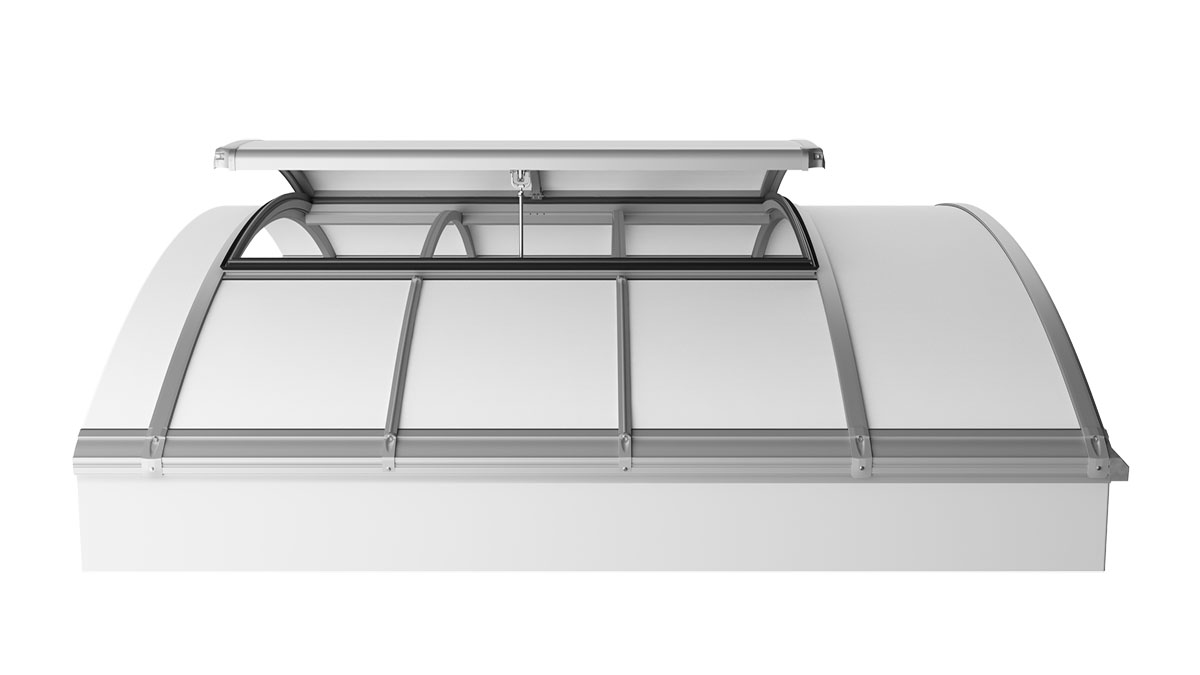

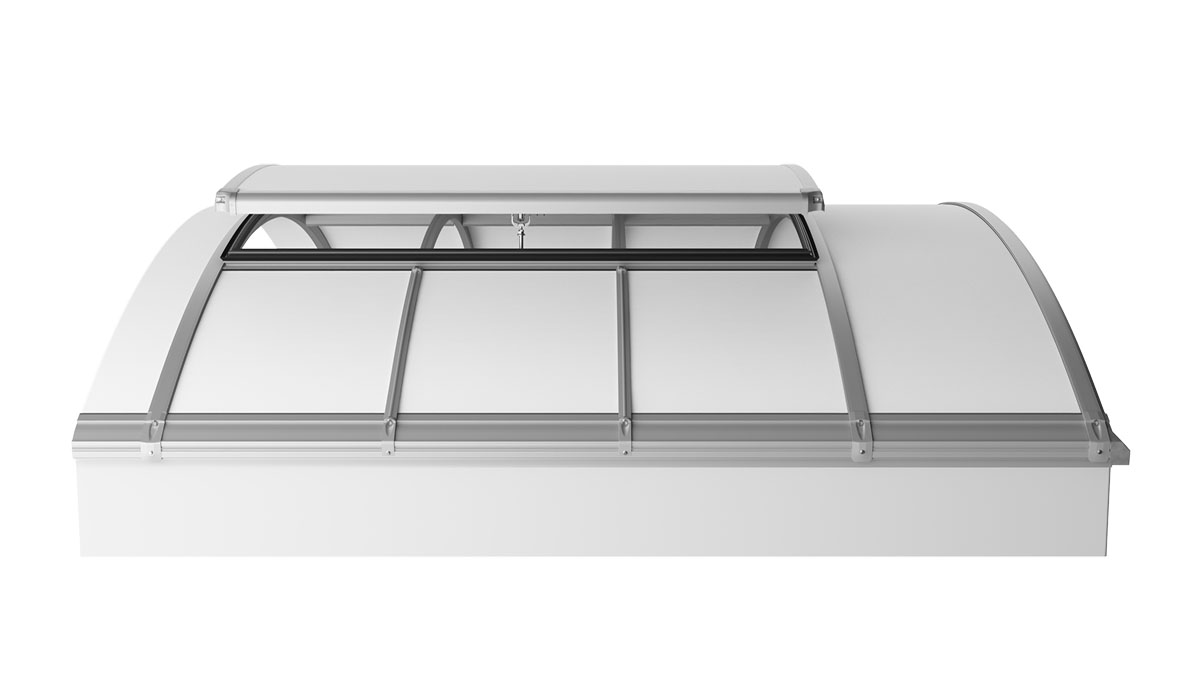

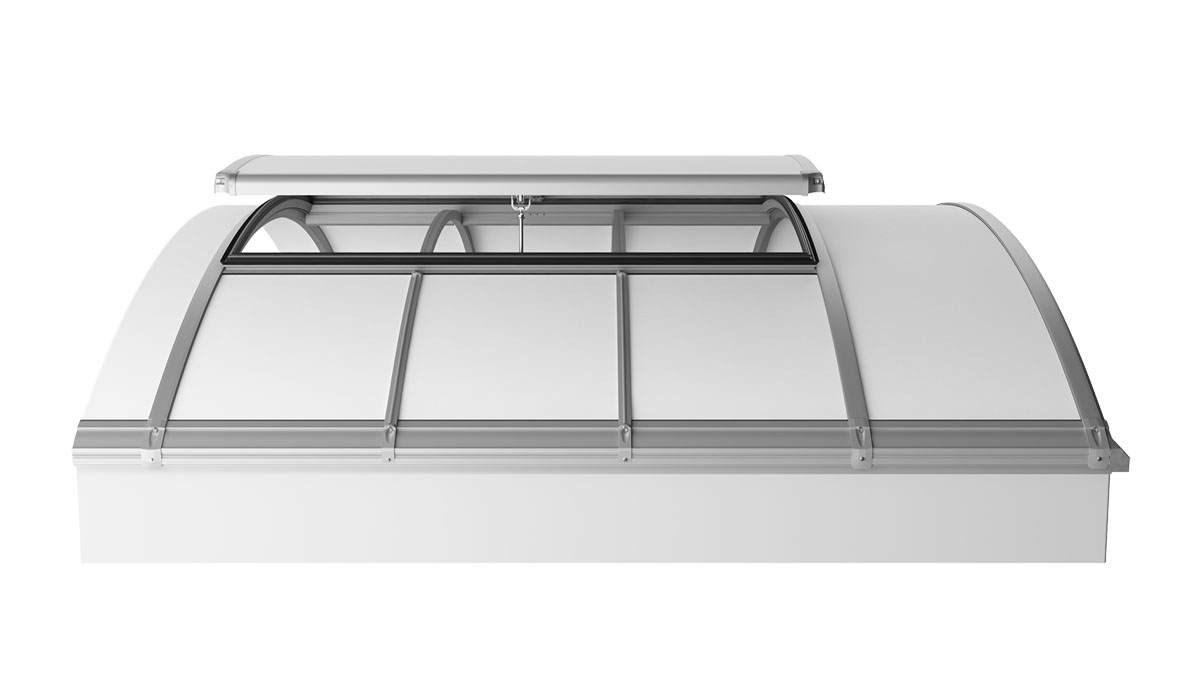

Größen der Lüfterklappe BE Einzelklappe
| Typ (in cm) | Öffnungsfläche Ageo (in m²) |
| 100 / 100 | 0,93 |
| 100 / 200 | 1,96 |
| 125 / 100 | 1,17 |
| 125 / 200 | 2,26 |
| 150 / 100 | 1,43 |
| 150 / 200 | 2,45 |

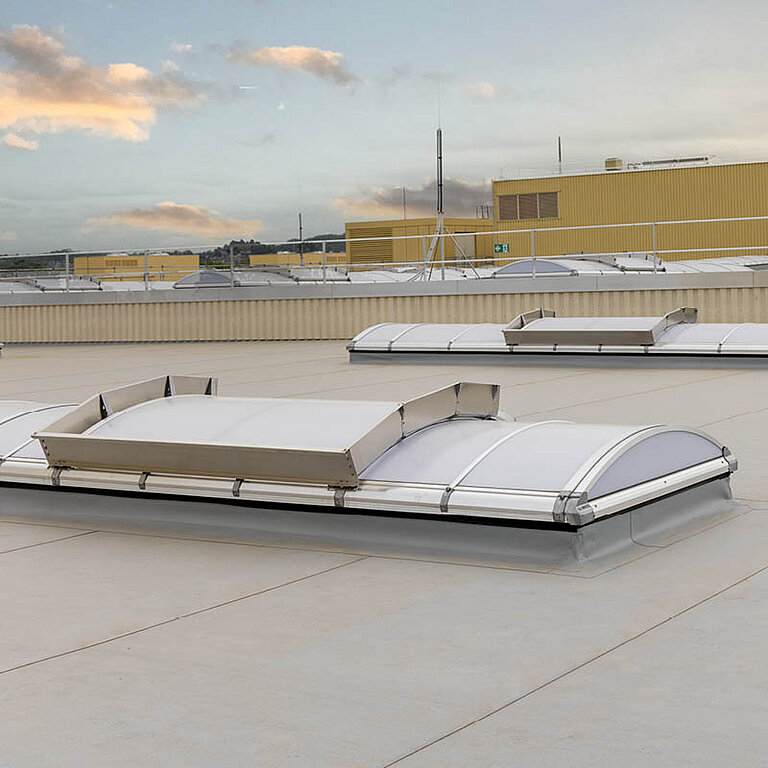

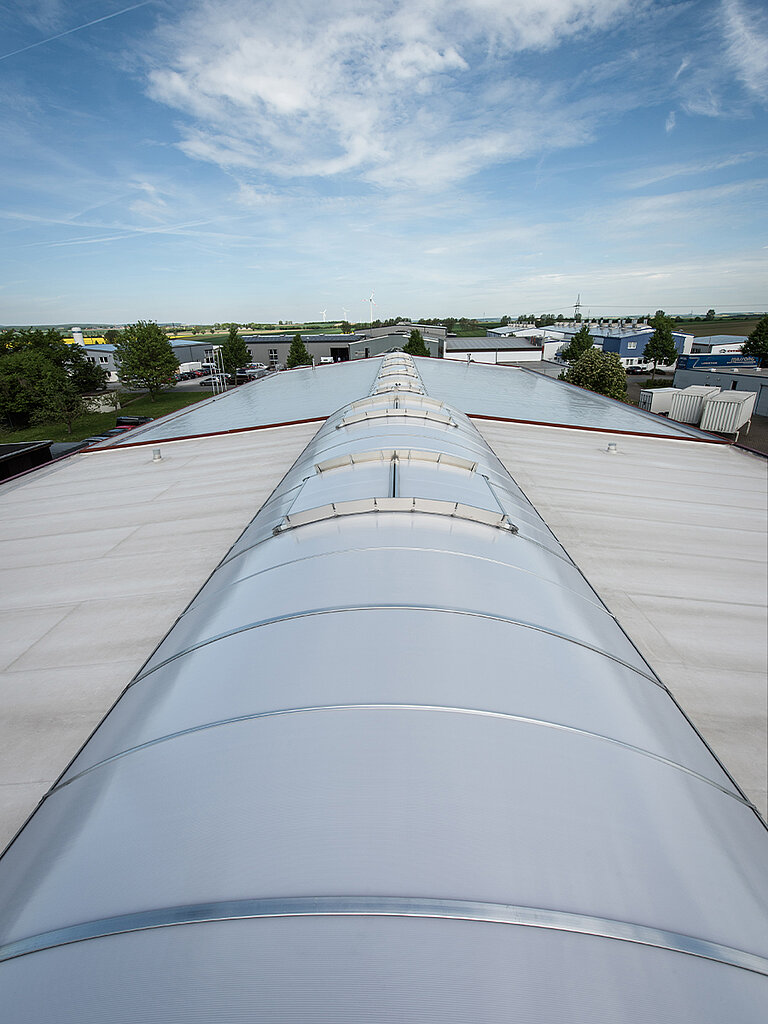

Energieeffizienz auf höchstem Niveau
Das LAMILUX Lichtband B vereint modernste Technik mit innovativer Bauweise: Durch seine komplett thermisch getrennte Konstruktion, geprüfte Luftdichtheit und dämmende Verglasungen sorgt es für exzellente Wärmedämmwerte und trägt aktiv zur Reduzierung des Energieverbrauchs bei. So entstehen Gebäude, die nicht nur lichtdurchflutet und komfortabel, sondern auch wirtschaftlich und nachhaltig betrieben werden können. Für Projekte mit besonders hohen Anforderungen steht das Lichtband B zudem in einer Passivhaus-zertifizierten Variante zur Verfügung. Damit erfüllt es die strengsten Energiestandards und ist die ideale Lösung für Planer und Bauherren, die Wert auf maximale Effizienz, Zukunftssicherheit und höchste Bauqualität legen.
Technische Details des Lichtband B

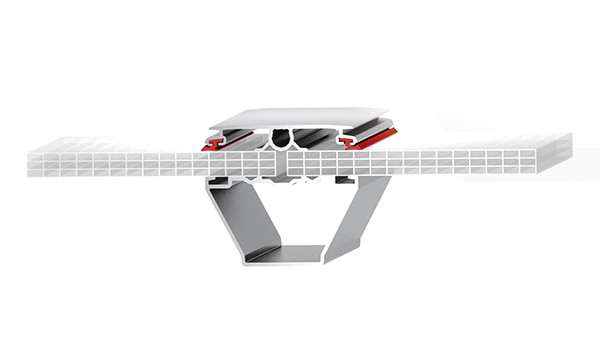

Wirkung: Durch eine unterhalb der Glasleiste integrierte Federung im Einbaurahmen (DMR-Feder) ist die Verglasung spannungsoptimiert gelagert. Dadurch wird sie auch unter Belastung mit einer definierten Haltekraft in ihrer Lage gesichert.
Nutzen: Die Verglasungen bleiben in allen Situationen spannungsoptimiert und sind bestens gesichert, da die einwirkenden Lasten optimal abgefedert und vom Einspannrahmen aufgenommen werden.

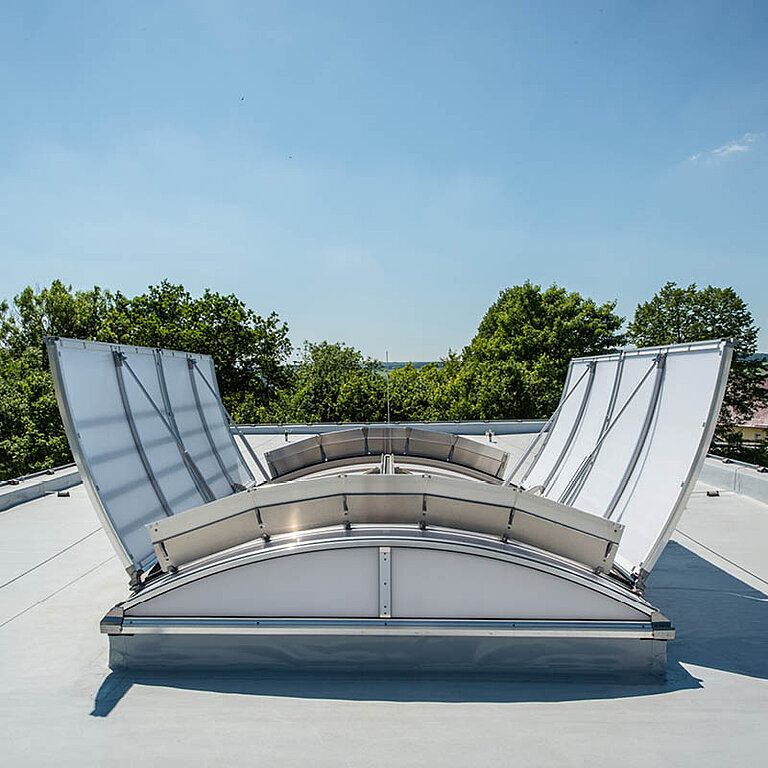

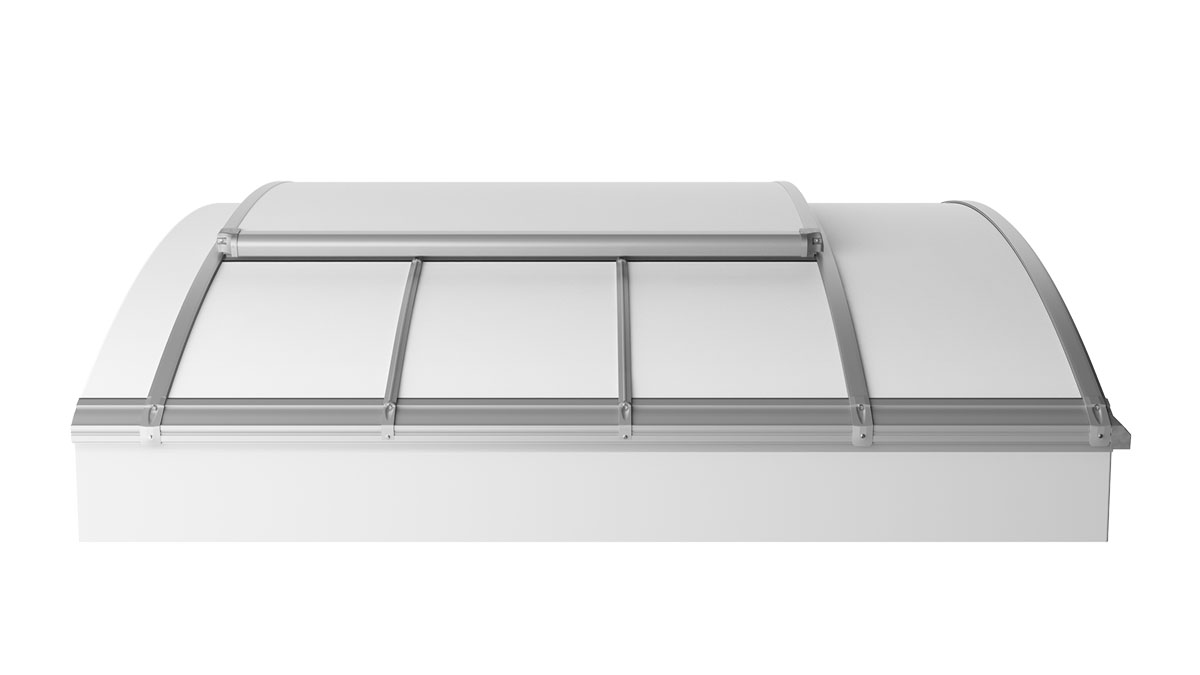

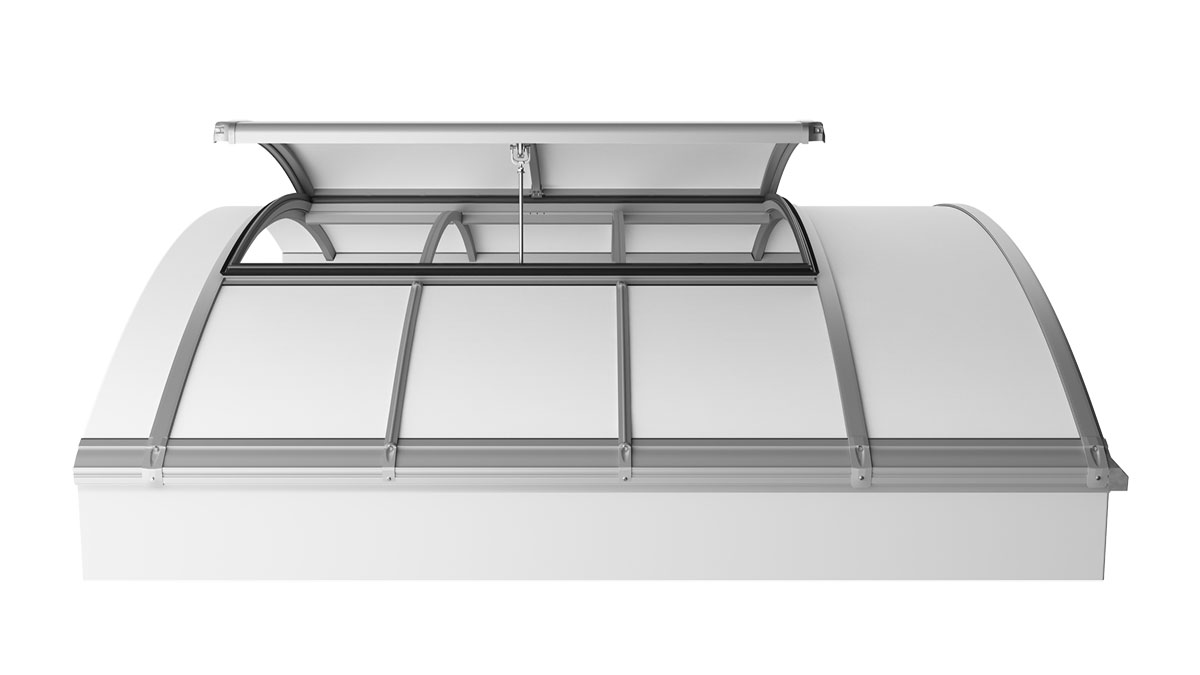

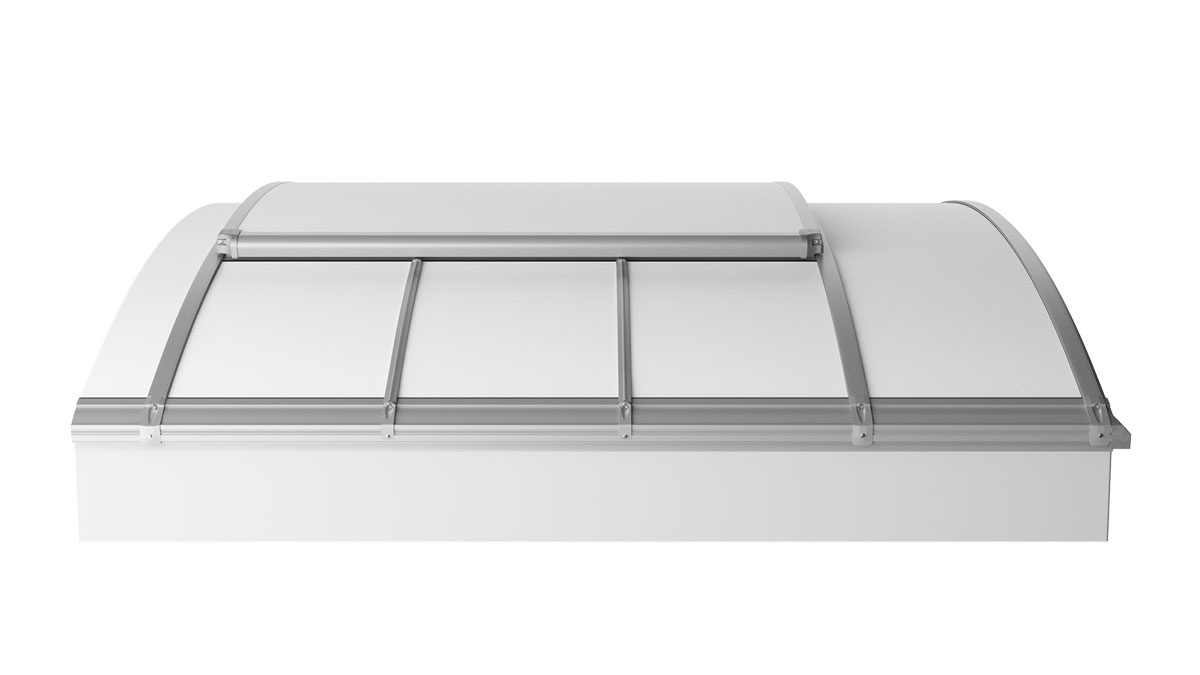

Schutz bei starken Windbelastungen

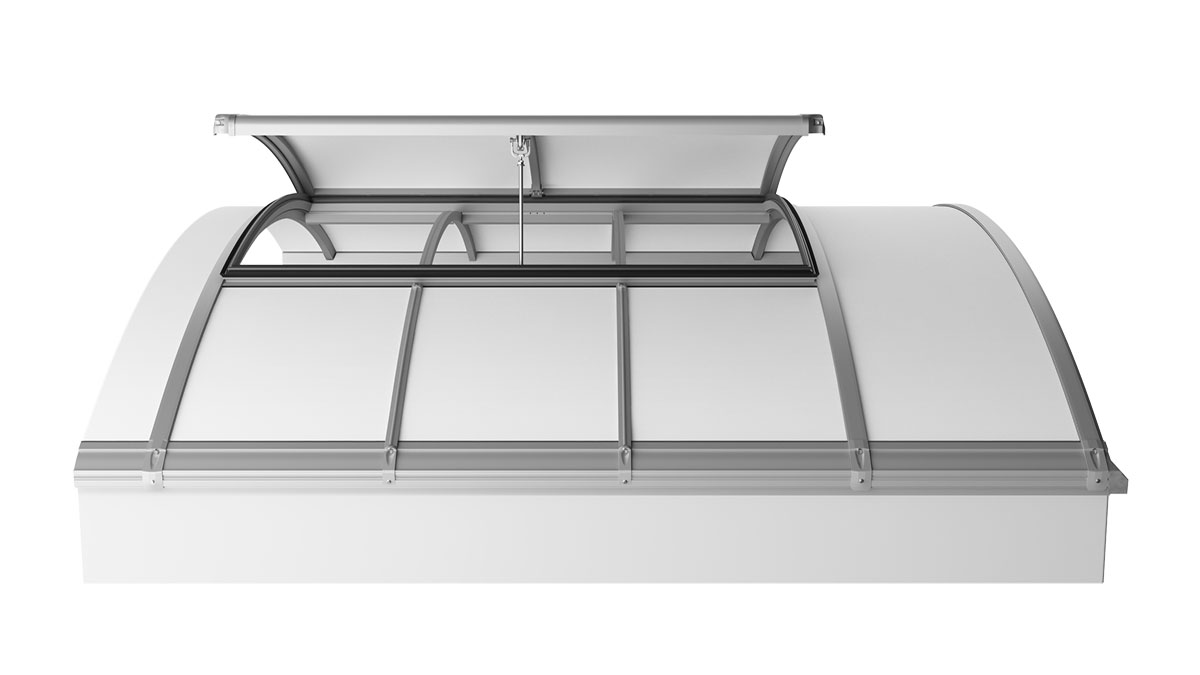

- Hohe Stabilität der Klappen auch im geöffneten Zustand
- Noch bessere Verankerung der Polycarbonatverglasung
- Weiterer Schutz der Flügelsysteme durch federnd gelagerte Multigelenktraversen
Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen: Ein optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung.

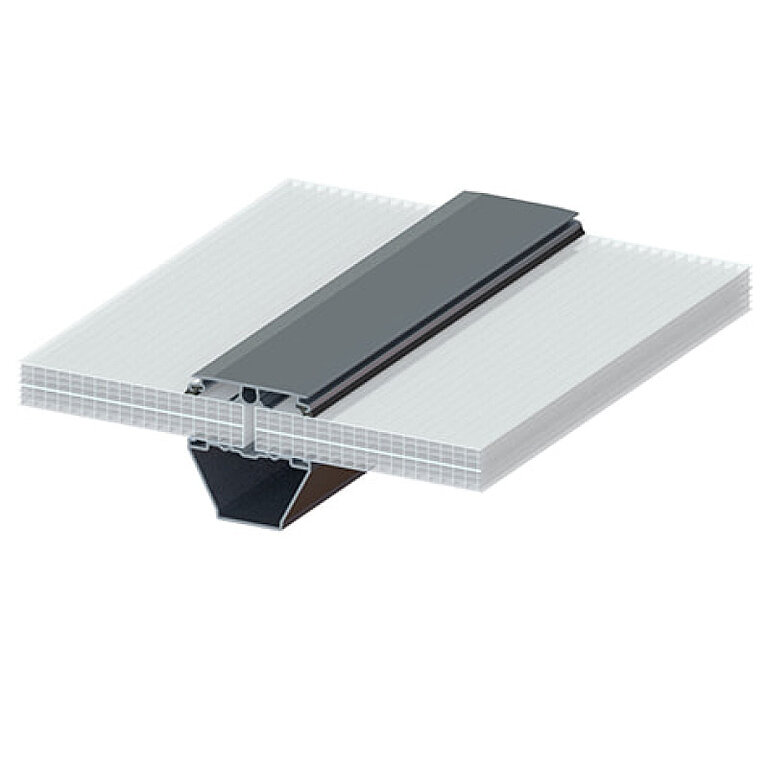

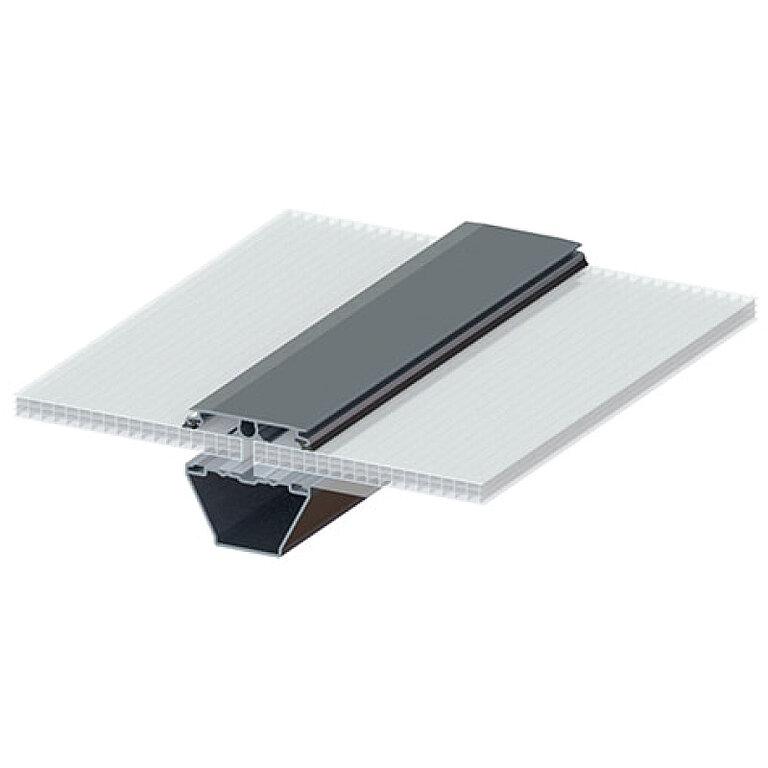

Sicherheit im Detail
- Die Verglasung ist dicht und formschlüssig mit den Deckleisten und den Tragsprossen verbunden.
- Die Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten.
- Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht.

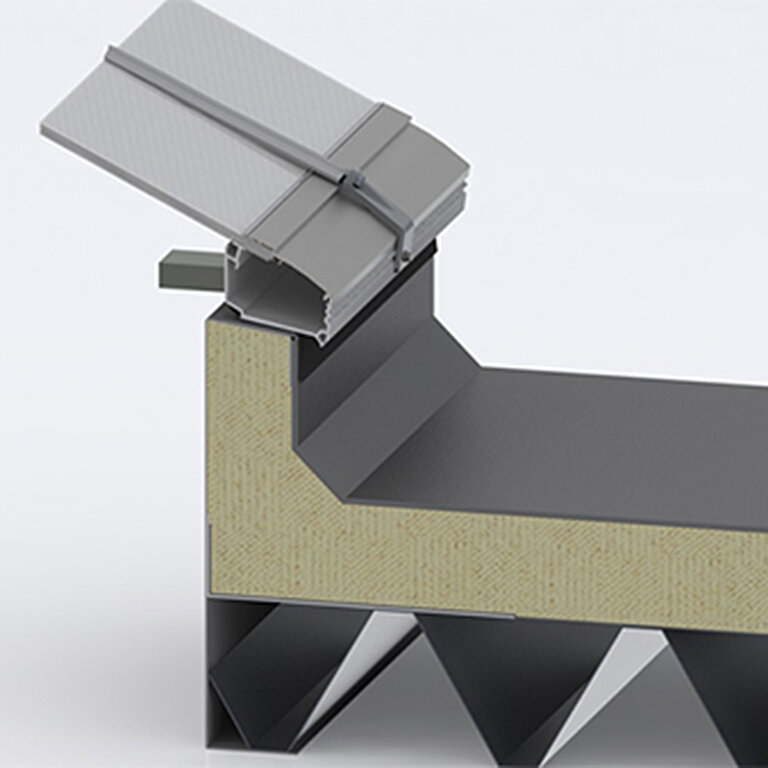

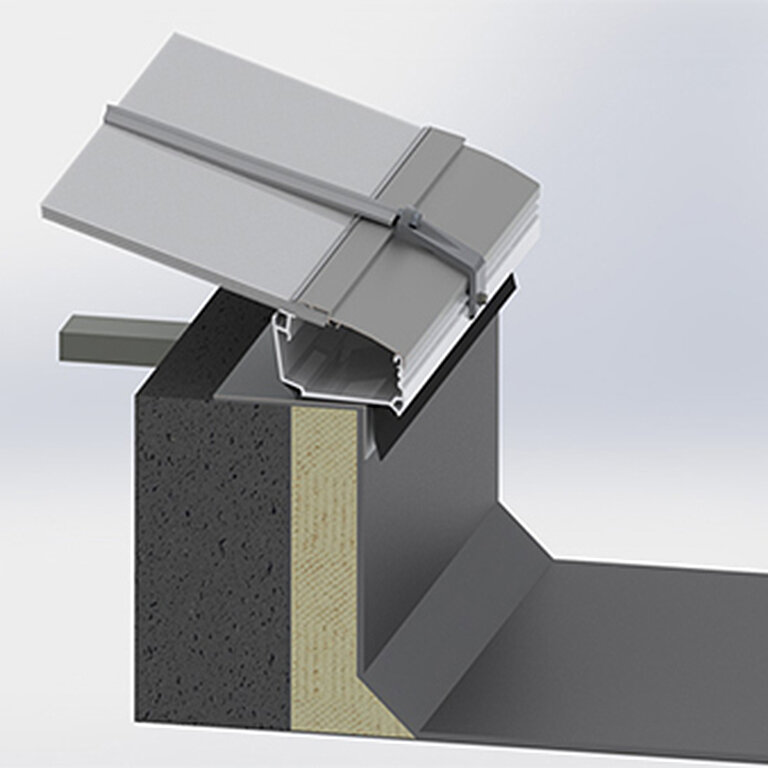

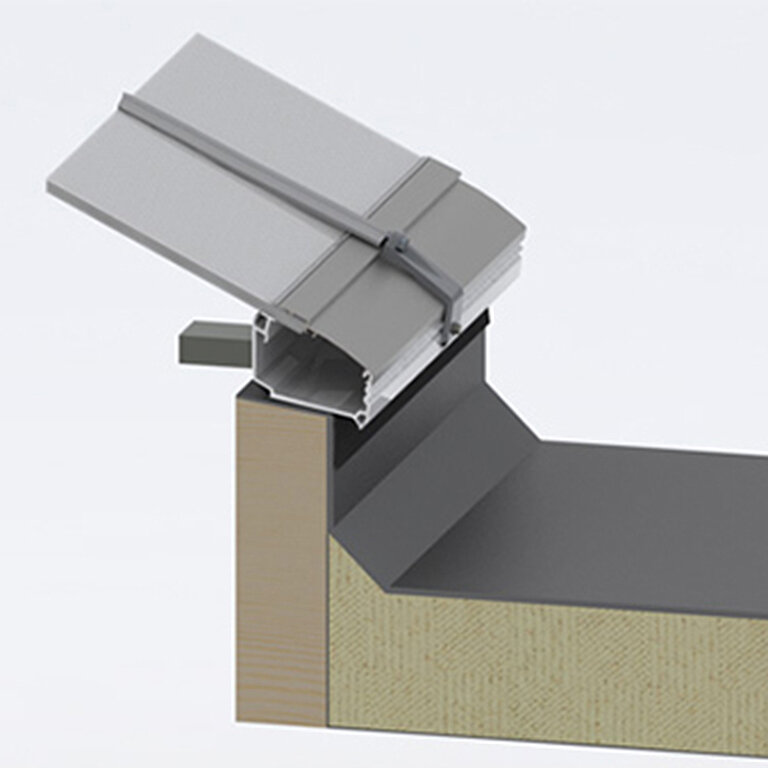

Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur“ zur Dachaußenseite zu brennen.
Der Lineare Durchbrandschutz ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essenzielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der im Falle eines Brandes an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.
LDS - ausgeklügelte Brandschutztechnik
- Die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen wird gemäß den Bestimmungen der DIN 18232-4 verhindert. Weitere Details finden Sie in unserer interaktiven Planungshilfe.
- Patentierte Technologie
- Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig

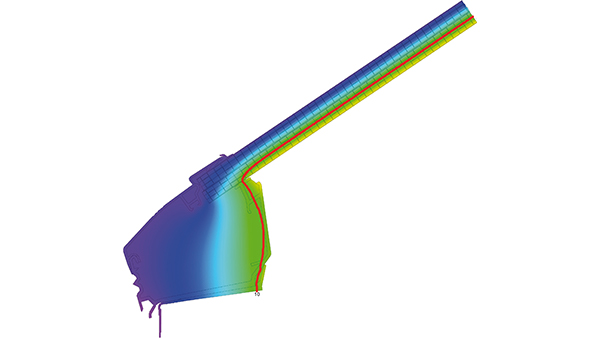

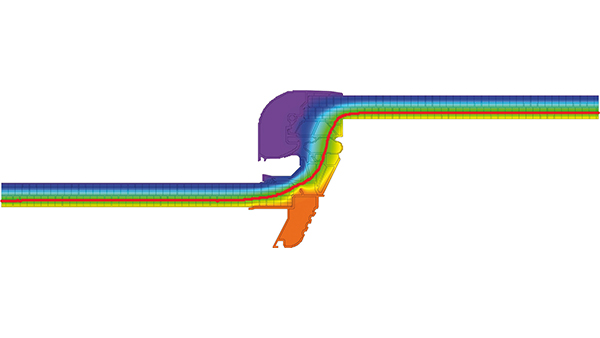

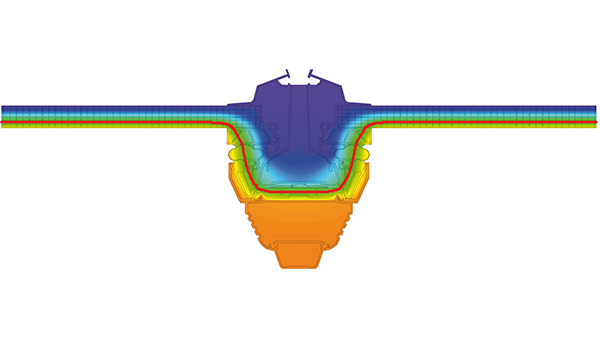

Optimierte Isothermenverläufe
Beim LAMILUX Lichtband B verläuft die 10°C-Isotherme beständig in der Konstruktion. Unsere Garantie: ein erheblich minimiertes Risiko eines Tauwasserausfalls (Kondensatbildung) an den Innenseiten der Konstruktion.
Die umfangreiche Wärmeschutztechnologie in der gesamten Konstruktion sorgt für die besten Uw-Werte eines europaweit zugelassenen Lichtbandes. Die Energieeffizienzeigenschaften sind geprüft und gemäß ETAG 010 nachgewiesen. Damit ist die gleichmäßige Dämmeigenschaft im Bereich der Profile des Lichtbandsystems dokumentiert. Eine Berechnung der Uw-Werte erfolgt im Auftragsfall kostenneutral und wird mit dem Qualitätszertifikat bestätigt.
Starten Sie Ihr Projekt mit dem Lichtband B
Zubehör für das LAMILUX Lichtband B
Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen

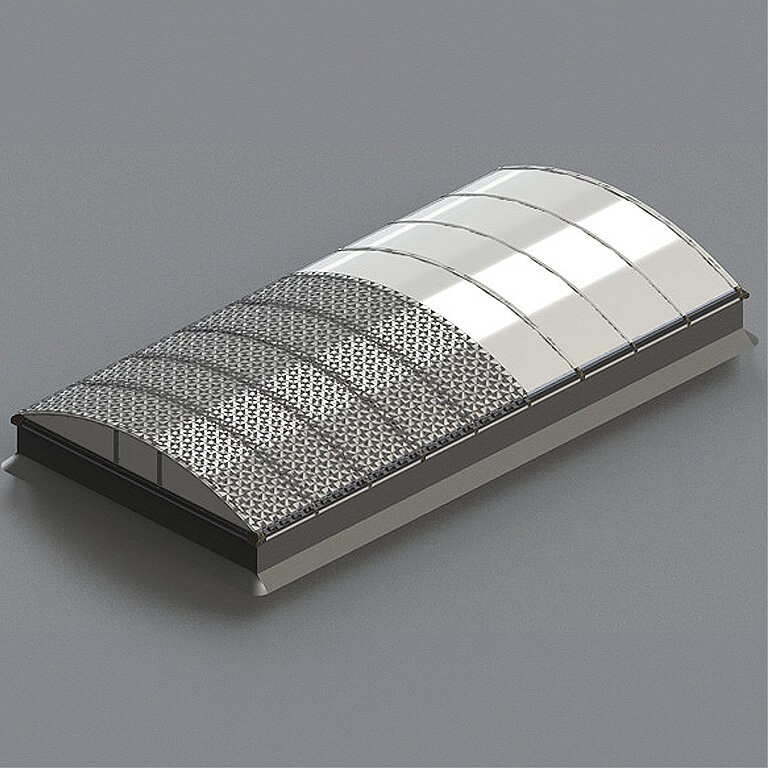

In allen gewünschten RAL-Beschichtungen erhältliches Rasterblech - permanent durchsturzsicher und zuverlässiger Schutz vor Hagel sowie UV-Einstrahlung

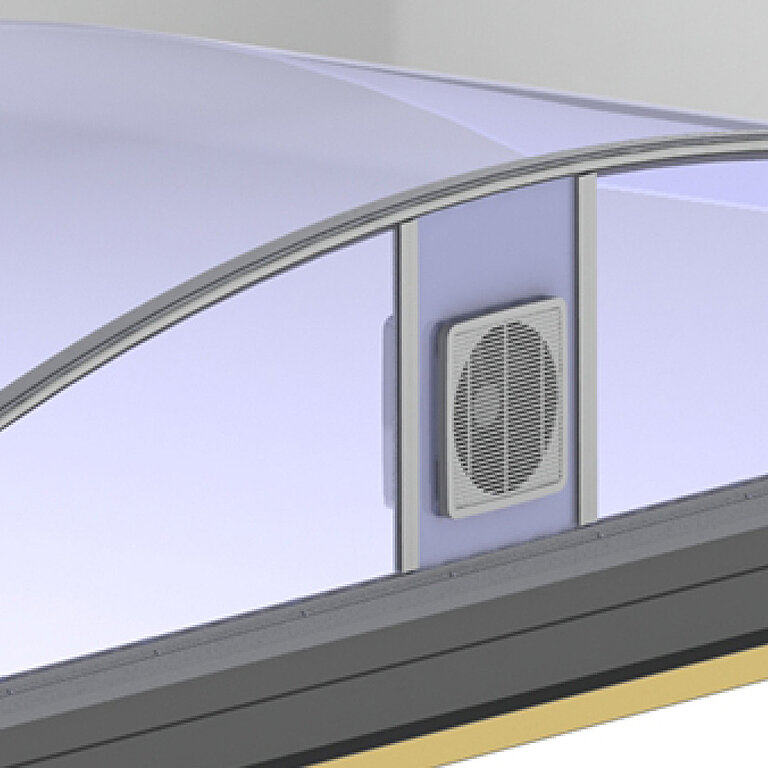

Alle Ventilatoren verfügen über eine elektrische Verschlussklappe; der Einbau richtet sich nach Lichtbandbreite, Einbaulage und Neigung des Firstreiters

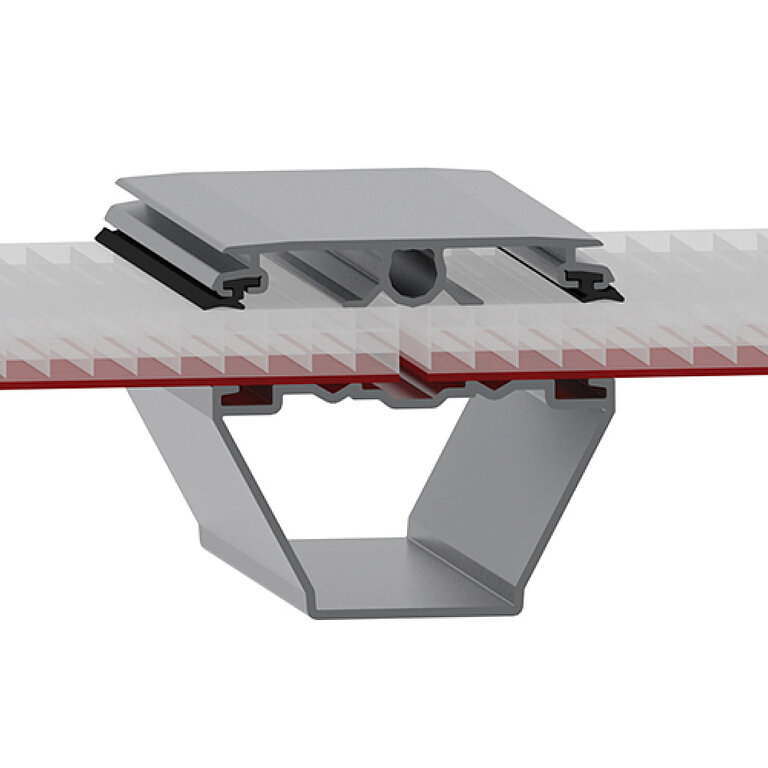

Die Verglasung erfüllt die Anforderungen an harte Bedachung (Broof(t1)) und kann optional als ausschmelzbare Fläche ausgeführt werden

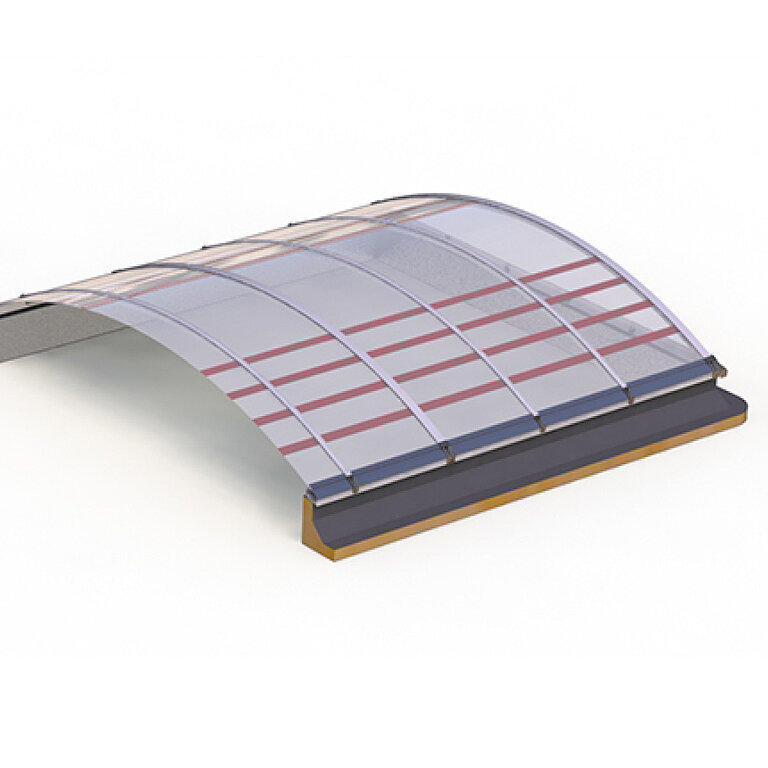

Integrierte Sicherheitszone im unteren Verglasungsbereich in dezenter Optik für permanente Durchsturzsicherheit
Rauchdicht und nicht brennbar (A1), besteht aus einem Aufbau mit 2 mm Alu / PC 10 / 2 mm Alu und dient der Unterteilung von Rauchabschnitten, indem das PC der Lichtbandverglasung ausschmilzt und die Abschottung den Bereich weiterhin begrenzt

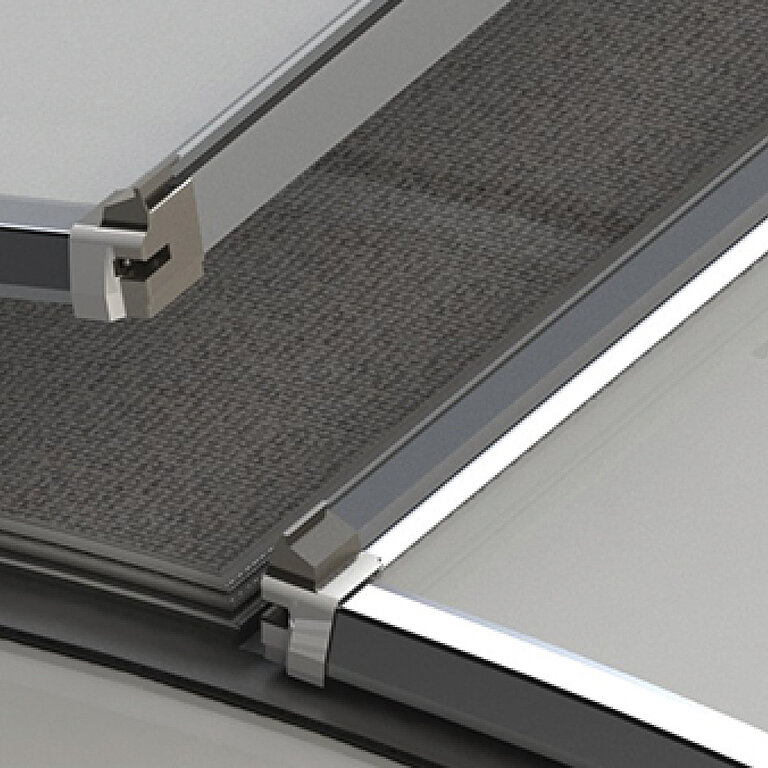

Integration in die Klappensysteme zum Schutz vor Insekten bei geöffneten Klappen

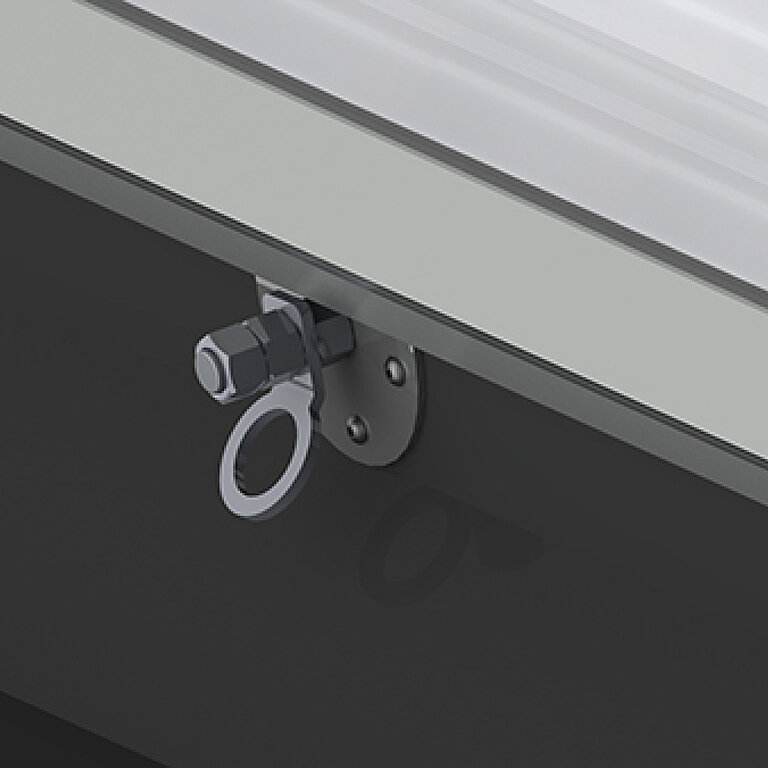

Anschlagpunkt für Personenschutzausrüstung direkt an der LAMILUX Lichtbandzarge – Befestigung für Karabiner mit Auffanggurt (EN 361) und Auffangsystem (EN 363), ausgelegt für bis zu drei Personen
Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen
In allen gewünschten RAL-Beschichtungen erhältliches Rasterblech - permanent durchsturzsicher und zuverlässiger Schutz vor Hagel sowie UV-Einstrahlung
Alle Ventilatoren verfügen über eine elektrische Verschlussklappe; der Einbau richtet sich nach Lichtbandbreite, Einbaulage und Neigung des Firstreiters
Die Verglasung erfüllt die Anforderungen an harte Bedachung (Broof(t1)) und kann optional als ausschmelzbare Fläche ausgeführt werden
Integrierte Sicherheitszone im unteren Verglasungsbereich in dezenter Optik für permanente Durchsturzsicherheit
Rauchdicht und nicht brennbar (A1), besteht aus einem Aufbau mit 2 mm Alu / PC 10 / 2 mm Alu und dient der Unterteilung von Rauchabschnitten, indem das PC der Lichtbandverglasung ausschmilzt und die Abschottung den Bereich weiterhin begrenzt
Integration in die Klappensysteme zum Schutz vor Insekten bei geöffneten Klappen
Anschlagpunkt für Personenschutzausrüstung direkt an der LAMILUX Lichtbandzarge – Befestigung für Karabiner mit Auffanggurt (EN 361) und Auffangsystem (EN 363), ausgelegt für bis zu drei Personen
Lichtband B – Leistung im besten Licht
Das LAMILUX Lichtband B setzt neue Maßstäbe in der Tageslichtarchitektur von Industrie- und Gewerbebauten. Es kombiniert hervorragende Energieeffizienz mit geprüfter Luftdichtheit und Wärmedämmung, bietet höchste Stabilität selbst bei extremen Wind- und Schneelasten und überzeugt durch zertifizierte Sicherheit im Brandfall. Dank modularer Bauweise, vielfältiger Anwendungsmöglichkeiten und architektonischer Flexibilität ist es die ideale Lösung für Neubau und Sanierung auch mit individuellen Produktanforderungen.
