Energieeffizienz
- Erstes Passivhausstandard zertifizierte Lichtband-System
- Klassifiziert nach Passivhaus-Effizienzklasse phB
- Optimierte U-Werte von 0,95 W/(m²/K)
- Wärmebrückenfreies Gesamtsystem mit knickfreiem Isothermenverlauf
Stabilität
- Erstes Lichtband mit testierter Wasserdichtheit unter Starkregen und Sturm in (DRI 3,0 m²/s)
- Bemessungsschneelast bis 4,4 kN/m² nach Eurocode
- Hagelwiderstandsklasse HW5 durch GFUP-Verglasung
- Höchste Stabilität der Klappensysteme selbst im geöffneten Zustand
Sicherheit
- Nachgewiesene Durchbrandsicherheit und harte Bedachung Broof(t1)
- Geprüfte Ausschmelzbarkeit der Verglasung nach DIN 18230-1
- Durchsturzsicherheit beim Einbau sowie als dauerhafte Lösung
- Europäische Technische Zulassung (ETA) und Allgemeine bauaufsichtliche Zulassung (abZ)
Anwendung
- Optimal für anspruchsvolle Industrie-, Gewerbe- und Sonderbauten
- Gesteigerte Energieeffizienz für Großhallen
- Effiziente Montage und Wartung durch LAMILUX
- Ideal für Neubauten sowie Sanierungsprojekte
Design
- Bogenförmige Konstruktion mit architektonischem Anspruch
- Modulares Gesamtsystem mit abgestimmten Einzelkomponenten
- Farbgebung der Stahlblechzargen und Aluminiumprofile nach RAL
- Nachhaltiges Design testiert durch Umweltproduktdeklarationen
Rahmenkennwerte des Lichtband B Passivhaus
| Rahmen-Kennwerte | Rahmenbreite bf mm | Rahmen-U-Wert Uf W/(m² K) | Glasrand-Ψ-Wert Ψg W/(m K) | Temperaturfaktor fRsi=0,25 [-] |
| Oben(to) | 82 | 1,65 | -0,006 | 0,70 |
| Seite(s) | 118 | 2,10 | -0,001 | 0,70 |
| Unten(bo) | 82 | 1,65 | -0,006 | 0,70 |
| Pfosten(m01) Stoßsprosse | 60 | 0,81 | 0,003 | 0,74 |
| Pfosten(m02) Feldsprosse | 38 | 0,88 | 0,002 | 0,75 |
| Abstandhalter: - | Sekundär Dichtung: - |
Technische Details des LAMILUX Lichtband B Passivhaus
Wirkung: Durch eine unterhalb der Glasleiste integrierte Federung im Einbaurahmen (DMR-Feder) ist die Verglasung spannungsoptimiert gelagert. Dadurch wird sie auch unter Belastung mit einer definierten Haltekraft in ihrer Lage gesichert.
Nutzen: Die Verglasungen bleiben in allen Situationen spannungsoptimiert und sind bestens gesichert, da die einwirkenden Lasten optimal abgefedert und vom Einspannrahmen aufgenommen werden.
Schutz bei starken Windbelastungen
- Hohe Stabilität der Klappen auch im geöffneten Zustand
- Noch bessere Verankerung der Polycarbonatverglasung
- Weiterer Schutz der Flügelsysteme durch federnd gelagerte Multigelenktraversen
Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen: Ein optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung.
Sicherheit im Detail
- Die Verglasung ist dicht und formschlüssig mit den Deckleisten und den Tragsprossen verbunden.
- Die Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten.
- Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht.

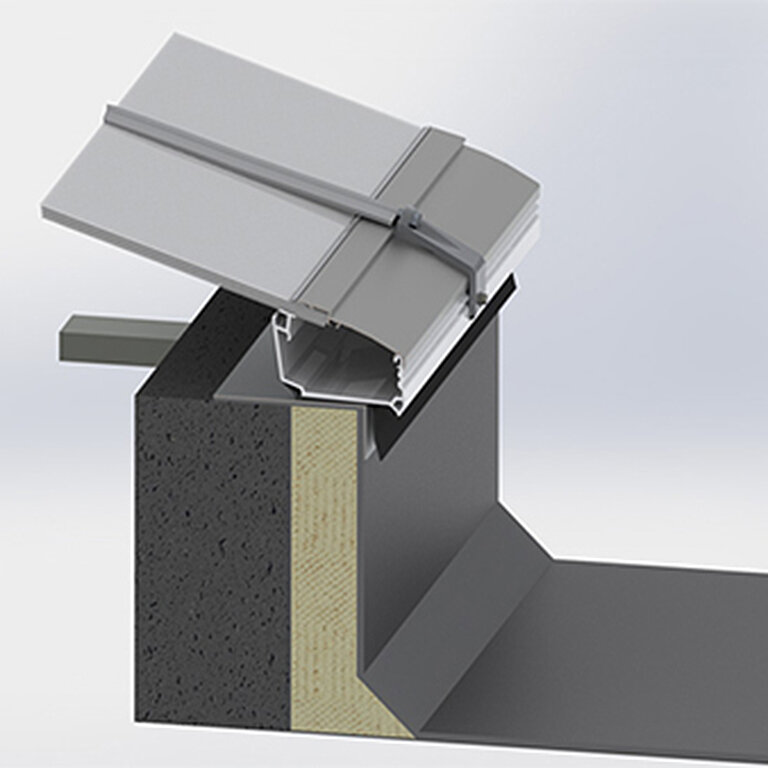

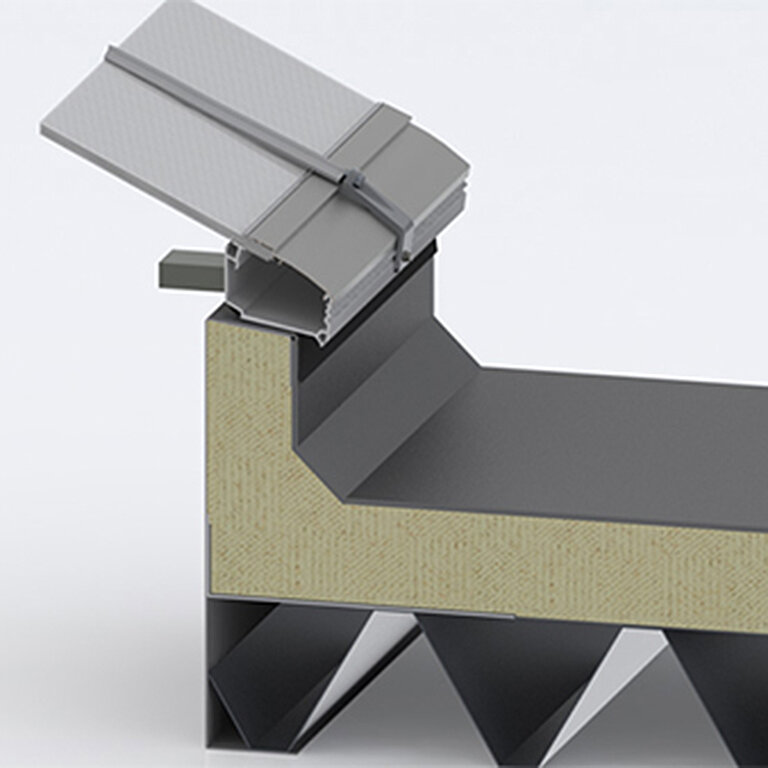

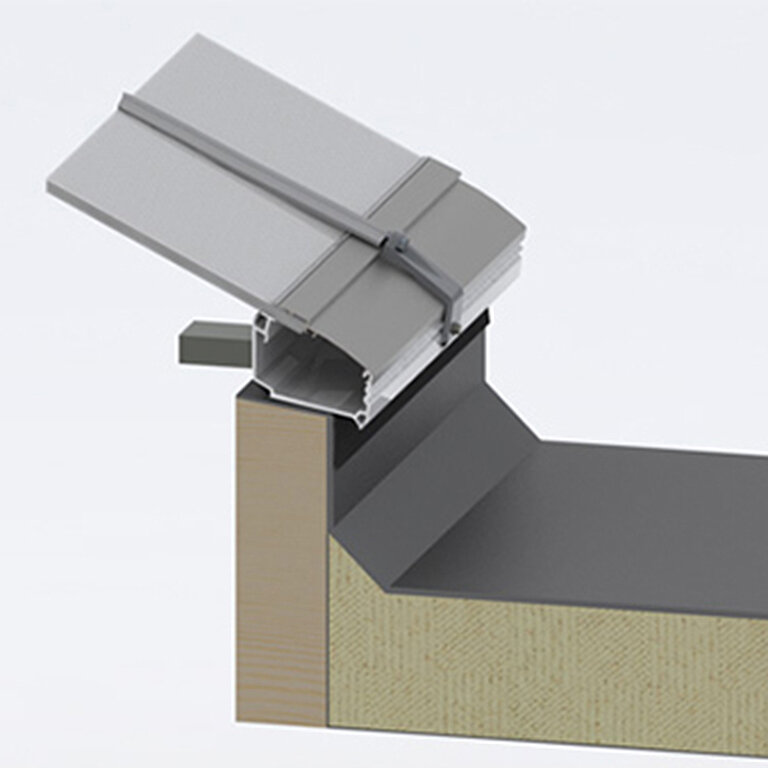

Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur“ zur Dachaußenseite zu brennen.
Der Lineare Durchbrandschutz ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essenzielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der im Falle eines Brandes an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.
LDS - ausgeklügelte Brandschutztechnik
- Die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen wird gemäß den Bestimmungen der DIN 18232-4 verhindert. Weitere Details finden Sie in unserer interaktiven Planungshilfe.
- Patentierte Technologie
- Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig
Optimierte Isothermenverläufe
Beim LAMILUX Lichtband B verläuft die 10°C-Isotherme beständig in der Konstruktion. Unsere Garantie: ein erheblich minimiertes Risiko eines Tauwasserausfalls (Kondensatbildung) an den Innenseiten der Konstruktion.
Die umfangreiche Wärmeschutztechnologie in der gesamten Konstruktion sorgt für die besten Uw-Werte eines europaweit zugelassenen Lichtbandes. Die Energieeffizienzeigenschaften sind geprüft und gemäß ETAG 010 nachgewiesen. Damit ist die gleichmäßige Dämmeigenschaft im Bereich der Profile des Lichtbandsystems dokumentiert. Eine Berechnung der Uw-Werte erfolgt im Auftragsfall kostenneutral und wird mit dem Qualitätszertifikat bestätigt.
Energieeffizienz neu definiert
Mit dem weltweit ersten passivhauszertifizierten Lichtband setzt LAMILUX einen Meilenstein in der Tageslichtarchitektur. Die unabhängige Zertifizierung bestätigt nicht nur die herausragende Wärmedämmung und Energieeffizienz des Systems, sondern macht das Lichtband B zu einem entscheidenden Baustein für nachhaltige Gebäudeplanung.
In Zeiten steigender Anforderungen an Klimaschutz und Ressourcenschonung bietet das LAMILUX Lichtband B eine zukunftsweisende Lösung: Es reduziert Heiz- und Kühlkosten spürbar, senkt den Energiebedarf eines Gebäudes und trägt so aktiv zur CO₂-Einsparung bei. Damit leistet LAMILUX einen wertvollen Beitrag für eine Bauweise, die nicht nur den heutigen, sondern auch den kommenden Generationen gerecht wird.
Starten Sie Ihr Projekt mit dem Lichtband B Passivhaus
Zubehör für das LAMILUX Lichtband B Passivhaus
Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen
Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen
Mehr Licht, weniger Energie – dank Lichtband B Passivhaus
Das LAMILUX Lichtband B Passivhaus vereint architektonische Freiheit mit maximaler Energieeffizienz. Es bringt großflächig natürliches Tageslicht in Gebäude, senkt dauerhaft Betriebskosten und verbessert das Raumklima spürbar. Ob Industriegebäude, Großhalle oder Sonderbau – überall dort, wo Nachhaltigkeit und Komfort Hand in Hand gehen sollen, setzt das passivhauszertifizierte Lichtband neue Standards.
