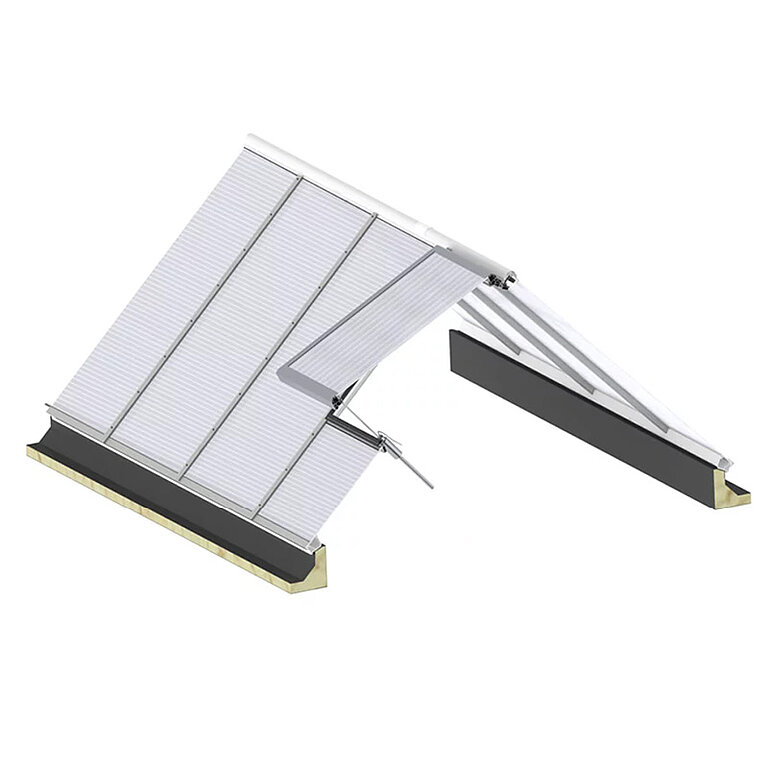

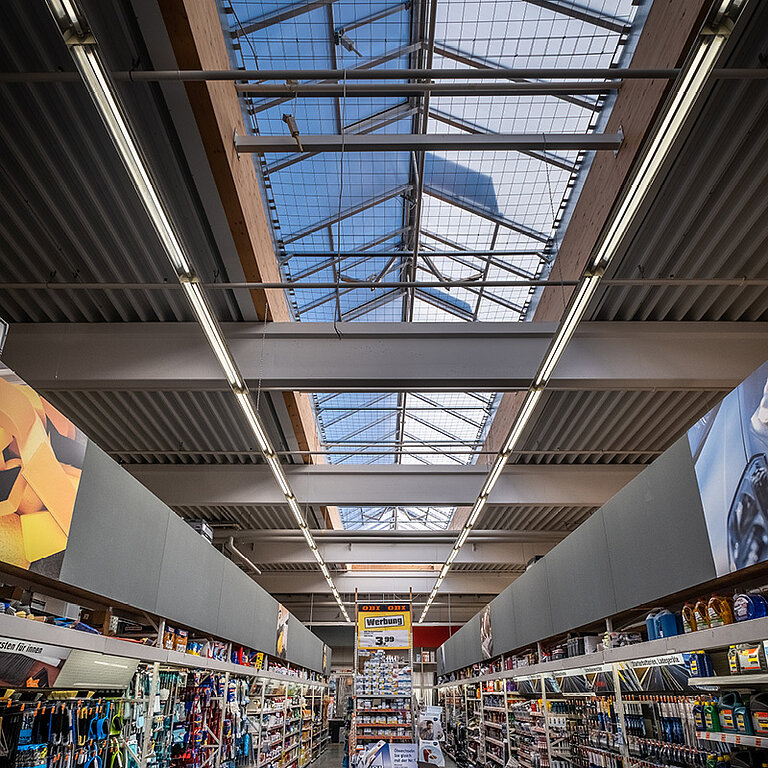

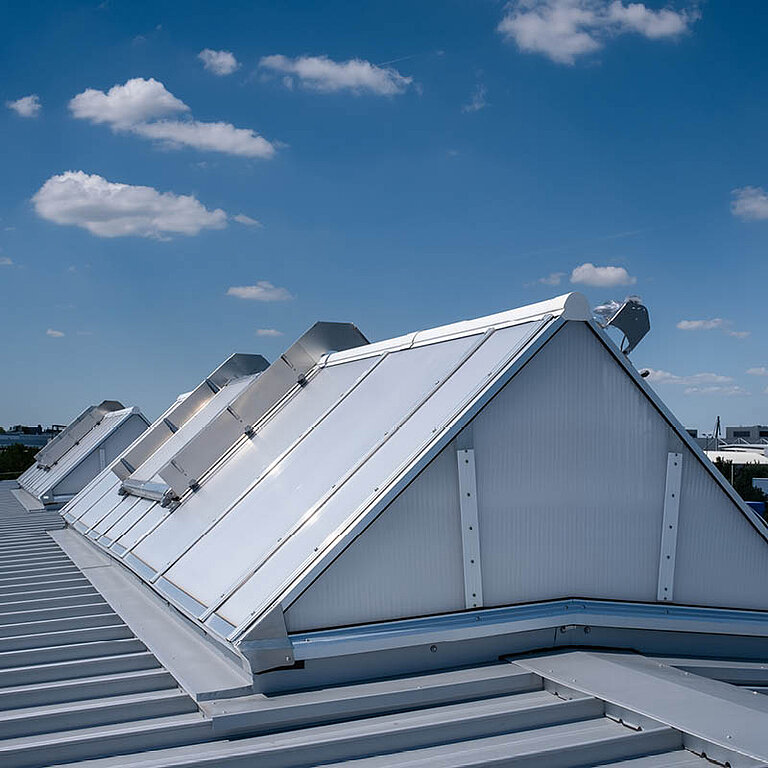

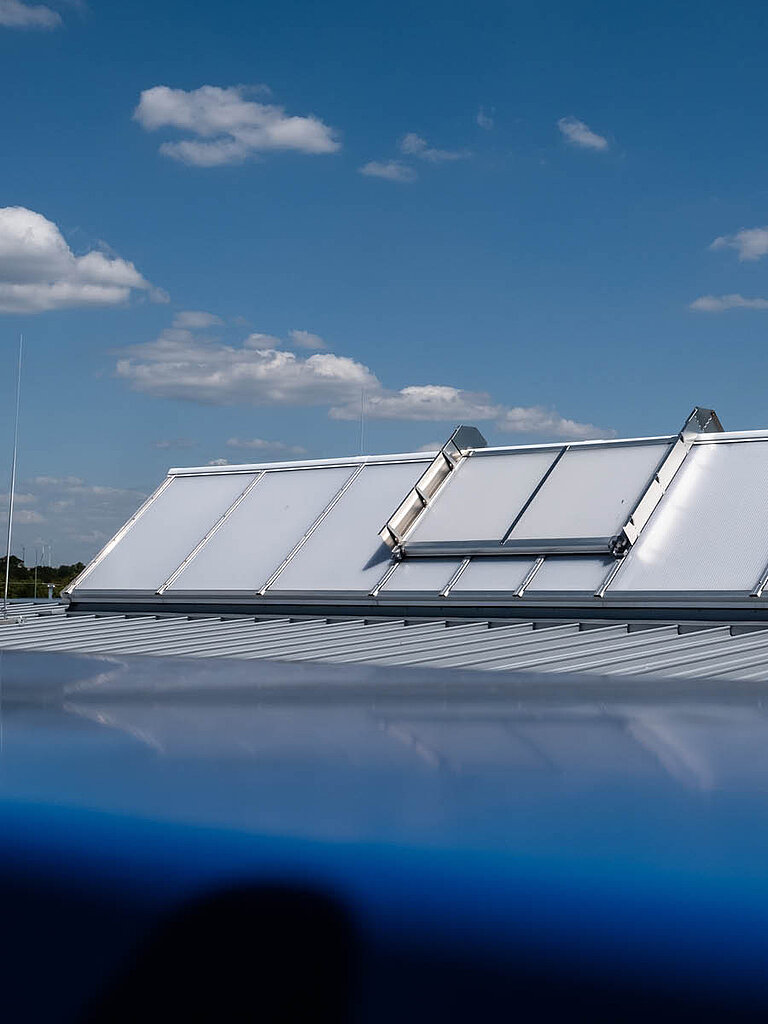

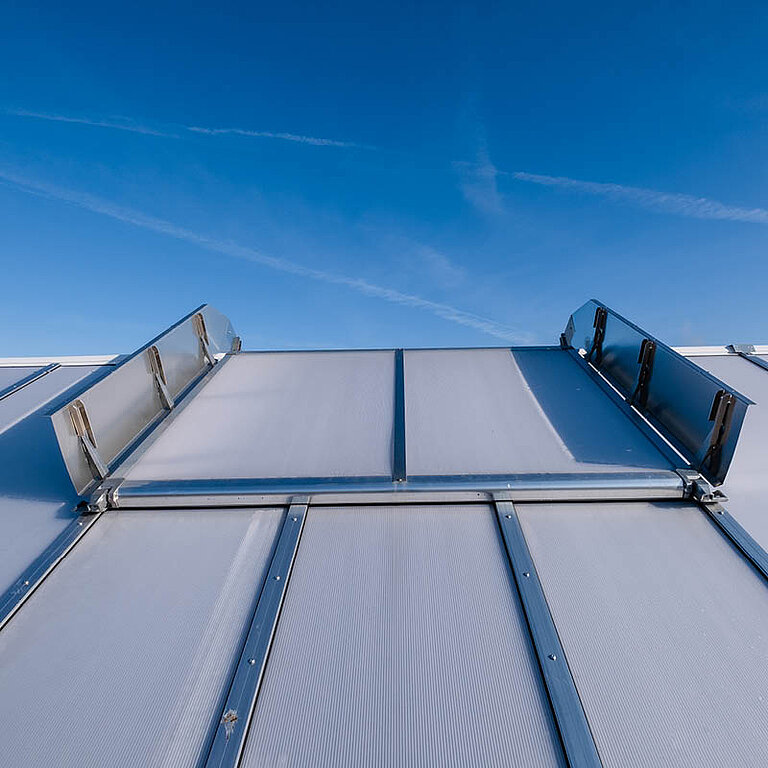

Lichtband Satteldachform

(30° Neigung der Verglasungsfläche)

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

(45° Neigung der Verglasungsfläche)

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

(Auf der 60° Nordlicht-Seite)

*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

Wirkung: In Zonen, die aus mehreren Materialien in Hybridbauweise bestehen, finden sich im First steife, elastische und semielastische Bereiche. Neben Klemmverbindungen und statischen Verhakung werden die Bauteile beispielsweise auch durch Reibverschlüsse miteinander verbunden. So entsteht eine elastische und gleichzeitig beständig formschlüssige Konstruktion.

Nutzen: Bei vertikal und horizontal wirkenden Druck- und Spannbelastungen wird sowohl ein zu starkes Auseinanderdriften als auch Zusammenschieben der Bauteile verhindert, sodass sie innerhalb definierter Bewegungs- und Verschiebungstoleranzen verbunden bleiben. Auch bei starken Wind- und Schneelasten bleibt das Lichtbandsystem verwindungsstabil und somit dicht und sicher.

• Flexibler Kraft- und Spannungsausgleich
• Formschlüssige Verbindung des Firstbereichs aus elastischen, steifen und semielastischen Zonen
• Bionisches Konstruktionsprinzip durch integrative Form- und Funktionsgestaltung
• Lichtbandsystem hält sehr starken Wind- und Schneelasten stand

Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen:

• Optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung

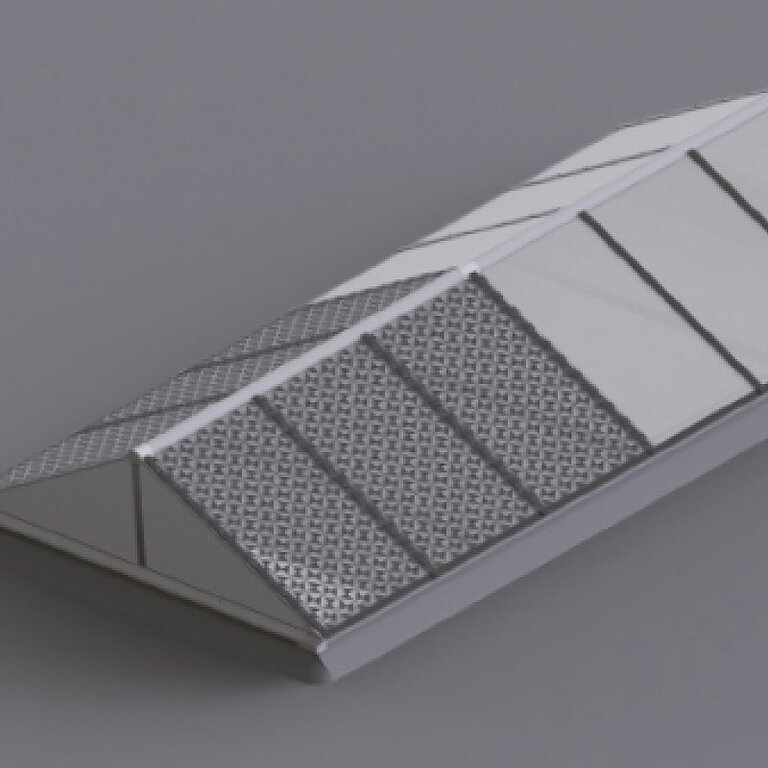

• Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten
• Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht

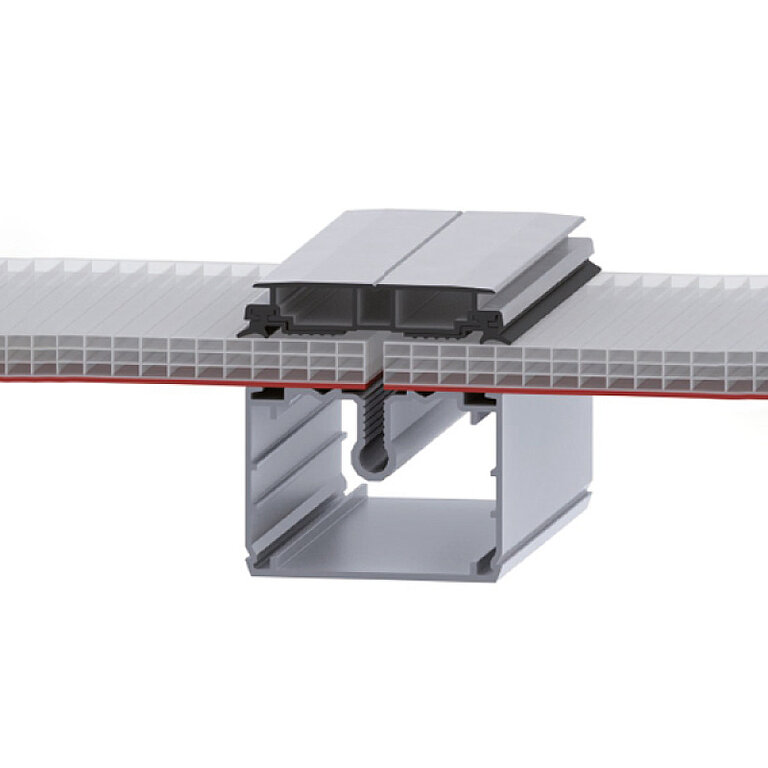

Wirkung: Der Isotherme Lastkonverter (ITL) führt die Traglast des Lichtbandes gezielt in die Unterkonstruktion des Lichtbandes. Da dadurch das Fußprofil von Lasten und Spannungen befreit wird, kann auf metallisches Material verzichtet und für das Fußprofil hochwertiger Kunststoff mit sehr guten Wärmedämmwerten eingesetzt werden.
Nutzen: Mit der ITL-Technologie garantieren wir optimierte Temperaturverläufe und damit eine geringe Kondensat-Gefahr am Fußprofil des Lichtbandes.

• Herausragende Uf-Werte im Fußprofil und noch bessere Wärmedämmung
• Erhöhte Lastaufnahme des Fußprofils
• Deutlich verringertes Kondensat-Risiko
• Optimierte Falzgrundbelüftung
• Glatte Innenansicht mit weniger Kanten für eine geringere Verschmutzung
• Torsionssteifer Kastenprofilquerschnitt

Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur“ zur Dachaußenseite zu brennen.
Der Lineare Durchbrandschutz (LDS) ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essenzielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der im Falle eines Brandes an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.

• Verhindert die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen gemäß den Bestimmungen der DIN 18232-4
• Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig
• Patentierte Technologie

Optimierte Isothermenverläufe

Beim LAMILUX Lichtband S verläuft die 10°C-Isotherme beständig in der Konstruktion. Unsere Garantie: ein erheblich minimiertes Risiko eines Tauwasserausfalls (Kondensatbildung) an den Innenseiten der Konstruktion.

Die umfangreiche Wärmeschutztechnologie in der gesamten Konstruktion sorgt für die besten Uw-Werte eines europaweit zugelassenen Lichtbandes. Die Energieeffizienzeigenschaften sind geprüft. Damit ist die gleichmäßige Dämmeigenschaft im Bereich der Profile des Lichtbandsystems dokumentiert.
