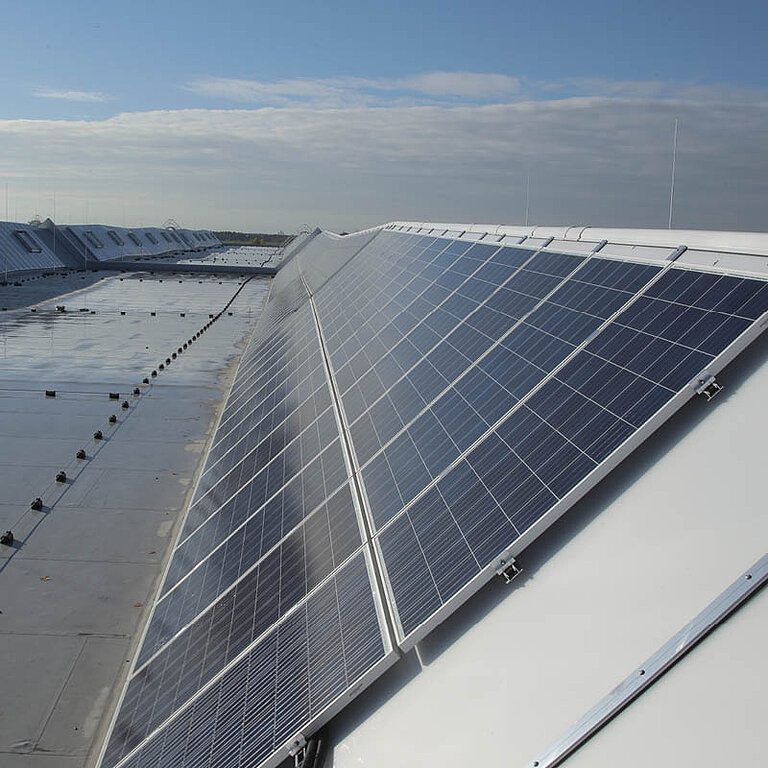

Energieeffizienz
- Kombination von Tageslicht und aktiver Stromerzeugung durch Photovoltaik

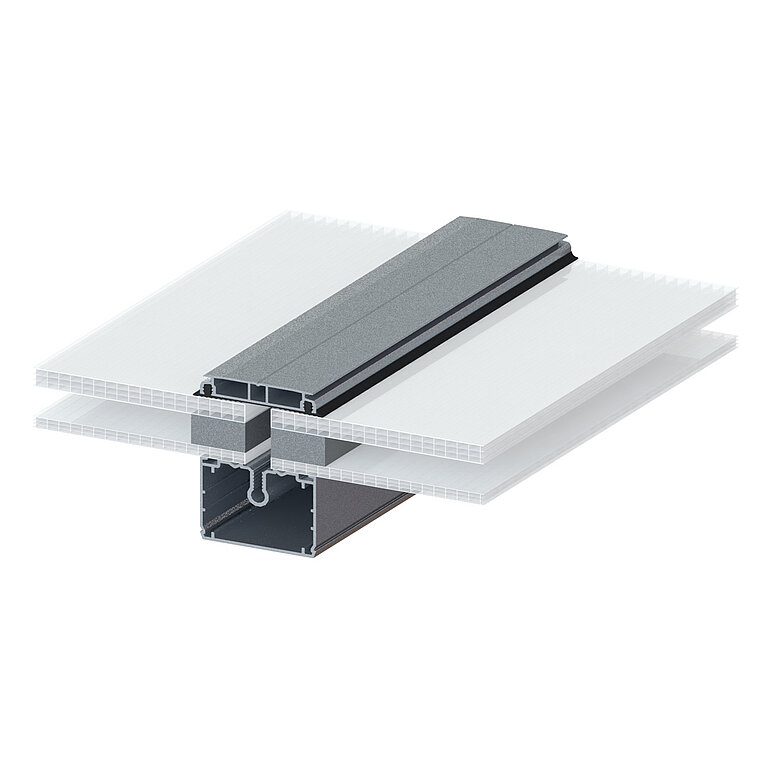

- Höchste Energieeffizienz dank thermisch getrennter Konstruktion
- Kunststoffverglasung mit niedrigen U-Werten bis 1,2 W/(m²K)
- Energieeffiziente natürliche Be- und Entlüftung
Sicherheit
- Linearer Durchbrandschutz zur Verhinderung der Brandweiterleitung
- Einfache Integration von Rauch- und Wärmeabzugsanlagen
- Flexibel kombinierbare Klappensysteme für maximale Rauchabzugsflächen
- Sichere Lagerung der Verglasung dank dynamischer Momentenregelung

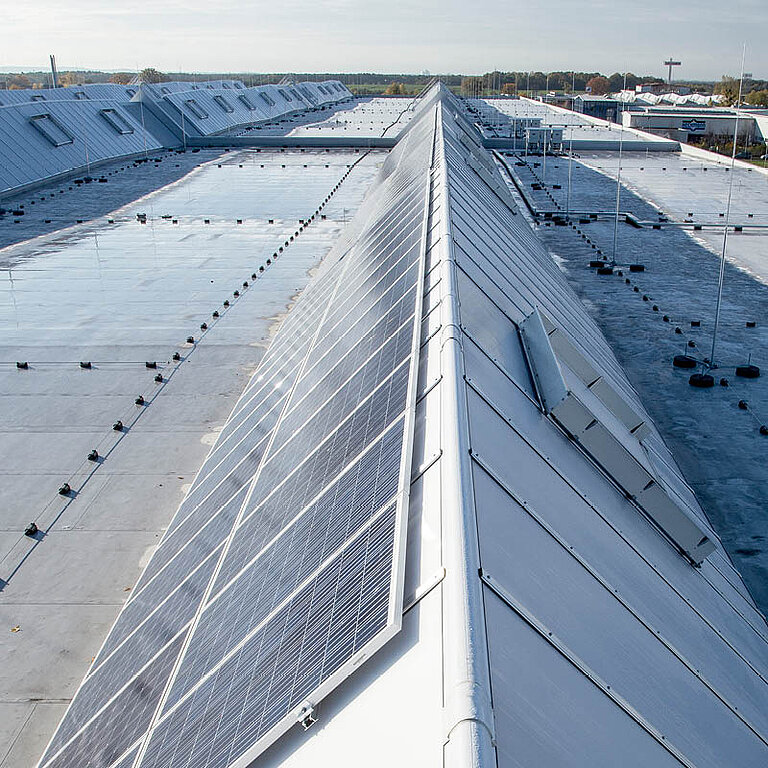

Stabilität
- Erstes Lichtband mit testierter Wasserdichtheit unter Starkregen und Sturm (DRI 3,0 m²/s)
- Innovative Systembauteile zum Widerstand gegen Wind- und Schneelast
- Bionisch Dynamische Spanntechnologie für flexiblen Kraft-Spannungsausgleich
- Absorbierung von Dehnungsunterschieden
Anwendung

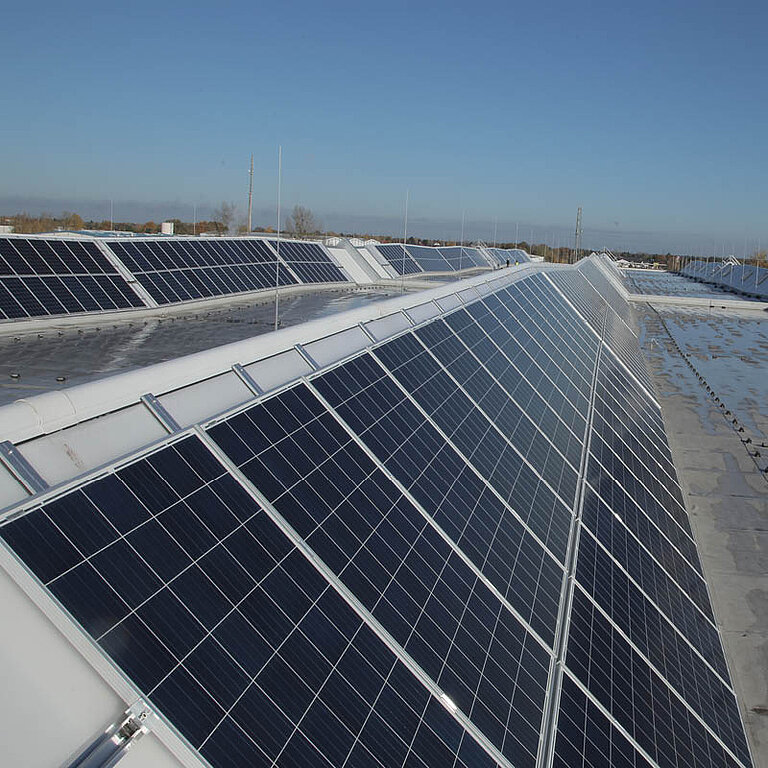

- Ideal für Industriehallen und Produktionsstätten
- Effiziente Montage und Wartung durch LAMILUX
- Optimale Nutzung von Tageslicht zur Beleuchtung und Energiegewinnung
- Flexible Größen für Neubau und Sanierung
Design
- Architektonisch reizvolle Konstruktion als Nordlicht-Shed
- Breites Spektrum an Verglasungsvarianten
- Passgenaues Design für unterschiedlichste Bauvorhaben
- Individuelle Farbgebung nach RAL-Karte

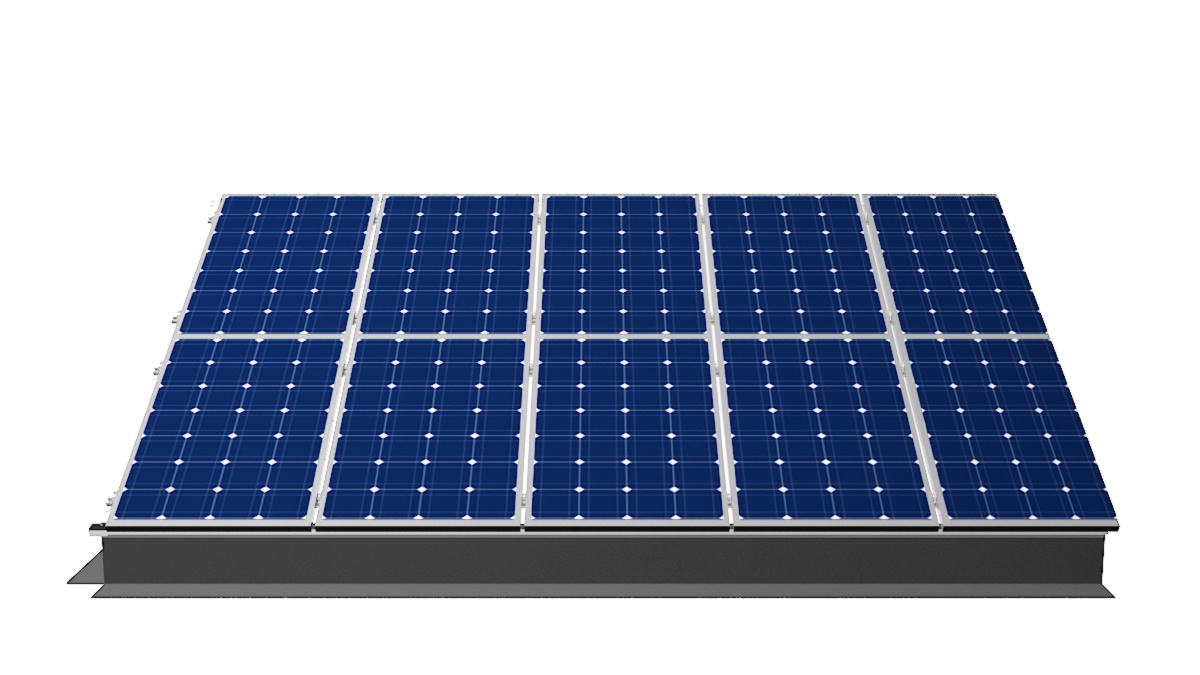

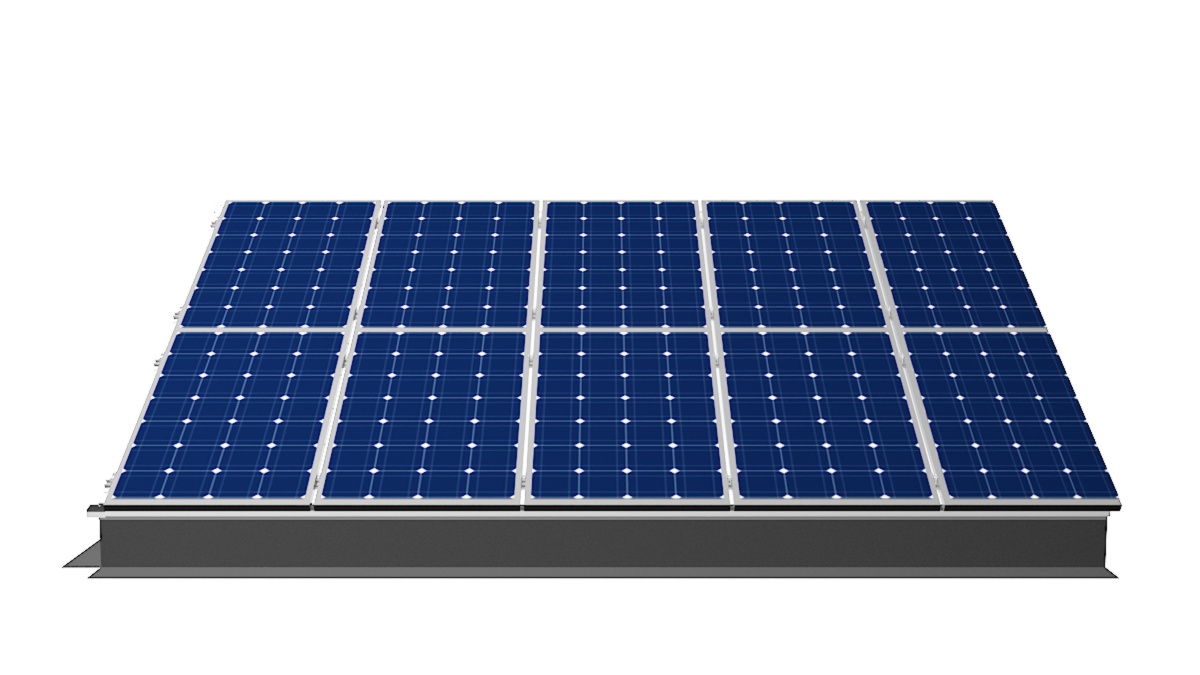

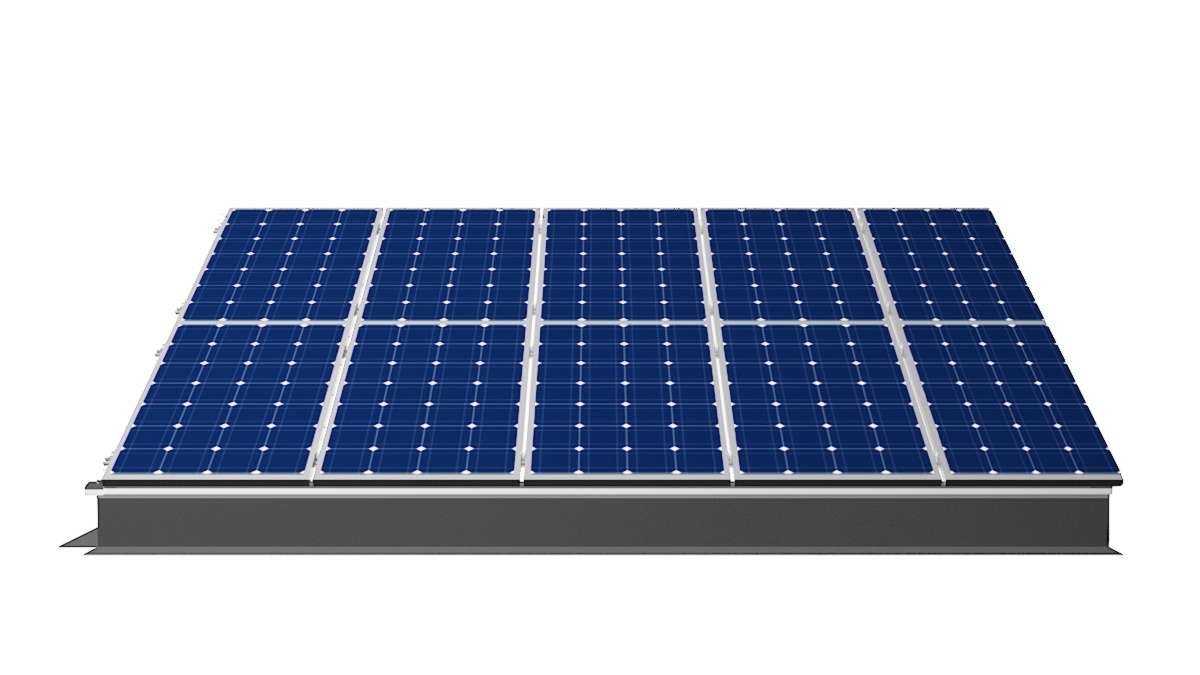

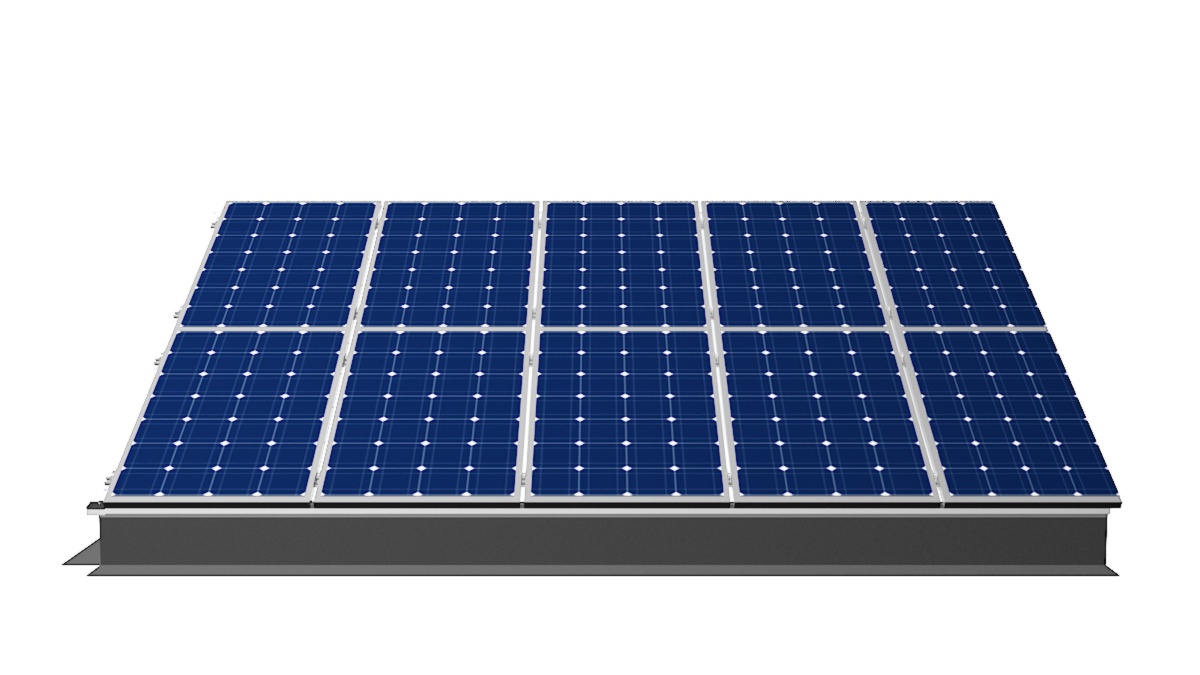

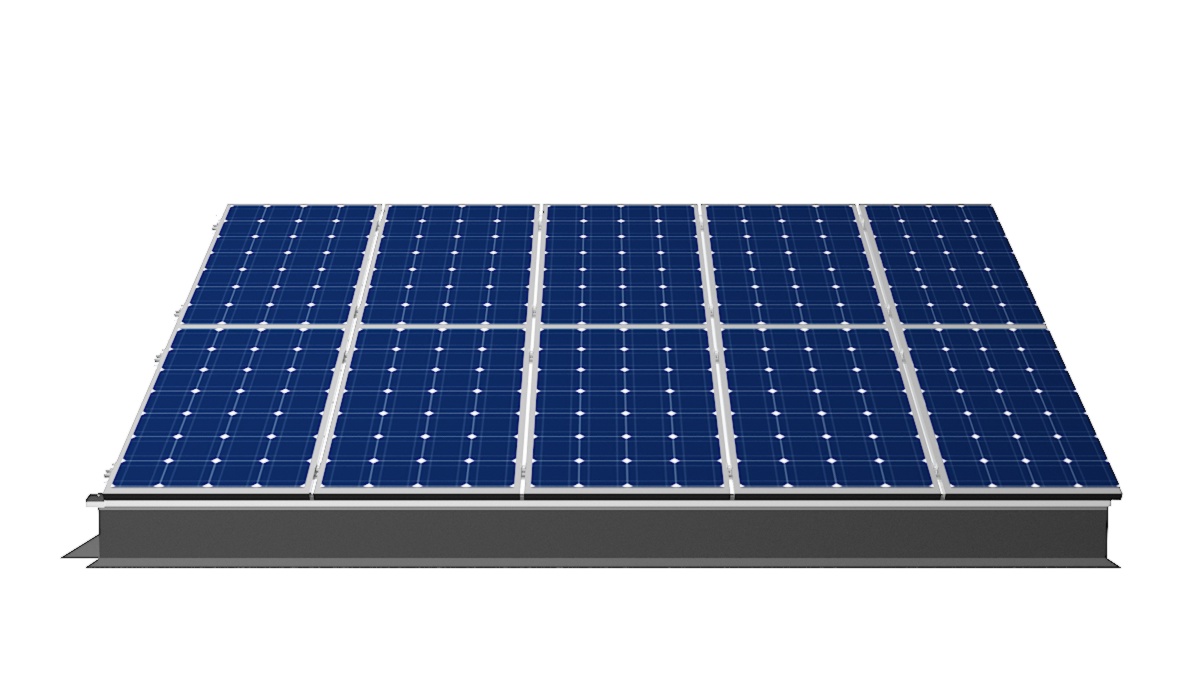

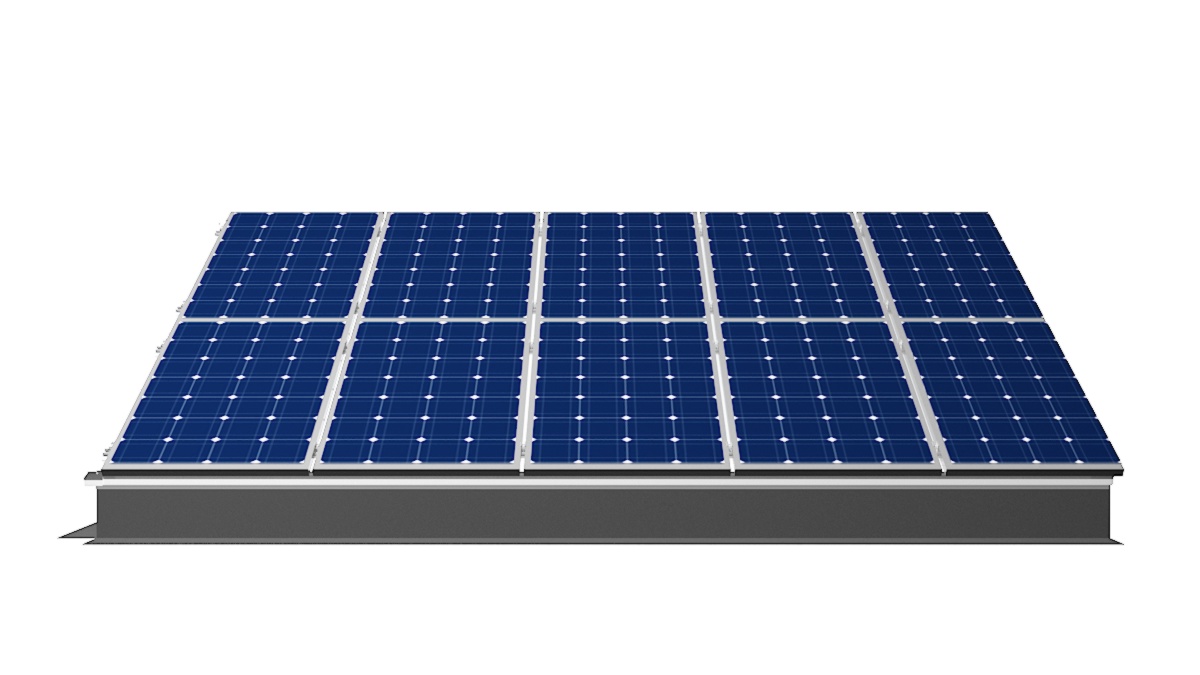

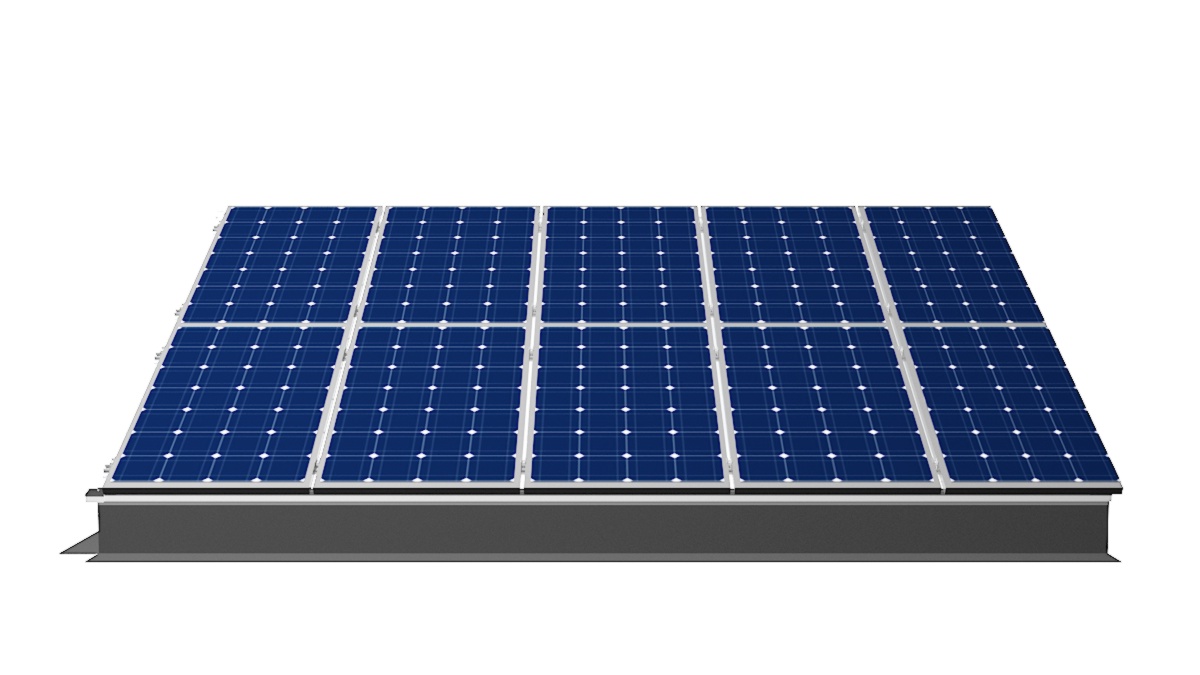

Leistung der Photovoltaik im Lichtband S energyline
| OKD Breite (in m) /OKD Länge (in m) | ||||||
| 6 | 10 | 15 | 20 | 25 | 30 | |
| 1 | 1,50 kWp | 2,25 kWp | 3,00 kWp | 3,75 kWp | 4,50 kWp | |
| 1,75 | 1,50 kWp | 2,50 kWp | 3,75 kWp | 5,00 kWp | 6,25 kWp | |
| 2,2 | 3,00 kWp | 4,50 kWp | 6,00 kWp | 7,50 kWp | 9,00 kWp | |
| 3,4 | 4,50 kWp | 6,75 kWp | 9,00 kWp | 11,25 kWp | 13,50 kWp | |
| 3,7 | 3,00 kWp | 5,00 kWp | 7,50 kWp | 10,00 kWp | 12,50 kWp |
- individuelle Dimensionierung und Leistungsermittlung erfolgt objektbezogen
Doppelte Effizienz für nachhaltige Gebäude

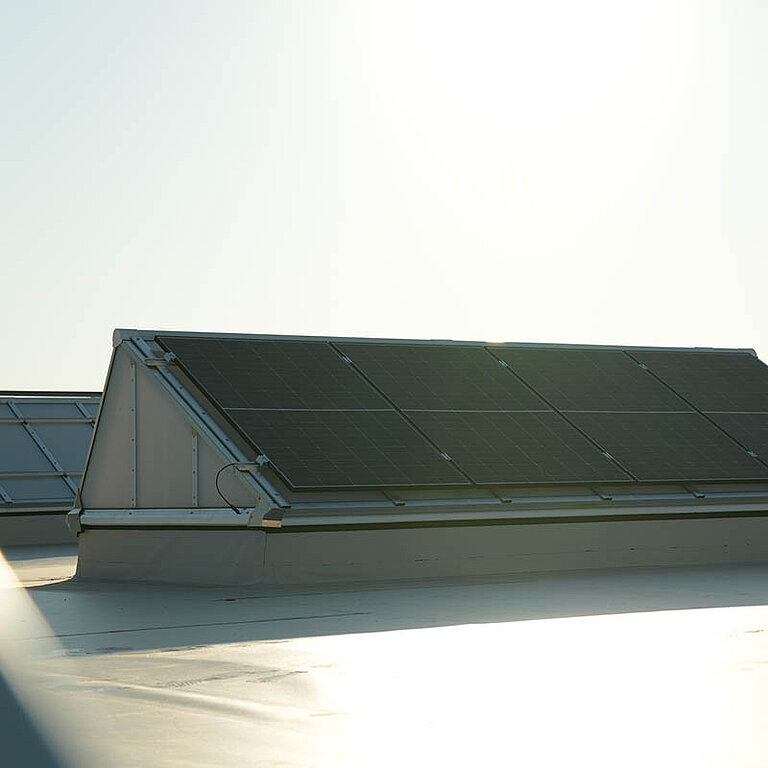

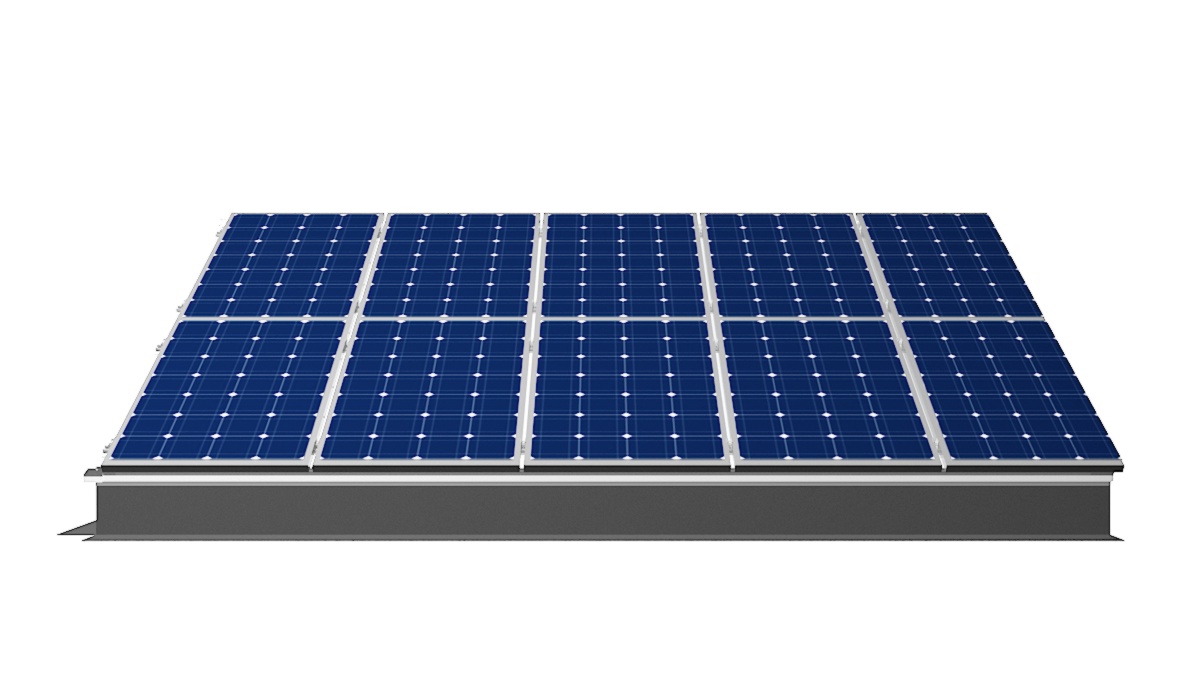

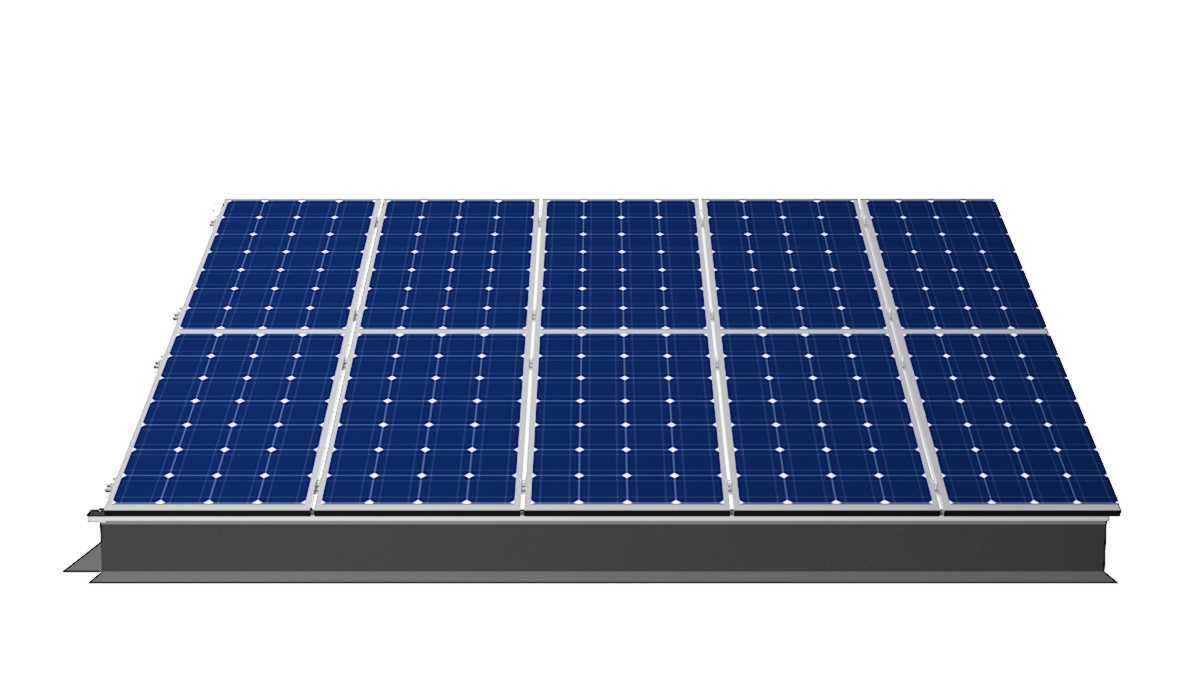

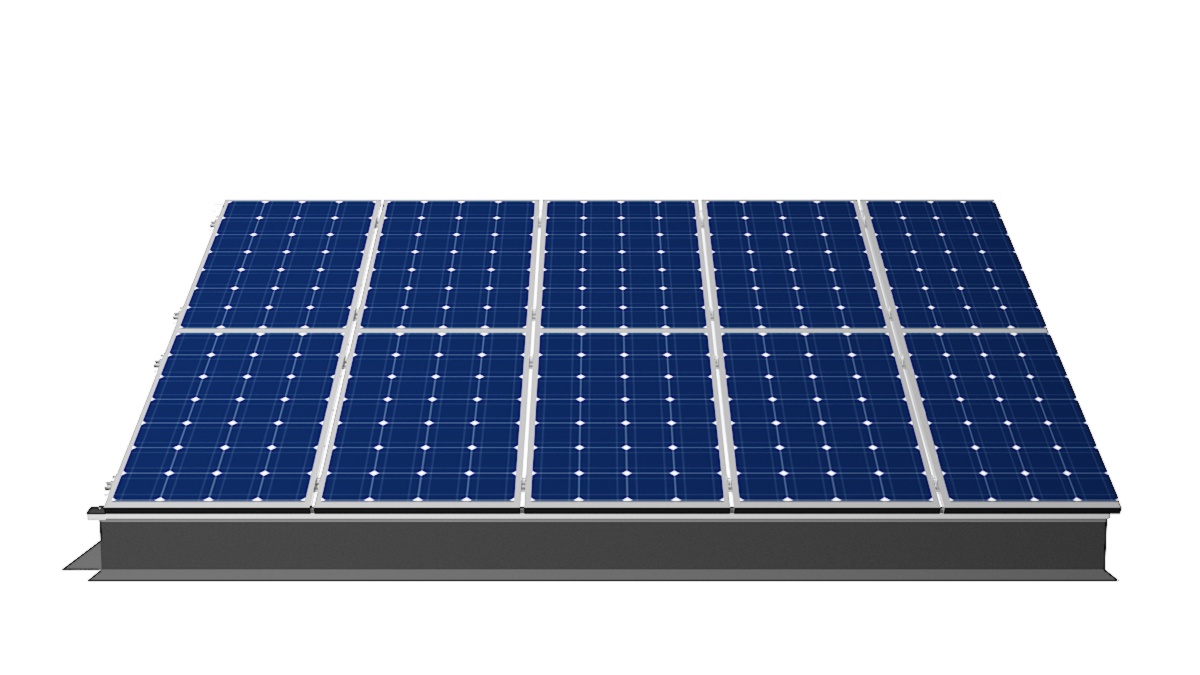

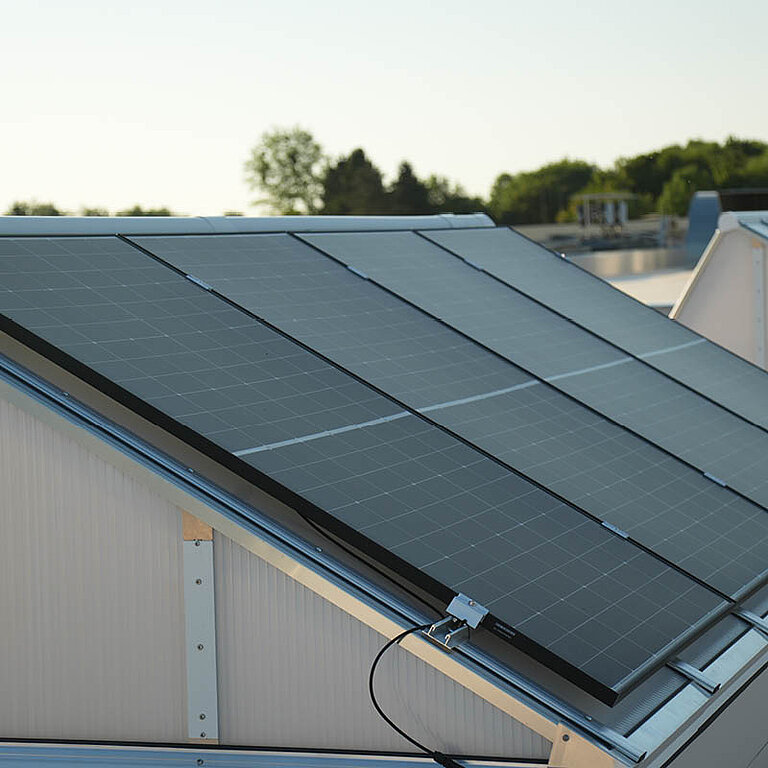

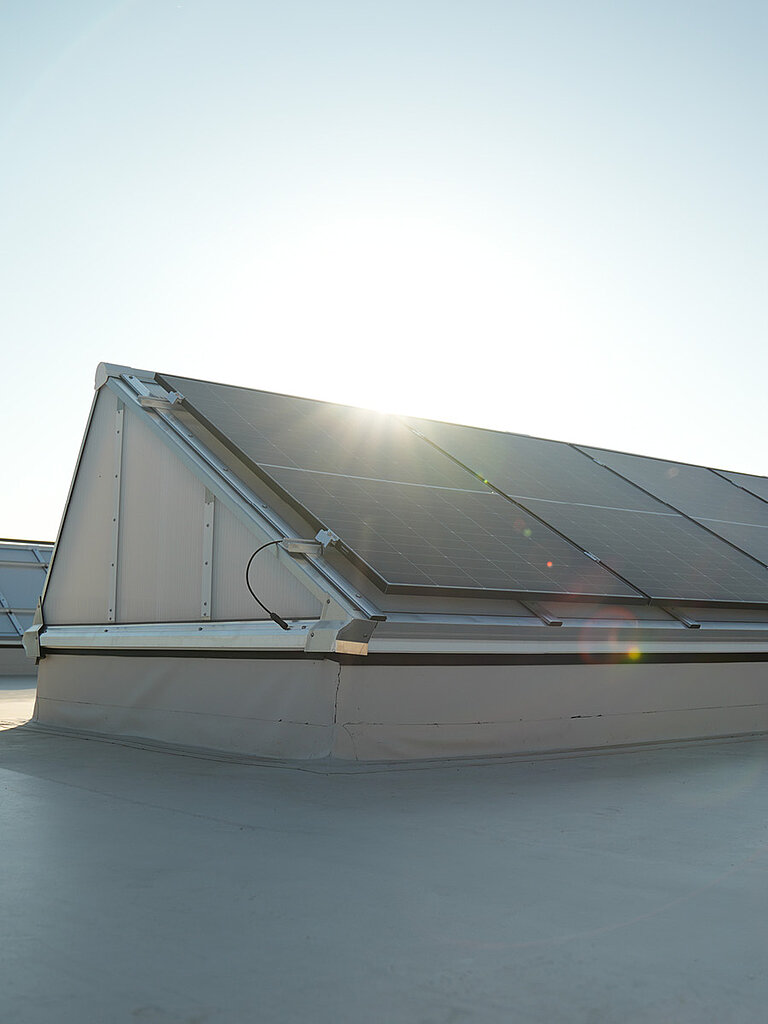

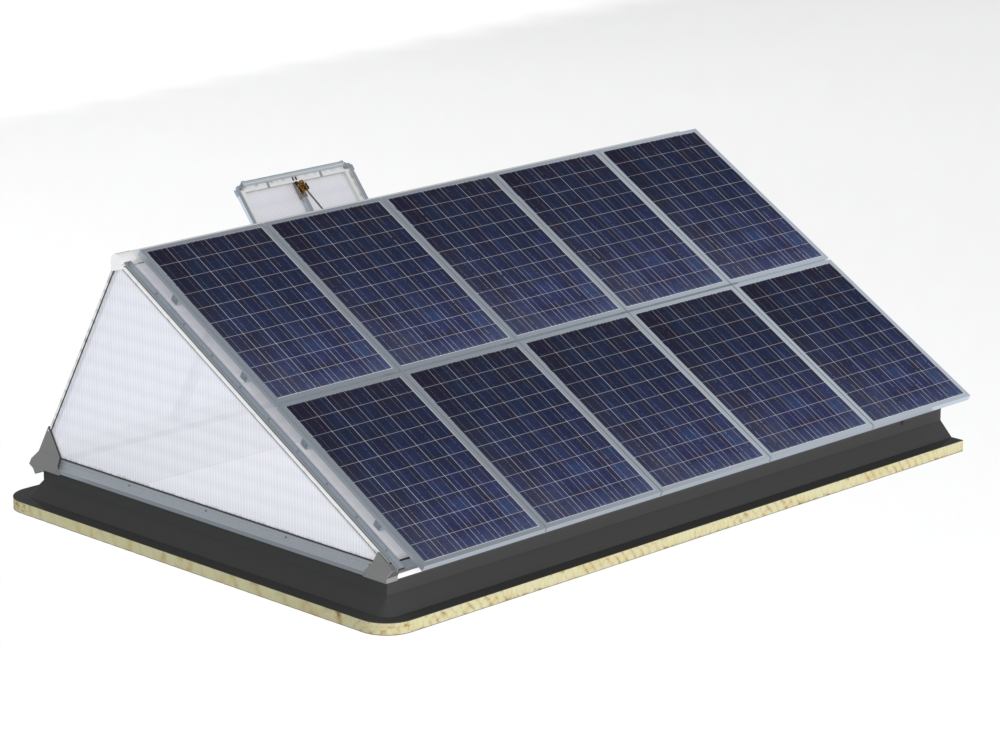

Mit dem LAMILUX Lichtband S energyline verschmilzt Tageslichttechnik mit aktiver Stromerzeugung. Als Sheddach kombiniert es hochwertiges Tageslicht durch die nördliche Verglasung mit photovoltaikbesetzten, lichtundurchlässigen Modulen auf der Südseite – im optimalen Einstrahlwinkel von 30°/60°. So liefert das System nicht nur großzügiges, diffuses Licht ins Gebäude, sondern produziert gleichzeitig Strom und senkt dauerhaft die Energiekosten. Die thermisch getrennte Konstruktion und stabile Ausführung für Wind- und Schneelasten machen das Lichtband zur smarten Zukunftslösung für moderne Industrie- und Verwaltungsbauten. Vor allem durch die Kombination mit Photovoltaik und die flexible Größenanpassung ist das Lichtband S energyline bestens für Sanierungsprojekte geeignet.
Technische Details des Lichtband S energyline

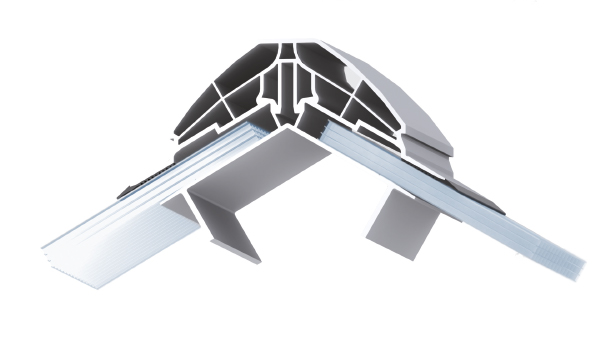

Wirkung: In Zonen, die aus mehreren Materialien in Hybridbauweise bestehen, finden sich im First steife, elastische und semielastische Bereiche. Neben Klemmverbindungen und statischen Verhakung werden die Bauteile beispielsweise auch durch Reibverschlüsse miteinander verbunden. So entsteht eine elastische und gleichzeitig beständig formschlüssige Konstruktion.
Nutzen: Bei vertikal und horizontal wirkenden Druck- und Spannbelastungen wird sowohl ein zu starkes Auseinanderdriften als auch Zusammenschieben der Bauteile verhindert, sodass sie innerhalb definierter Bewegungs- und Verschiebungstoleranzen verbunden bleiben. Auch bei starken Wind- und Schneelasten bleibt das Lichtbandsystem verwindungsstabil und somit dicht und sicher.
- Flexibler Kraft- und Spannungsausgleich
- Formschlüssige Verbindung des Firstbereichs aus elastischen, steifen und semielastischen Zonen
- Bionisches Konstruktionsprinzip durch integrative Form- und Funktionsgestaltung
- Lichtbandsystem hält sehr starken Wind- und Schneelasten stand

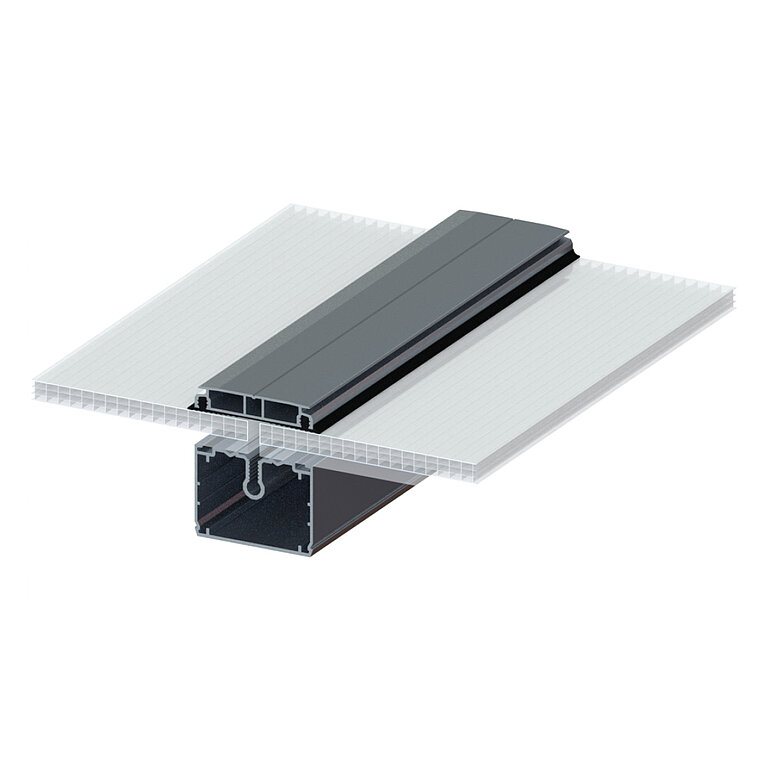

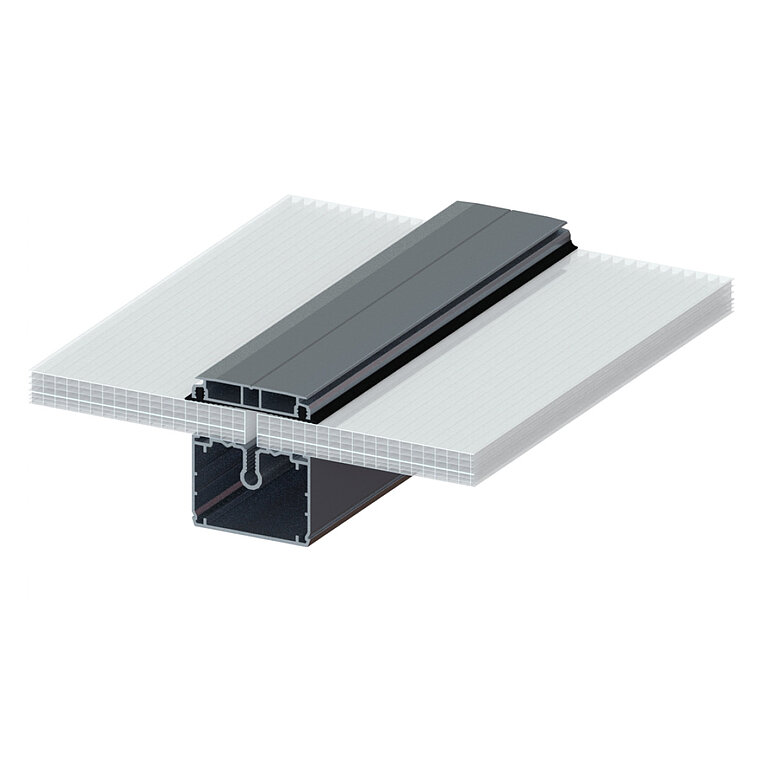

Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen:
- Optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung
- Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten
- Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht
Wirkung: Der Isotherme Lastkonverter (ITL) führt die Traglast des Lichtbandes gezielt in die Unterkonstruktion des Lichtbandes. Da dadurch das Fußprofil von Lasten und Spannungen befreit wird, kann auf metallisches Material verzichtet und für das Fußprofil hochwertiger Kunststoff mit sehr guten Wärmedämmwerten eingesetzt werden.
Nutzen: Mit der ITL-Technologie garantieren wir optimierte Temperaturverläufe und damit eine geringe Kondensat-Gefahr am Fußprofil des Lichtbandes.
- Herausragende Uf-Werte im Fußprofil und noch bessere Wärmedämmung
- Erhöhte Lastaufnahme des Fußprofils
- Deutlich verringertes Kondensat-Risiko
- Optimierte Falzgrundbelüftung
- Glatte Innenansicht mit weniger Kanten für eine geringere Verschmutzung
- Torsionssteifer Kastenprofilquerschnitt

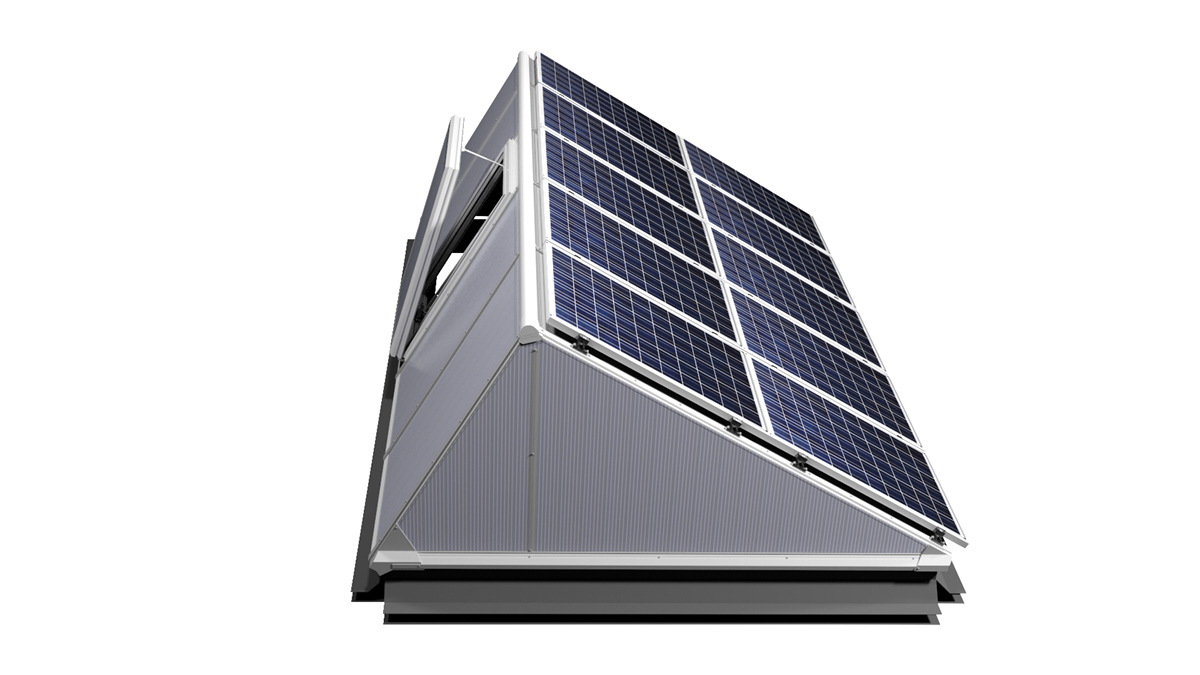

- Integration als Einzelklappe auf der Nordlicht-Seite
- Öffnen und Schließen: manuell oder automatisiert
- Rauchlift Lichtband S als Einzelklappe nach DIN EN 12101-2
- Elektrische Motoren (24 V/230 V) mit Spindelhubantrieb oder pneumatische Antriebsaggregate mit Pneumatikzylinder
- Energieeffiziente Ansteuerung der Klappensysteme für die natürliche Be- und Entlüftung mit Wind- und Regenfühlerset sowie zusätzlichen steuerungstechnischen Komponenten
- Optimale Schlagregendichtheit durch verschweißten Dichtrahmen
- Optimale Dämmwirkung
- Hohe Sicherheit bei der Montage des Lichtbandes, da das separate Verschweißen von Dichtpunkten entfällt
- Garantiert dichtes Abschließen des Klappensystems durch Bautoleranzenausgleich der Ballondichtung
| OKD-Maß (in cm) | Maß x (in cm) | Maß y (in cm) | Öffnungsfläche Ageo (in m²) | aerodynamische wirksame Öffnungsfläche (in m²) |
| 100 | 100 | 53 | 0,53 | 0,32 |
| 100* | 120 | 53 | 0,63 | 0,38 |
| 150 | 100 | 82 | 0,82 | 0,49 |
| 150* | 120 | 82 | 0,97 | 0,58 |
| 200 | 100 | 111 | 1,11 | 0,64 |
| 200 | 120 | 111 | 1,31 | 0,76 |
| 250 | 100 | 140 | 1,40 | 0,80 |
| 250* | 120 | 140 | 1,65 | 0,92 |
| 300 | 100 | 169 | 1,69 | 0,95 |
| 300* | 120 | 169 | 1,99 | 1,09 |

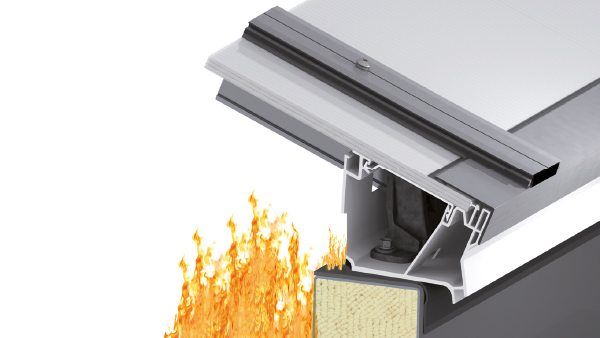

Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur” zur Dachaußenseite zu brennen.

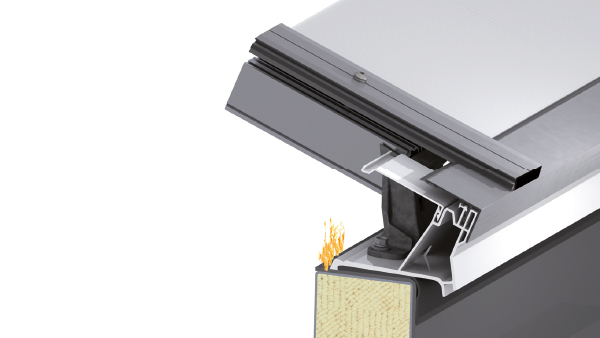

Der Lineare Durchbrandschutz (LDS) ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essenzielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der bei hohen Temperaturen an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.
- Verhindert die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen gemäß den Bestimmungen der DIN 18232-4
- Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig
- Patentierte Technologie
Optimierte Isothermenverläufe
Beim LAMILUX Lichtband S verläuft die 10°C-Isotherme beständig in der Konstruktion. Unsere Garantie: ein erheblich minimiertes Risiko eines Tauwasserausfalls (Kondensatbildung) an den Innenseiten der Konstruktion.
Die umfangreiche Wärmeschutztechnologie in der gesamten Konstruktion sorgt für die besten Uw-Werte eines europaweit zugelassenen Lichtbandes. Die Energieeffizienzeigenschaften sind geprüft. Damit ist die gleichmäßige Dämmeigenschaft im Bereich der Profile des Lichtbandsystems dokumentiert.
Unser Service für Ihr Lichtband S energyline
Zubehör für das LAMILUX Lichtband S energyline

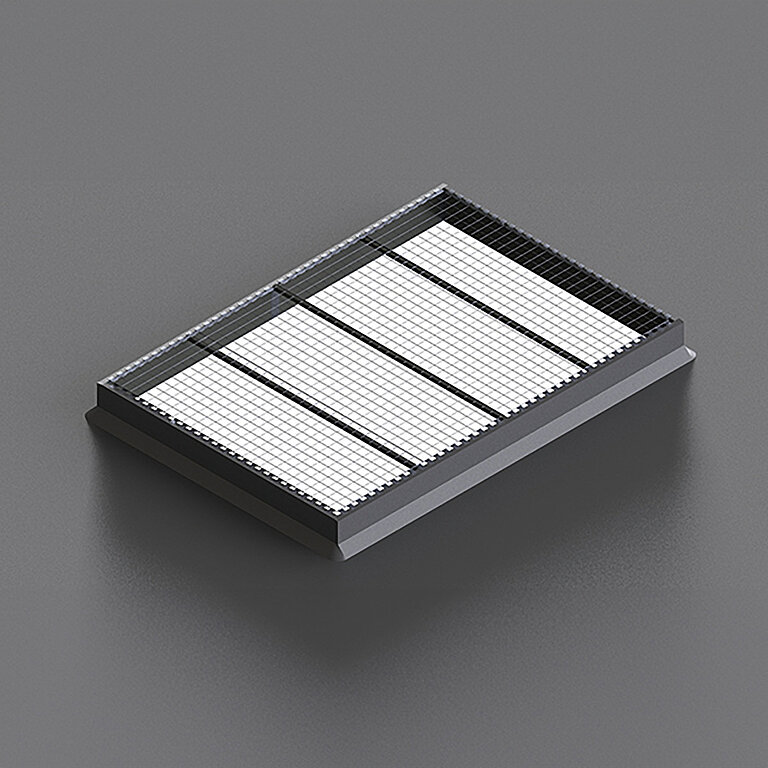

Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen

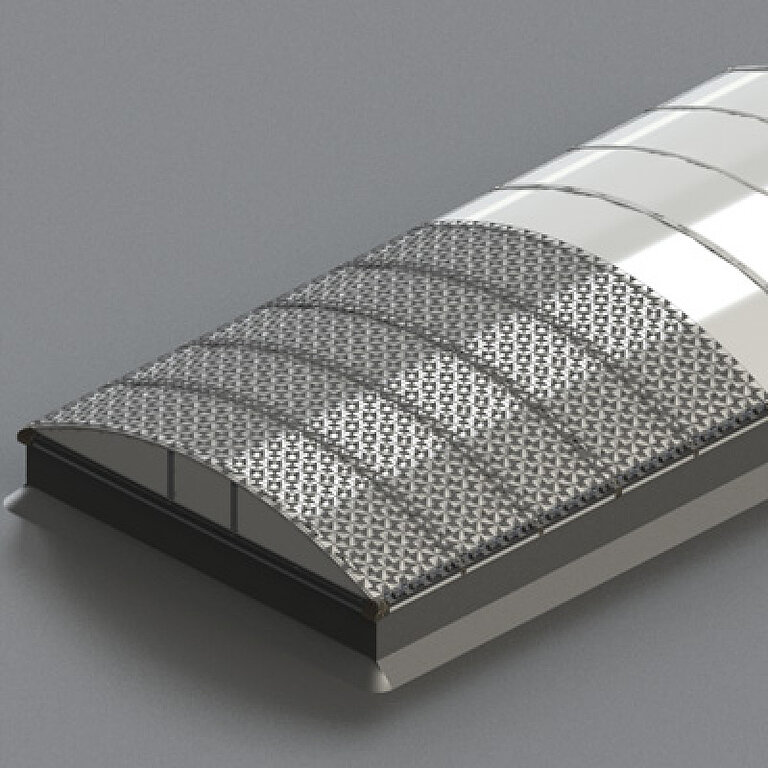

In allen gewünschten RAL-Beschichtungen erhältliches Rasterblech – permanent durchsturzsicher und zuverlässiger Schutz vor Hagel sowie UV-Einstrahlung
Alle Ventilatoren verfügen über eine elektrische Verschlussklappe; der Einbau richtet sich nach Lichtbandbreite, Einbaulage und Neigung des Firstreiters

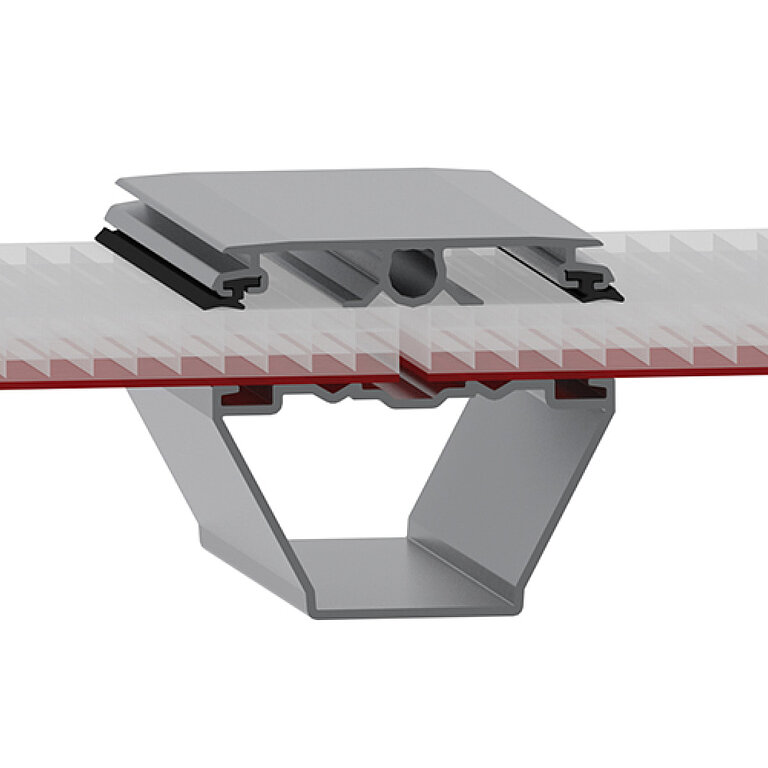

Die Verglasung erfüllt die Anforderungen an harte Bedachung (Broof(t1)) und kann optional als ausschmelzbare Fläche ausgeführt werden

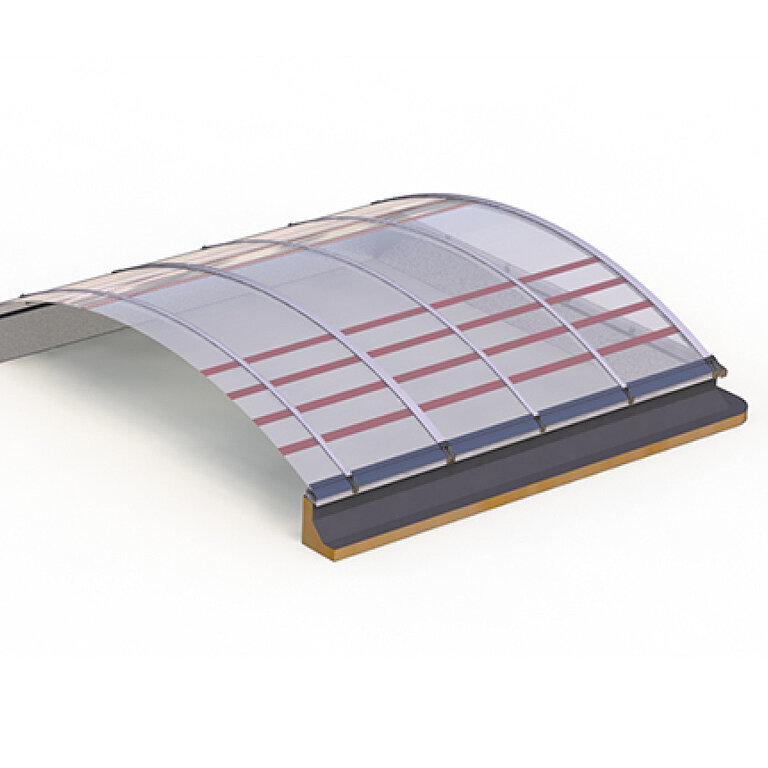

Integrierte Sicherheitszone im unteren Verglasungsbereich in dezenter Optik für permanente Durchsturzsicherheit

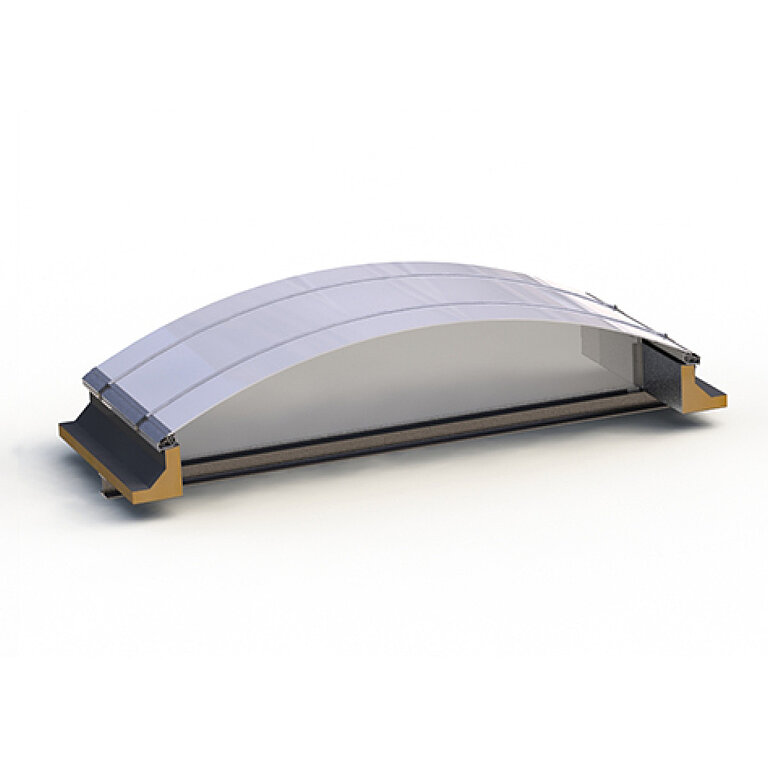

Rauchdicht und nicht brennbar (A1), besteht aus einem Aufbau mit 2 mm Alu / PC 10 / 2 mm Alu und dient der Unterteilung von Rauchabschnitten, indem das PC der Lichtbandverglasung ausschmilzt und die Abschottung den Bereich weiterhin begrenzt
Integration in die Klappensysteme zum Schutz vor Insekten bei geöffneten Klappen
Permanent durchsturzsicher gemäß BG-Prüfbescheinigung, eignet sich für lichte Breiten von 1,00 bis 4,00 m und lässt sich flexibel in gebogene Bleche einhängen
In allen gewünschten RAL-Beschichtungen erhältliches Rasterblech – permanent durchsturzsicher und zuverlässiger Schutz vor Hagel sowie UV-Einstrahlung
Alle Ventilatoren verfügen über eine elektrische Verschlussklappe; der Einbau richtet sich nach Lichtbandbreite, Einbaulage und Neigung des Firstreiters
Die Verglasung erfüllt die Anforderungen an harte Bedachung (Broof(t1)) und kann optional als ausschmelzbare Fläche ausgeführt werden
Integrierte Sicherheitszone im unteren Verglasungsbereich in dezenter Optik für permanente Durchsturzsicherheit
Rauchdicht und nicht brennbar (A1), besteht aus einem Aufbau mit 2 mm Alu / PC 10 / 2 mm Alu und dient der Unterteilung von Rauchabschnitten, indem das PC der Lichtbandverglasung ausschmilzt und die Abschottung den Bereich weiterhin begrenzt
Integration in die Klappensysteme zum Schutz vor Insekten bei geöffneten Klappen
Lichtband S energyline – Tageslicht mit Effizienzvorsprung
Das LAMILUX Lichtband S energyline kombiniert optimale Belichtung mit integrierter Photovoltaik. Es bringt gleichmäßig natürliches Licht ins Gebäude, produziert gleichzeitig grünen Strom und reduziert so Energiebedarf und Betriebskosten. Mit geprüfter Stabilität, Wärmedämmung und Langlebigkeit ist es die ideale Lösung für nachhaltige Architektur der Zukunft.
