Sicher.
Beständig.
Geprüft.

Brandschutz

  • Geprüftes Rauch- und Wärmeabzugsgerät nach DIN EN 12101
  • Sekundenschnelle Öffnung zur Entrauchung im Brandfall
  • Essenzieller Bestandteil von Brandschutzkonzepten

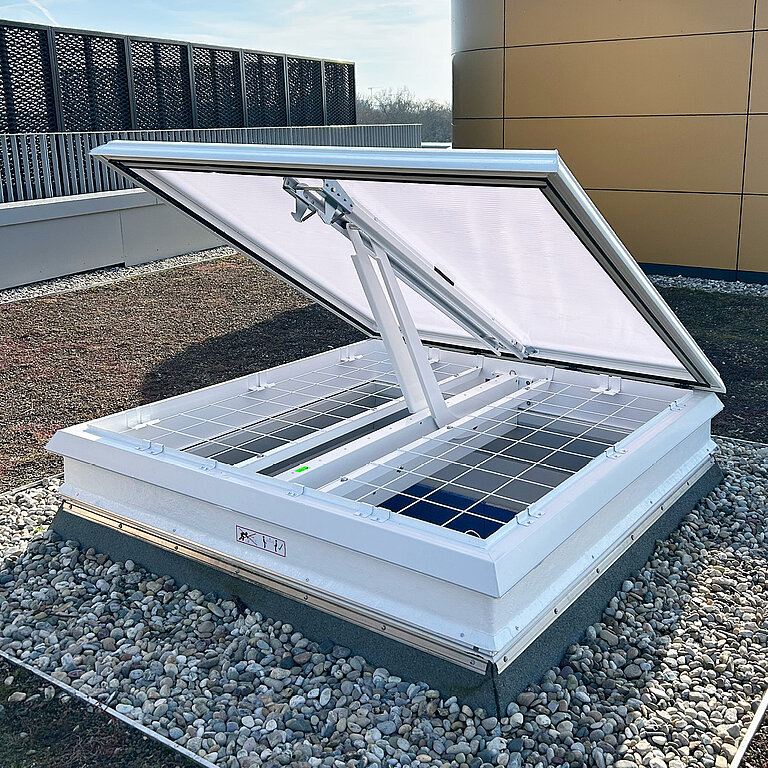

Geöffnete LAMILUX Lichtkuppel RWA auf Flachdach mit transparenter Verglasung und rechteckigem Aufsatzrahmen zur Rauch- und Wärmeabführung

Sicherheit

  • Widerstandsfähigkeit gegen Windlast bis WL1500
  • Stabilität auch bei Schneelasten von bis zu 240 kg
  • Funktionserhalt bei Temperaturen von –15 bis 300 °C

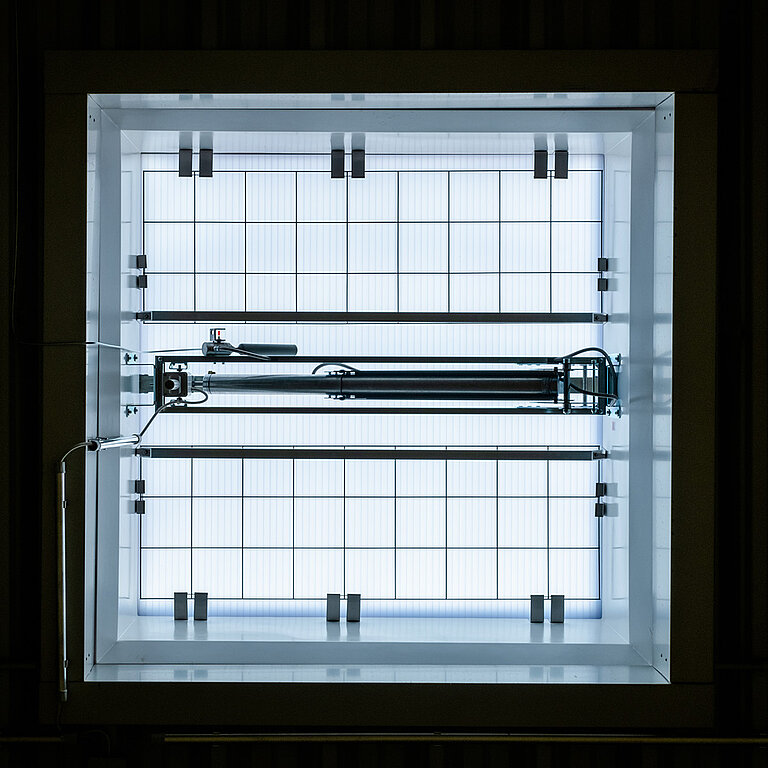

Innenansicht einer LAMILUX Lichtkuppel RWA mit transparenter Verglasung

Vielfalt

  • Individuelle Größenauswahl bis zu 180 x 300 cm
  • Ausführung als lichtdurchlässige Lichtkuppel oder Dunkelklappe
  • Verschiedene Beschläge zur effizienten Öffnung

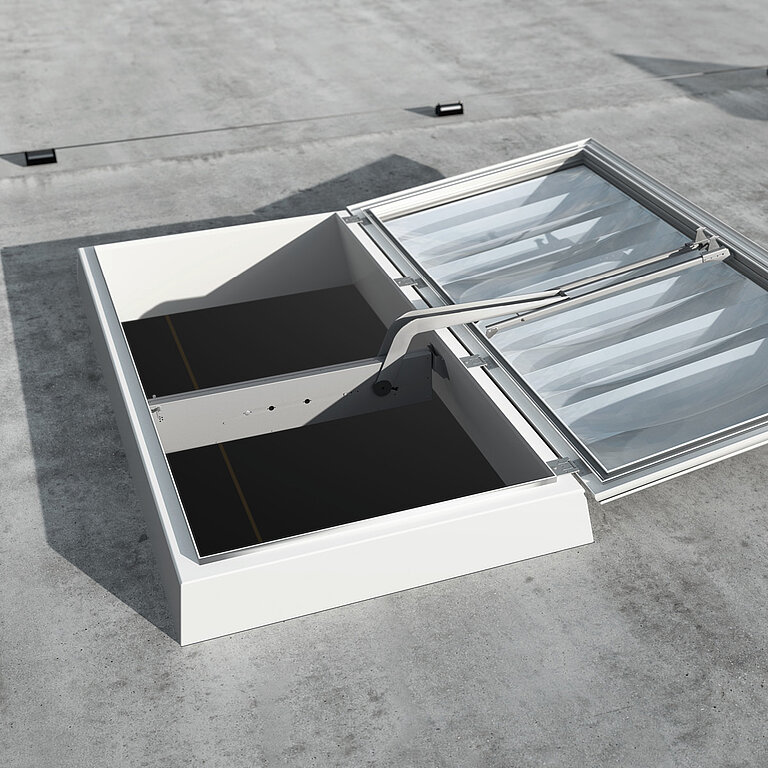

Geöffnete LAMILUX Lichtkuppel RWA auf Flachdach mit rechteckigem Aufsatzrahmen, transparenter Verglasung und sichtbarer Öffnungsmechanik zur Rauch- und Wärmeabführung

Jetzt unverbindlich anfragen!

Produktvarianten der Lichtkuppel als RWA

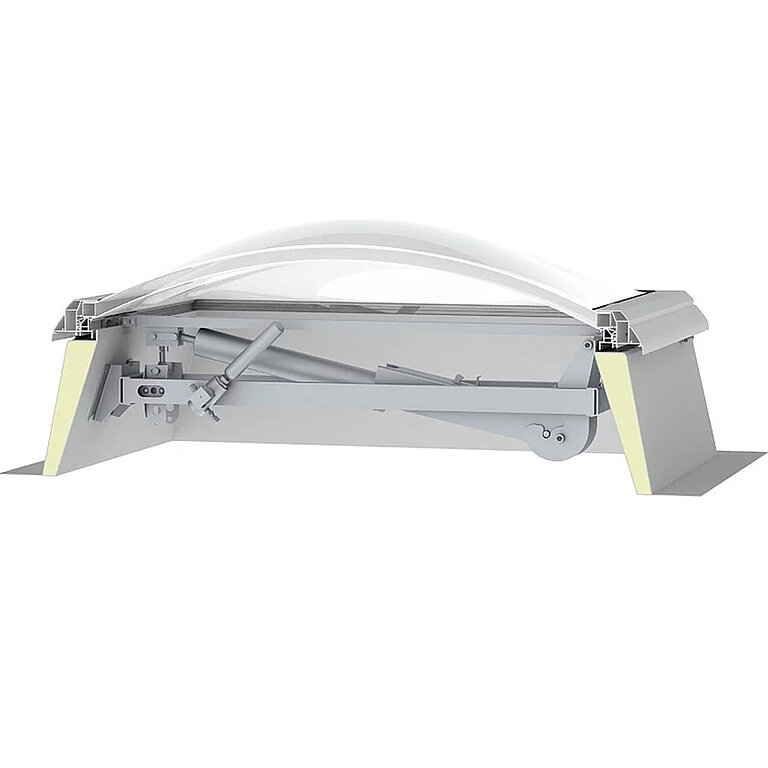

CO₂-Beschlag

  • RWA: „Auf“ oder „Auf/Zu“
  • Lüftung mithilfe von 230V-Elektromotor oder Pneumatikzylinder
  • Öffnungswinkel ca. 165°
  • Öffnungszeit < 60s
  • Leistungsklassen nach EN 12101-2:
    • Funktionssicherheit: Re 50 / Re 300*
    • Schneelast: SL 500–2200*
    • Windlast: WL 1500
    • Kälte: T (-5) – T (-15)*
    • Brand: B 300

*abhängig von Lichtkuppelgröße

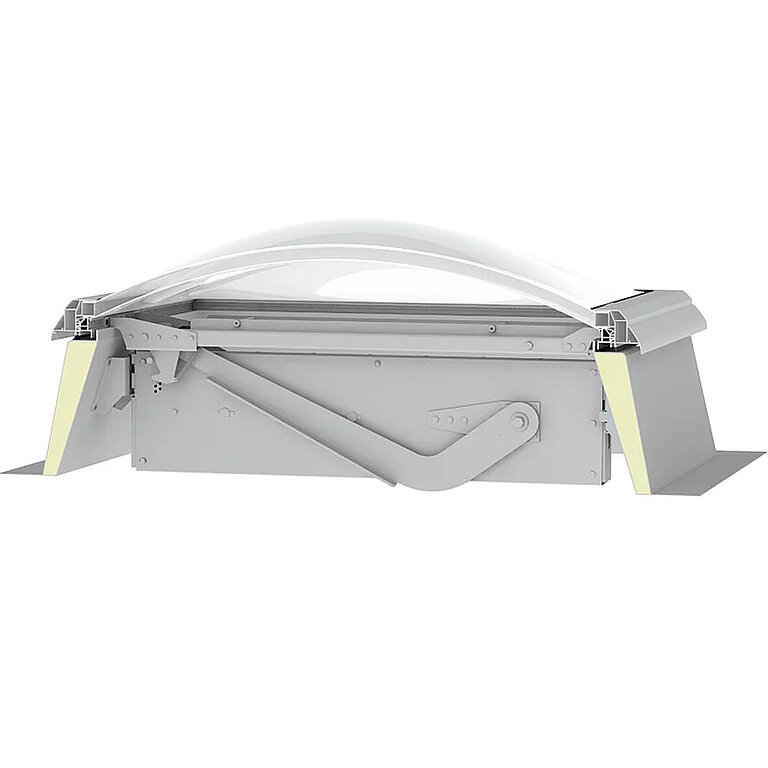

24V/48V-Beschlag

  • RWA: „Auf/Zu“ serienmäßig
  • Tägliche Lüftung integriert
  • Öffnungswinkel ca. 165°
  • Öffnungszeit < 60s
  • Leistungsklassen nach EN 12101-2:
    • Funktionssicherheit: Re 1000
    • Schneelast: SL 500–2400*
    • Windlast: WL 1500
    • Kälte: T (-15)
    • Brand: B 300

*abhängig von Lichtkuppelgröße

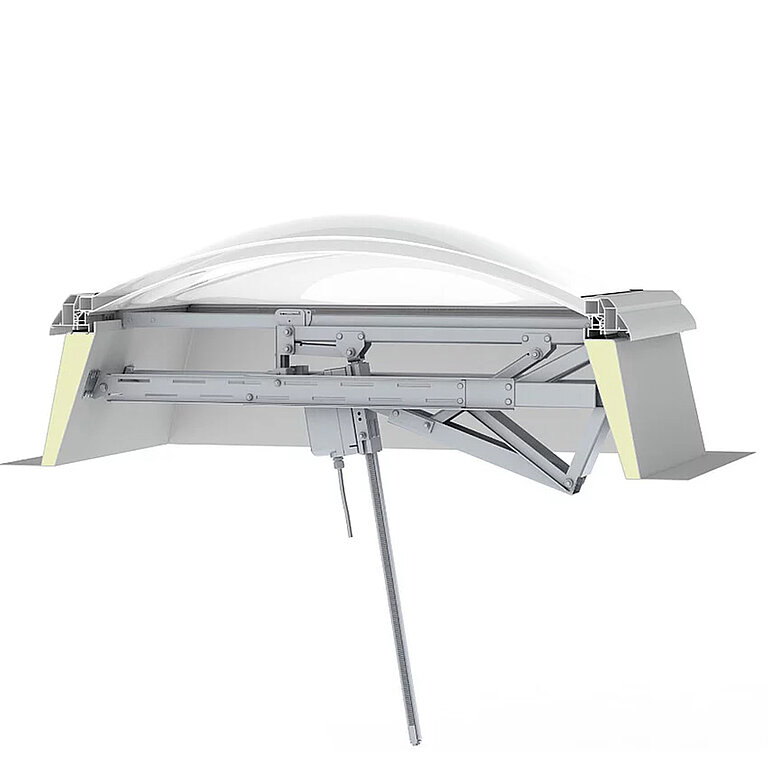

230V-Beschlag

  • RWA: „Auf/Zu“ serienmäßig
  • Tägliche Lüftung integriert
  • Öffnungswinkel ca. 165°
  • Öffnungszeit < 60s
  • Leistungsklassen nach EN 12101-2:
    • Funktionssicherheit: Re 1000
    • Schneelast: SL 500–2000*
    • Windlast: WL 1500
    • Kälte: T (-15)
    • Brand: B 300

*abhängig von Lichtkuppelgröße

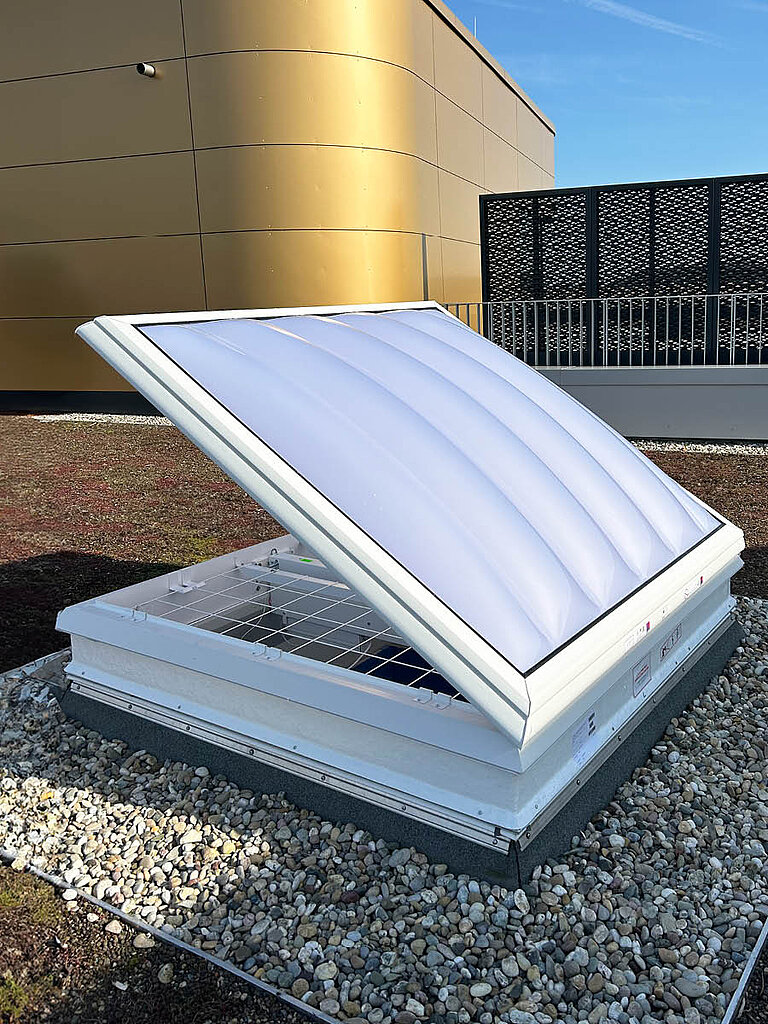

Geöffnete LAMILUX Lichtkuppel RWA auf Kies-Flachdach mit mehrschaliger Verglasung und weißem Aufsatzrahmen

Lichtkuppel mit Mehrwert

Kombiniert mit der richtigen Gebäudesteuerung öffnet sich die Lichtkuppel F100 W als Rauch- und Wärmeabzug (RWA) im Brandfall automatisch und führt Rauch sowie heiße Brandgase nach außen ab. Dadurch entstehen raucharme Schichten im Gebäudeinneren, die lebenswichtige Sicht- und Fluchtwege freihalten und den Einsatz der Feuerwehr erleichtern. Neben der Sicherheitsfunktion mit Rauchlift bietet die Lichtkuppel im Alltag natürliche Belichtung, Belüftung und kann zur Energieeffizienz des Gebäudes beitragen. In vielen Gebäuden ist der Einsatz von Rauch- und Wärmeabzugsgeräten (RWG) gesetzlich vorgeschrieben – zum Beispiel in Treppenhäusern, Versammlungsstätten, Industrie- oder Gewerbebauten. Aus diesem Grund wird die LAMILUX Lichtkuppel RWA unabdingbar und zum echten Lebensretter.

Zur LAMILUX Lichtkuppel F100 W

Größen und Werte der Lichtkuppel RWA

 Aa-Werte (m²) Schrägaufsatzkranz Aa-Werte (m²) Steilaufsatzkranz mit Spoiler
Bestellmaß (cm)CO224V / 48V230VCO224V / 48 V230V
100/1000,600,60-0,750,710,75
100/1500,900,90-1,131,081,13
100/2001,301,24-1,501,441,50
100/2401,561,51-1,801,731,80
100/2501,631,58-1,881,801,88
100/3001,951,83-2,252,072,25
120/1200,940,880,941,081,021,08
120/1501,171,121,171,351,301,35
120/1801,401,361,401,621,561,62
120/2401,871,871,872,162,102,16
120/3002,342,232,342,702,562,70
125/1251,020,971,021,171,111,17
125/2502,032,032,032,342,282,34
140/1401,251,22-1,431,41-
150/1501,461,421,461,691,621,69
150/1801,761,731,762,031,972,03
150/2001,951,951,952,252,192,25
150/2102,052,052,052,362,302,36
150/2402,342,342,342,702,632,70
150/2502,442,442,442,812,742,81
150/3002,932,842,933,383,203,38
180/1802,112,11-2,432,37-
180/2402,812,81-3,243,15-
180/2502,932,93-3,383,33-
180/2703,263,06-3,553,50-
180/3003,623,40-3,943,89-
200/2002,602,60-3,002,92-

EN 12101-2

Geprüftes natürliches Rauch- und Wärmeabzugsgerät

Der LAMILUX Rauchlift F100 ist nach EN 12101-2 geprüft und zertifiziert. Die Norm definiert europaweit verbindliche Anforderungen an natürliche Rauch- und Wärmeabzugsgeräte – darunter Funktionssicherheit, Schneelast, Windlast, Temperaturbeständigkeit und Brandverhalten. Genau hier kann die Lichtkuppel als RWG glänzen.

LAMILUX Lichtkuppel F100 RWA – sicher integriert in jedes Brandschutzkonzept

Die Lichtkuppel F100 W mit Rauchlift lässt sich nahtlos in bestehende Brandschutzkonzepte integrieren. Sie kombiniert die Funktionen und Vorteile eines Oberlichts mit intelligenter Steuerung und wird so zu einem zuverlässigen Rauch- und Wärmeabzugsgerät.
