Warum Glasdächer besondere Anforderungen stellen
Regen, Wind, Schnee, Temperaturschwankungen sowie Eigen- und Verkehrslasten wirken kontinuierlich auf ein Glasdach ein. Dadurch entstehen Bewegungen und Verformungen, die von Glas, Aluminiumprofilen und Unterkonstruktion unterschiedlich aufgenommen werden. Besonders anspruchsvoll sind die zahlreichen Übergänge zwischen Verglasung, Profilen, Dichtungen und Baukörper. Sie müssen so geplant und ausgeführt sein, dass sie die auftretenden Belastungen und Bewegungen dauerhaft aufnehmen, ohne ihre Dicht- und Entwässerungsfunktion zu verlieren.
Hinzu kommt Feuchtigkeit aus unterschiedlichen Quellen:
- Niederschlagswasser trifft von außen auf Verglasung, Profile und Anschlüsse.
- Schlagregen kann Wasser gegen Fugen und Randbereiche drücken.
- Kondensat kann an kalten Oberflächen und innerhalb der Profilkonstruktion entstehen.
- Rückstauendes Wasser kann auftreten, wenn Abläufe oder Wasserwege nicht ausreichend dimensioniert oder blockiert sind.
Eine fachgerechte Planung muss daher nicht nur versuchen, Wasser vollständig von der äußeren Ebene fernzuhalten. Sie muss auch sicherstellen, dass eingedrungene Feuchtigkeit oder Kondensat kontrolliert aus der Konstruktion abgeleitet wird.
Wie Abdichtung und Entwässerung zusammenspielen
Bei einem leistungsfähigen Glasdach greifen mehrere Schutzebenen ineinander. Die äußere Dichtung hält den überwiegenden Teil des Niederschlags ab. Dahinter schützt eine weitere Dichtebene die Konstruktion. Wasser, das dennoch in den Profilbereich gelangt, wird über definierte Entwässerungswege nach außen geführt.
Dieses Prinzip bietet eine höhere Sicherheit als eine Konstruktion, deren dauerhafte Dichtheit ausschließlich von einer äußeren Fuge abhängt. Gerade auf dem Dach sind Dichtstoffe und Dichtungen hohen Beanspruchungen durch UV-Strahlung, Temperaturwechsel, Feuchtigkeit und Bewegung ausgesetzt.
Primärentwässerung über die Glasfläche

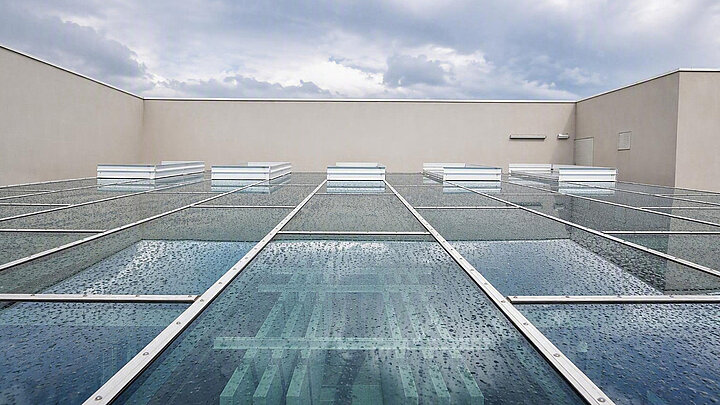

Der größte Teil des Regenwassers fließt über die Glasfläche ab. Dachform, Neigung und Lage der Tiefpunkte bestimmen dabei die Richtung und Menge des Wasserabflusses.
Bereits bei der geometrischen Konzeption muss deshalb geklärt werden:
- Wohin entwässern die einzelnen Glasflächen?
- Wo konzentrieren sich größere Wassermengen?
- Können Profile, Einbauten oder Anschlüsse den Abfluss behindern?
- Wie gelangt das Wasser sicher in Rinnen und Abläufe?
- Bleiben relevante Bereiche für Reinigung und Wartung zugänglich?
Besonders bei polygonalen oder frei geformten Glasdächern können mehrere Flächen an gemeinsamen Tiefpunkten zusammenlaufen. Die dort anfallenden Wassermengen sollten frühzeitig berücksichtigt werden. Andernfalls entstehen kritische Bereiche, die später nur mit aufwendigen Sonderdetails gelöst werden können.
Sekundärentwässerung innerhalb des Profilsystems
Die Sekundärentwässerung bildet eine zusätzliche Sicherheitsebene. Sie nimmt Wasser oder Kondensat auf, das sich innerhalb der Profilkonstruktion befindet, und führt es kontrolliert nach außen.
Dafür müssen die Wasserwege durchgängig sein. Feuchtigkeit aus höher liegenden Riegel- oder Sparrenbereichen muss in die darunterliegenden Profilbereiche und von dort zu definierten Austrittspunkten gelangen. Kreuzungspunkte, Profilstöße, Befestigungen und Anschlussbleche dürfen diese Wege nicht unterbrechen.
Eine Sekundärentwässerung ersetzt somit nicht die äußere Abdichtung. Sie sorgt vielmehr dafür, dass geringe Feuchtigkeitsmengen nicht unkontrolliert in die Konstruktion, die Dämmung oder den Innenraum gelangen.
Kondensat konstruktiv berücksichtigen
Nicht jede sichtbare Feuchtigkeit weist auf eine Undichtigkeit hin. Kondensat entsteht, wenn feuchte Innenraumluft auf Oberflächen trifft, deren Temperatur unterhalb des Taupunkts liegt. Besonders sensibel sind Glasränder, Profile und thermisch ungünstige Anschlussbereiche.
Das Kondensatrisiko wird unter anderem beeinflusst durch:
- Temperatur und Luftfeuchtigkeit im Innenraum
- Nutzung des Gebäudes
- Qualität der Verglasung
- thermische Trennung der Profile
- konstruktive Ausbildung des Glasrandes
- Belüftung und Entwässerung der Glasfalze
Ein geeignetes Glasdachsystem muss daher sowohl Niederschlagswasser als auch innerhalb der Konstruktion entstehende Feuchtigkeit beherrschen. Thermisch optimierte Profile, wärmetechnisch hochwertige Anschlüsse und eine kontrollierte Kondensatableitung leisten dazu einen wichtigen Beitrag.
Der Bauanschluss als entscheidende Schnittstelle
Auch ein in sich funktionierendes Glasdach kann seine Leistung nur dann vollständig entfalten, wenn der Übergang zum Gebäude fachgerecht ausgeführt wird. Am Anschluss treffen das Glasdachsystem, die tragende Unterkonstruktion, die Wärmedämmung und die Dach- oder Fassadenabdichtung aufeinander.
Das Anschlussdetail muss deshalb mehrere Aufgaben gleichzeitig erfüllen:
- äußere und innere Dichtebenen weiterführen
- Niederschlags- und Kondensatwasser sicher ableiten
- Wärmebrücken möglichst reduzieren
- Bauteilbewegungen aufnehmen
- Bau- und Montagetoleranzen berücksichtigen
- Entwässerungsöffnungen freihalten
- Kontrolle und Wartung ermöglichen
Besondere Aufmerksamkeit erfordert der Anschluss an Aufkantungen, Attiken und aufgehenden Wände. Die Dachabdichtung muss sicher an das Glasdach herangeführt und gegen Hinterlaufen geschützt werden. Gleichzeitig dürfen Anschlussbahnen, Abdeckungen oder Bleche die Austrittsöffnungen der Profilentwässerung nicht verschließen.
Auch an der Traufe müssen mehrere Wasserwege zusammengeführt werden. Neben dem sichtbaren Regenwasser von der Glasfläche muss dort gegebenenfalls Feuchtigkeit aus der inneren Entwässerungsebene austreten. Die Übergabe an Rinnen, Abläufe oder die angrenzende Dachfläche ist daher frühzeitig mit der Gebäudeentwässerung abzustimmen.
Typische Fehler bei Planung und Ausführung
Probleme am Glasdach entstehen häufig nicht durch eine einzelne fehlerhafte Komponente, sondern durch unzureichend abgestimmte Schnittstellen.
1. Die Entwässerung wird zu spät geplant
Wenn Dachform, Profilraster und Tiefpunkte bereits feststehen, bleibt für Rinnen, Abläufe oder sichere Entwässerungsübergänge häufig nur wenig Spielraum. Die Wasserführung sollte deshalb bereits Teil der geometrischen Vorplanung sein.
2. Dichtebenen enden am Rand des Glasdachs
Die Abdichtung darf nicht isoliert innerhalb des Profilsystems betrachtet werden. Sie muss am Bauanschluss eindeutig in die Dach- oder Fassadenabdichtung übergehen.
3. Entwässerungswege werden blockiert
Anschlussbleche, Abdichtungsbahnen oder nachträgliche Einbauten können vorgesehene Austrittsöffnungen verdecken. Dadurch verliert die Sekundärentwässerung ihre Funktion.
4. Bewegungen und Bautoleranzen bleiben unberücksichtigt
Abweichungen in der Unterkonstruktion oder thermisch bedingte Bewegungen können Anschlussmaße verändern. Starre oder zu knapp dimensionierte Details reagieren darauf besonders empfindlich.
5. Verantwortlichkeiten sind nicht eindeutig geregelt
Glasdachbau, Metallbau, Dachabdichtung, Stahlbau und Gebäudeentwässerung arbeiten häufig an denselben Übergängen. Ohne klare Zuständigkeit kann zwischen den funktionierenden Einzelleistungen eine kritische Lücke entstehen.
Mit der richtigen System- und Herstellerwahl Planungsfehler vermeiden
Viele Probleme bei Glasdächern entstehen an den Übergängen zwischen einzelnen Bauteilen, Gewerken und Planungsphasen. Umso wichtiger ist es, nicht nur einzelne Komponenten auszuwählen, sondern frühzeitig auf ein durchdachtes Glasdachsystem und einen erfahrenen Hersteller zu setzen. Denn Dichtungen, Profile, Entwässerungswege und Bauanschlüsse müssen konstruktiv aufeinander abgestimmt sein und auch unter wechselnden Witterungsbedingungen und Bauteilbewegungen zuverlässig funktionieren.

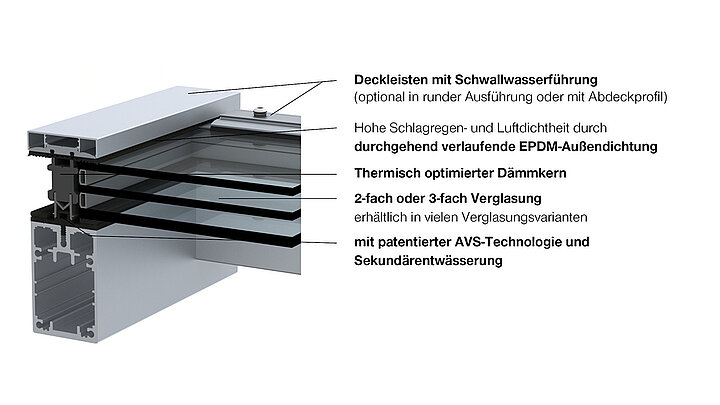

Das LAMILUX Glasdach PR60 ist ein flexibles Pfosten-Riegel-System für individuelle Dachverglasungen. Unterschiedliche Dachformen, Abmessungen und Neigungswinkel ermöglichen eine objektspezifische Planung für Neubauten und Sanierungen. Für die dauerhafte Dichtheit verbindet das System eine mehrstufige, überlappende Dichtung mit einer integrierten Sekundärentwässerung. Wasser und Kondensat werden über eine durchlaufende Entwässerungsebene kontrolliert aus den Profilen geführt. Die Belüftung der Glasfalze und der thermisch optimierte Aufbau tragen zusätzlich dazu bei, das Kondensatrisiko zu reduzieren.
Damit werden Abdichtung, Entwässerung und thermische Qualität nicht als einzelne Maßnahmen betrachtet, sondern innerhalb eines abgestimmten Systems zusammengeführt. Die geprüfte Schlagregendichtheit der Klasse E1950 und Luftdurchlässigkeit der Klasse 4 bestätigen die Leistungsfähigkeit des Glasdachs PR60. Entscheidend bleibt jedoch die projektspezifische Planung der Übergänge zu Dachabdichtung, Unterkonstruktion und Gebäudeentwässerung.
Glasdächer ganzheitlich mit LAMILUX realisieren
Auch ein leistungsfähiges Profilsystem kann seine Vorteile nur entfalten, wenn Planung und Ausführung konsequent ineinandergreifen. LAMILUX begleitet Glasdachprojekte deshalb von der Konzeption und technischen Planung über die projektspezifische Fertigung und Baustellenkoordination bis zur Montage sowie der späteren Wartung und Instandsetzung.
Gerade bei Abdichtung, Entwässerung und Bauanschlüssen ist diese durchgängige Begleitung wichtig. Die Wasserführung beginnt mit der Dachgeometrie, setzt sich innerhalb der Profile fort und endet erst mit der sicheren Übergabe an Rinnen, Abläufe oder angrenzende Dachflächen. Änderungen an Unterkonstruktion, Anschlusshöhen oder Randabdeckungen können diese Wege beeinflussen und müssen deshalb über alle Projektphasen hinweg berücksichtigt werden.
Da LAMILUX die Gesamtkonstruktion plant, fertigt und montiert, weiß der erfahrene Hersteller über alle Schnittpunkte und Besonderheiten Bescheid und konstruiert das Glasdach dementsprechend präzise.
Durch die Abstimmung von Systemtechnik, Anschlussplanung, Fertigung und Montage lassen sich kritische Schnittstellen frühzeitig erkennen. Architekten und Fachplaner gewinnen dadurch mehr Planungssicherheit, während Metallbauer und Generalunternehmer von klar definierten Übergängen und einer koordinierten Umsetzung auf der Baustelle profitieren.
